| Номер в госреестре | 92334-24 |
| Наименование СИ | Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП "ГПС "Ярославль" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль» (далее по тексту - СИКН) предназначена для измерения массы нефтепродуктов.
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефтепродуктов по результатам измерений:
- объёма нефтепродуктов с помощью преобразователей расхода, давления и температуры;
- плотности нефтепродуктов с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.
СИКН, заводской № 1241, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефтепродуктов (далее по тексту - БИК), системы сбора и обработки информации, блока трубопоршневой поверочной установки (ТПУ). БИЛ состоит из двух рабочих измерительных линий (ИЛ) и одной контрольно-резервной ИЛ.
Общий вид СИКН представлен на рисунке 1.

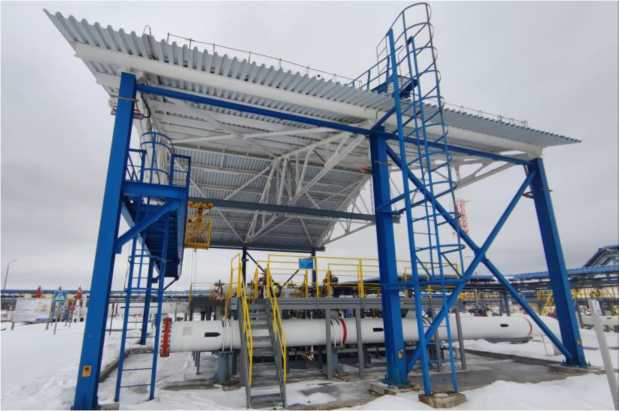

Рисунок 1 - Общий вид СИКН
В состав СИКН входят средства измерений, приведенные в таблице 1.
Таблица 1 - Перечень средств измерений
| Наименование средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Преобразователи расхода жидкости турбинные моделей HELIFLU TZN (далее по тексту - ПР) | 46057-14 |
| Датчики давления Метран-150 | 32854-13 |
| Преобразователи давления измерительные 3051 | 14061-15 |
| Преобразователи давления измерительные АИР-20/М2 | 63044-16 |
| Термопреобразователи прецизионные ПТ 0304-ВТ | 77963-20 |
| Датчики температуры ТМТ 142R, TMT142C, TMT162R, TMT162C моделей ТМТ 142R | 63821-16 |
| Преобразователи сопротивления Rosemount 0065 | 53211-13 |
| Преобразователи измерительные Rosemount 644, Rosemount 3144P моделей Rosemount 3144P | 56381-14 |
| Преобразователи плотности жидкости измерительные 7835, 7845, 7847 моделей 7835 | 52638-13 |
| Расходомеры-счетчики ультразвуковые OPTISONIC 3400 | 57762-14 |
| Установки поверочные трубопоршневые двунаправленные OGSB | 62207-15 |
| Комплексы измерительно-вычислительные ТН-01 (далее по тексту - ИВК) | 67527-17 |
В состав СИКН входят показывающие средства измерений давления и температуры нефтепродуктов утвержденных типов.
СИКН обеспечивает выполнение следующих функций:
- автоматическое измерение объемного и массового расхода нефтепродуктов по каждой ИЛ и по СИКН в целом, температуры и давления нефтепродуктов;
- автоматическое измерение объема и массы нефтепродуктов по каждой ИЛ и по СИКН в целом;
- автоматическое измерение параметров качества нефтепродуктов;
- КМХ ПР по контрольно-резервному ПР;
- поверку и КМХ ПР с применением ТПУ;
- регистрацию и хранение результатов измерений, формирование и печать отчетных документов.
Заводской номер СИКН нанесен типографским методом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.
Пломбировка СИКН не предусмотрена.
Нанесение знака поверки на СИКН не предусмотрено.
ТРАНСНЕФТЬ
Система измерений количества и показателей качества нефтепродуктов №1241 ПСП «ГПС «Ярославль»
КЛАСС ВЗРЫВООПАСНОЙ зоны В-1а/класс 2
ОТВЕТСТВЕННЫЙ ЗА ПОЖАРНУЮ БЕЗОПАСНОСТЬ
Ь.И-О. Поседкии С А.
Заводской номер 12411
Рисунок 2 - Информационная табличка СИКН
СИКН имеет программное обеспечение (ПО), реализованное в ИВК и автоматизированном рабочем месте (АРМ) оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogC onverter. app |
| Номер версии (идентификационный номер) ПО | 1.0.0.6 |
| Цифровой идентификатор ПО | 90389369 |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.0.0.24 |
| Цифровой идентификатор ПО | 81827767 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.0.0.18 |
| Цифровой идентификатор ПО | 868ebfd5 |
| Идентификационное наименование ПО | PP_78xx.app |
| Номер версии (идентификационный номер) ПО | 1.0.0.20 |
| Цифровой идентификатор ПО | c1085fd3 |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.0.0.30 |
| Цифровой идентификатор ПО | 8719824e |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.0.0.28 |
| Цифровой идентификатор ПО | 287ea7e8 |
Продолжение таблицы 2
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.0.0.30 |
| Цифровой идентификатор ПО | a5d0edc6 |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.0.0.29 |
| Цифровой идентификатор ПО | 18f18941 |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.0.0.24 |
| Цифровой идентификатор ПО | 379495dc |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.0.0.37 |
| Цифровой идентификатор ПО | d498a0f8 |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.0.0.30 |
| Цифровой идентификатор ПО | fe6d172f |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.0.0.47 |
| Цифровой идентификатор ПО | ebd763ac |
| Идентификационное наименование ПО | KMH_PP.app |
| Номер версии (идентификационный номер) ПО | 1.0.0.17 |
| Цифровой идентификатор ПО | eff0d8b4 |
| Идентификационное наименование ПО | KMH_PP_AREOM.app |
| Номер версии (идентификационный номер) ПО | 1.0.0.28 |
| Цифровой идентификатор ПО | 3f55fff6 |
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.0.0.4 |
| Цифровой идентификатор ПО | 5a4fc686 |
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.0.0.21 |
| Цифровой идентификатор ПО | c59a881c |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.0.0.50 |
| Цифровой идентификатор ПО | 936296d7 |
Продолжение таблицы 2
| Идентификационное наименование ПО | KMH_MPR_MPR.app |
| Номер версии (идентификационный номер) ПО | 1.0.0.4 |
| Цифровой идентификатор ПО | 26d8c364 |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.0.0.14 |
| Цифровой идентификатор ПО | 8336ab63 |
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.0.0.30 |
| Цифровой идентификатор ПО | c226eb11 |
| Идентификационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.0.0.21 |
| Цифровой идентификатор ПО | 47200dd9 |
| Идентификационное наименование ПО | KMH_PV.app |
| Номер версии (идентификационный номер) ПО | 1.0.0.2 |
| Цифровой идентификатор ПО | 82b5bb32 |
| Идентификационное наименование ПО | KMH_PW.app |
| Номер версии (идентификационный номер) ПО | 1.0.0.2 |
| Цифровой идентификатор ПО | 2765bade |
| Примечания 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32 | |
Таблица 3 - Метрологические характеристики СИКН
| Наименование характеристики | Значение |
| Диапазон измерений расхода нефтепродуктов*, м3/ч | от 210 до 3450 |
| Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % | ±0,25 |
| * Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Давление нефтепродуктов в СИКН с учетом её подключения к технологическим трубопроводам, МПа: | от 0,2 до 1,6 |
| Режим работы СИКН | непрерывный |
| Измеряемая среда | нефтепродукты |
| Физико-химические свойства измеряемой среды: - температура, С - плотность при 15ОС, кг/м3 - кинематическая вязкость при 40С, мм2/с (сСт) | от -5 до +40 от 820,0 до 845,0 от 2,0 до 4,5 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22, 380±38 50±1 |
| Условия эксплуатации: а) температура окружающей среды, С: - в месте установки БИЛ - в месте установки ИВК б) относительная влажность в месте установки ИВК, % в) атмосферное давление, кПа | от -45 до +40 от +10 до +35 от 30 до 80 от 84 до 106 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Таблица 5 - Комплектность СИКН
| Наименование | Обозначение | Количество шт./ экз. |
| Система измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль» | _ | 1 |
| Инструкция по эксплуатации | _ | 1 |
| Методика поверки | _ | 1 |
приведены в документе «Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 1241 ПСП «ГПС «Ярославль» Ярославского РНУ ООО «Транснефть-Балтика», свидетельство об аттестации № 429-RA.RU.312546-2024 от 26.02.2024.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.3.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
