Автотопливозаправщики АЦ-11, 92336-24

Назначение

Автотопливозаправщики АЦ-11,5(2)-53501 (далее - АТЗ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.

Описание

Принцип действия АТЗ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или при помощи насоса.

АТЗ состоят из стальной сварной цистерны постоянного сечения, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. АТЗ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из двух герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной. В горловине устанавливается указатель уровня налива из металлического уголка, а также указатель уровня налива, в виде металлической пластины с нанесенной на ней ударным способом отметкой, расположен на креплении стекла «клинкер».

Технологическое оборудование предназначено для операций  налива-слива

нефтепродуктов и включает в себя:

- горловину с указателями уровня и стеклом «клинкер»;

- патрубок для отвода паров нефтепродуктов;

- крышку горловины с заливным люком и дыхательным клапаном;

- клапан донный;

- кран шаровой;

- фильтры;

- рукава напорно-всасывающие;

- насос слива/налива.

Для измерений объема нефтепродуктов при заправке автотранспорта узел выдачи топлива АТЗ, расположенный в ящике, закрепленном на раме шасси, комплектуется одним счетчиком жидкости СЖ-ППО (регистрационный номер 59916-15).

На рисунке 1 приведен общий вид автотопливозаправщика АЦ-11,5(2)-53501.

Знак утверждения типа на средство измерений не наносится.

Заводской номер АТЗ в виде цифрового обозначения, состоящего из семи арабских цифр, нанесен на информационную табличку ударным методом, расположенную внутри кабины водителя справой стороны по ходу движения, в месте, указанном на рисунке 2.

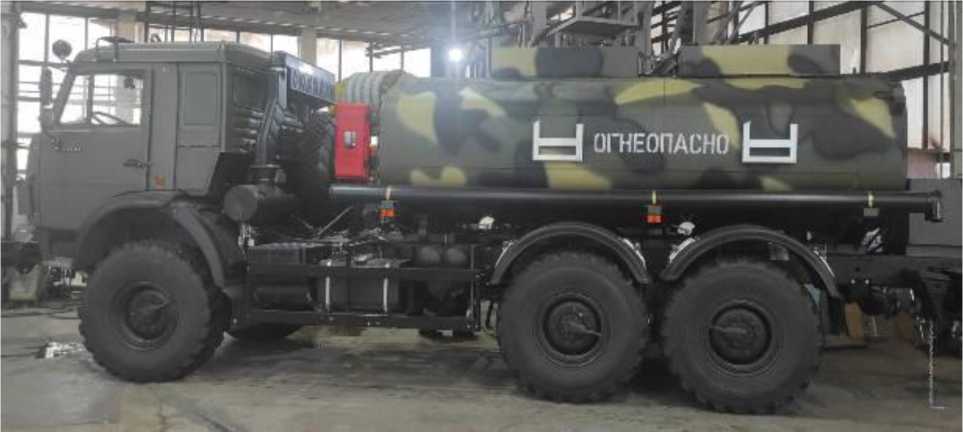

Рисунок 1 - Общий вид автотопливозаправщика АЦ-11,5(2)-53501

Место нанесения заводского номера

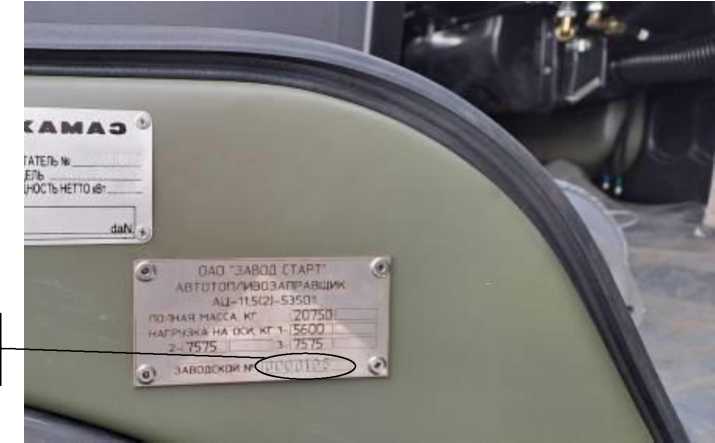

Рисунок 2 - Место нанесения заводского номера средства измерений

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива расположенного в горловине и вблизи стекла «клинкер», обозначение места нанесения знака поверки представлены на рисунках 3 и 4. Знак поверки наносится ударным способом на заклепку, крепящую указатель уровня налива из металлического уголка, расположенный в горловине АТЗ, и на болты крепления металлической пластины с нанесенным на нее ударным способом указателем

овня налива.

Заклепка для нанесения знака поверки

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя

овня налива, обозначение места нанесения знака поверки

Пломба для нанесения знака поверки

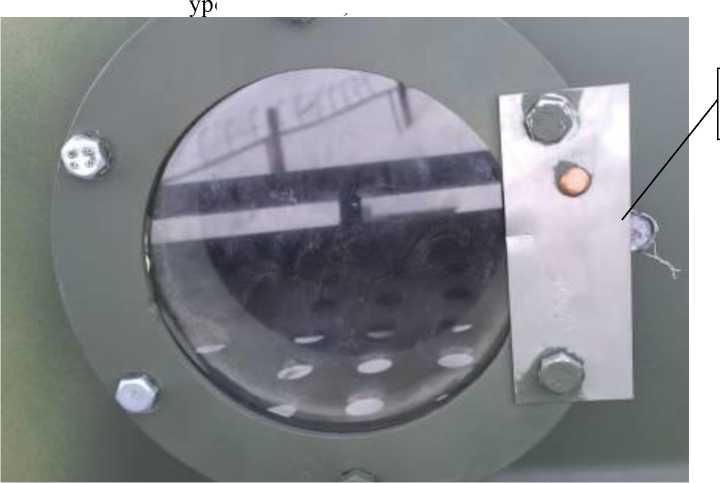

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения металлической пластины, расположенной вблизи стекла «клинкер», обозначение места нанесения знака поверки

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится титульный лист руководства по эксплуатации печатным способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 7 руководства по эксплуатации «Автотоплирозаправщик АЦ-11,5(2)-53501 Руководство по эксплуатации» АЦ-11,5(2)-53501 РЭ.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (Часть 3);

ТУ 4521-053-07542804-2007 «АВТОТОПЛИВОЗАПРАВЩИК 66131 и модификации ТЕХНИЧЕСКИЕ УСЛОВИЯ».
