| Номер в госреестре | 92338-24 |
| Наименование СИ | Уровнемеры ультразвуковые |
| Обозначение типа СИ | PROSONIC |
| Изготовитель | Общество с ограниченной ответственностью "ЮМИС ПРО" (ООО "ЮМИС ПРО"), г. Домодедово, Московская обл. |
| Год регистрации | 2024 |
| Срок свидетельства | 10.06.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры ультразвуковые PROSONIC (далее - уровнемеры) предназначены для измерений уровня жидкости.
Принцип действия уровнемеров основан на локации измеряемых уровней жидкости и сыпучих материалов ультразвуковыми импульсами. Мерой уровня при этом является время распространения ультразвуковых колебаний от источника излучения до границы раздела продукт-воздух.
Уровнемеры PROSONIC изготавливаются и выпускаются трех серий ULTRA (далее -U), SMART (далее - S) и МАХ (далее - M) отличающихся друг от друга следующими конструктивными особенностями: диапазоном измерений, типом механического и
электрического соединений, возможностью и способом конфигурирования и номенклатурой/типом выходного сигнала, набором диагностических и вспомогательных функций, возможностью автономной работы и дистанционной передачи информации с помощью проводных и беспроводных каналов связи и монтируются на месте установки с помощью резьбового или фланцевого соединения.
Структура условного обозначения уровнемеров:
«Уровнемер ультразвуковой PROSONIC - /1//2//3//4//5//6//7//8»
Где:
Уровнемер ультразвуковой PROSONIC - тип уровнемера;
1 - Ультразвуковые преобразователи серий: U-ULTRA, S-SMART и М-МАХ
2 - Модели: FMU200, FMU300, FMU40, FMU41, FMU42, FMU43, FMU44, FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95, FDU96;
3 - Диапазон измерений (для серии U): А1 - до 1 м; А2 - до 2 м; А 3.5 - до 3,5 м; А4 - до 4 м; А5 - до 5 м; А6 - до 6 м; А7 - до 7 м; А10 - до 10 м; А15 - до 15 м; А20 - до 20 м; А35 - до 35м; А40 - до 40 м; А60 - до 60 м.
4 - Электронный блок: 1 - с электронным блоком; 0 - без электронного блока;
5 - Вариант исполнения: К - компактное; Р- раздельное;
6 - Питание уровнемера: 24 - постоянного тока 18-36 В; 220 - переменного тока 100-230 В
7 - Аналоговые выходные сигналы: 0 - нет; 1 - токовый 0/4...20 мА; 2 -импульсный/частотный выход;
8 - Цифровой интерфейс: MR - Modbus RTU, МТ - Modbus TCP, НТ - HART, DP-Profibus-DP, PA-Profibus-PA; FF- Foundation Fieldbus; ХХ - под заказ
Уровнемеры состоят из ультразвукового преобразователя (далее - преобразователь) и электронного блока (далее - ЭБ).
Уровнемеры серии U имеют две модели - FMU200 и FMU300.
В состав уровнемеров серии U модели FMU200 входят преобразователь и ЭБ компактного исполнения. К ЭБ уровнемеров серии U модели FMU200 может быть подключен выносной контроллер для сбора и передачи информации с нескольких уровнемеров.
В состав уровнемеров серии U модели FMU300 входят преобразователь и ЭБ, размещенные в едином корпусе. К уровнемерам серии U модели FMU300 может быть подключен дисплей, который предназначен для отображения результатов измерений, текущих настроек и конфигурирования, а также контроллер для сбора и передачи информации с нескольких уровнемеров.
В состав уровнемера серии M входят преобразователь и ЭБ моделей: FMU40, FMU41, FMU42, FMU43, FMU44, которые отличаются типом интерфейса, метрологическими и техническими характеристиками.
Уровнемеры монтируются над поверхностью измеряемой среды. Настройка уровнемера осуществляется на месте монтажа.
В состав уровнемера серии S входят преобразователь моделей: FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95-xlxxx, FDU95-x2xxx, FDU96 и ЭБ раздельного исполнения моделей: FMU90, FMU95, которые отличаются типом интерфейса, метрологическими и техническими характеристиками. Преобразователь монтируется над поверхностью измеряемой среды. ЭБ в зависимости от исполнения рассчитаны для подключения одного или нескольких датчиков и формирования выходных сигналов. ЭБ могут иметь вход для подключения внешнего датчика температуры.
Заводские номера уровнемеров в виде цифрового обозначения, состоящего из арабских цифр, наносятся на маркировочную табличку методом лазерной гравировки или термопечати.
Нанесение знака поверки на уровнемеры не предусмотрено.
Пломбирование уровнемеров не предусмотрено.
FMU200 FMU300
Рисунок 1 - Общий вид уровнемеров серии U
FMU40, 41 FMU42 FMU43 FMU44
Рисунок 2 - Общий вид уровнемеров серии М
FDU91
FDU91F
FDU92
FDU93
Рисунок 3 - Общий вид уровнемеров серии S
Рисунок 4 - Общий вид наружных блоков FMU90, FMU95 уровнемеров серии S
' •’ - -т: ■ •

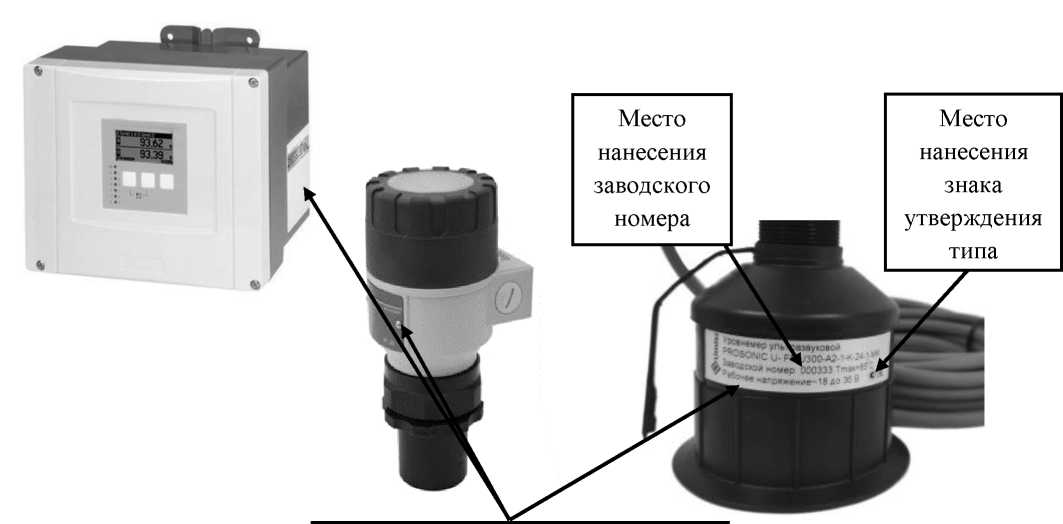

Место нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера и знака утверждения типа
Рисунок 5 - Место нанесения заводского номера и знака утверждения типа
Программное обеспечение (далее - ПО) в уровнемерах является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО не разделено на метрологически значимую часть и не значимую части. Конструкция уровнемеров исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений ПО и измеренных (вычисленных) данных
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО уровнемеров
| Идентификационные данные (признаки) | Значение | ||
| Уровнемеры серии U | Уровнемеры серии М | Уровнемеры серии S | |
| Идентификационное наименование ПО | _ | _ | _ |
| Номер версии (идентификационный номер) ПО | V03.XXn | V01.XX1) | V02.XX1) |
| Цифровой идентификатор ПО | _ | _ | _ |
| Алгоритм вычисления цифрового идентификатора ПО | _ | _ | _ |
1)1 «Х» не относятся к метрологически значимой части ПО и принимают значения: от 0 до 9.
Таблица 2 - Метрологические характеристики уровнемеров серии U модели FMU200
| Характеристики | Значение | ||||
| Исполнение уровнемера | FMU200- А1 | FMU200-А2 | FMU200-А6 | FMU200-А10 | FMU200-А20 |
| Диапазон измерений уровня, м1) | от 0,1 до 1 | от 0,2 до 2 | от 0,3 до 6 | от 0,4 до 10 | от 0,5 до 20 |
| Пределы допускаемой погрешности измерений уровня: - абсолютной, в диапазоне от Lmin до 1000 мм включительно, мм - относительной, в диапазоне свыше 1000 мм до Lmax, % - абсолютной, в диапазоне от Lmin до 2000 мм включительно, мм - относительной, в диапазоне свыше 2000 мм до Lmax, % | ±4 0,4 _ _ | _ _ ±8 0,4 | |||
| Примечание - Введены следующие обозначения: LmAX - максимальное значение диапазона измерений уровня, м; Lmin - минимальное значение диапазона измерений уровня, м Указан максимальный диапазон измерений. Диапазон измерений конкретного уровнемера указывается в Руководстве по эксплуатации. | |||||
Таблица 3 - Метрологические характеристики уровнемеров серии U модели FMU300
| Характеристики | Значение | ||||
| Исполнение уровнемера | FMU300-А6 | FMU300-А10 | FMU300-А15 | FMU300-А30 | FMU300-А60 |
| Диапазон измерений уровня, м1) | от 0,2 до 6 | от 0,35 до 10 | от 0,5 до 15 | от 0,6 до 30 | от 0,4 до 60 |
| Пределы допускаемой относительной погрешности измерений уровня, % | ±(0,2+0,05^ )2) | ||||
| Примечание - Введены следующие обозначения: LmAX - максимальное значение диапазона измерений уровня, м; L - измеренное значение уровня, м. Указан максимальный диапазон измерений. Диапазон измерений конкретного уровнемера указывается в руководстве по эксплуатации; 2) Не менее 3,5 мм | |||||
Таблица 4 - Технические характеристики уровнемеров серии U
| Характеристики | Значение | ||
| FMU200 | FMU300 | ||
| Температура измеряемой среды, °С | от -40 до + 80 | от -40 до + 95 | |
| Количество разрядов индикатора | 6 | ||
| Выходной сигнал | (0/4 - 20) мА / HART, импульсный/частотный, Modbus RTU Modbus TCP, Profibus-DP, Profibus-PA, Foundation Fieldbus | ||
| Напряжение питания постоянного тока, В | от 18 до 36 | ||
| Абсолютное давление измеряемой среды, МПа | от 0,05 до 0,3!) | ||
| Габаритные размеры, мм, не более: - длина - ширина - высота | 175 150 310 | 295 295 765 | |
| Масса, кг, не более | 4 | 6 | |
| Условия эксплуатации: - относительная влажность окружающего воздуха при температуре 35 °С, %, не более - температура окружающего воздуха, °С - атмосферное давление, кПа | 95 от -55 до +85 от 84,0 до 106,7 | ||
| Температура транспортирования и хранения, °С | от -40 до +60 | ||
| Средний срок службы, лет | 12 | ||
| Средняя наработка на отказ, ч | 100000 | ||
| '■' В зависимости от исполнения. | |||
Таблица 5 - Метрологические характеристики уровнемеров серии М
| Характеристики | Значение | ||||
| Модель электронного блока | FMU40 | FMU41 | FMU42 | FMU43 | FMU44 |
| Диапазон измерений уровня, м1): | от 0,25 до 5 | от 0,35 до 8 | от 0,4 до 10 | от 0,6 до 15 | от 0,5 до 20 |
| Пределы допускаемой погрешности измерений уровня: - абсолютной, в диапазоне от Lmin до 2000 мм включительно, мм - относительной, в диапазоне свыше 2000 мм до Lmax, % - абсолютной, в диапазоне от Lmin до 4000 мм включительно, мм - относительной, в диапазоне свыше 4000 мм до Lmax, % | 4 ±0,2 | 8 ±0,2 | |||
| Примечание - Введены следующие обозначения: Lmax - максимальное значение диапазона измерений уровня, м; Lmin - минимальное значение диапазона измерений уровня, м 1) Указан максимальный диапазон измерений. Диапазон измерений конкретного уровнемера указывается в Руководстве по эксплуатации. | |||||
Таблица 6 - Технические характеристики уровнемеров серии M
| Характеристики | Значение | ||||
| Модель электронного блока | FMU40 | FMU41 | FMU42 | FMU43 | FMU44 |
| Температура измеряемой среды, °С | от -40 до +80 | ||||
| Количество разрядов индикатора | 6 | ||||
| Абсолютное давление измеряемой среды, МПа | от 0,07 до 0,3 | от 0,07 до 0,25 | |||
| Модель электронного блока | FMU40 | FMU41 | FMU42 | FMU43 | FMU44 |
| Выходные сигналы | (0/4 - 20) мА / HART, импульсный/частотный, Modbus RTU; Modbus TCP, Profibus-DP, Profibus-PA, Foundation Fieldbus | ||||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 90 до 253 50±1, 60±1 от 10,5 до 32 | ||||
| Габаритные размеры, мм, не более: - длина - ширина - высота | 175 150 310 | ||||
| Масса, кг, не более | 4,5 | ||||
| Условия эксплуатации: - температура окружающего воздуха для уровнемеров без дисплея, °С - температура окружающего воздуха для уровнемеров с дисплеем, °С - относительная влажность окружающего воздуха при температуре 35 °С, %, не более - атмосферное давление, кПа | от -40 до +80 от -20 до +60 95 от 84,0 до 106,7 | ||||
| Температура транспортирования и хранения, °С | от -40 до +60 | ||||
| Средний срок службы, лет | 12 | ||||
| Средняя наработка на отказ, ч | 100000 | ||||
Таблица 7 - Метрологические характеристики уровнемеров серии S (ультразвуковой преобразователь FDUxx с электронным блоком FMU9x)
| Характеристики | Значение | |||||
| Модель уровнемера | FDU 90,91, FDU91F | FDU92 | FDU93 | FDU95 -xlxxx | FDU95-x2xxx | FDU96 |
| Модель электронного блока | FMU90, | FMU95 | ||||
| Диапазон измерений уровня, м: | от 0,3 до 10 | от 0,4 до 20 | от 0,6 до 25 | от 0,7 до 45 | от 0,9 до 45 | от 1,6 до 70 |
| Пределы допускаемой погрешности измерений уровня: - абсолютной, в диапазоне от Lmin до 1750 мм включительно, мм - относительной, в диапазоне свыше 1750 мм до Lmax, % | ±3,5 ±0,2 | |||||
| Примечание - Введены следующие обозначения: Lmax - максимальное значение диапазона измерений уровня, м; Lmin - минимальное значение диапазона измерений уровня, м | ||||||
Таблица 8 - Технические характеристики уровнемеров серии S (ультразвуковой преобразователь FDUxx с электронным блоком FMU9x).
| Характеристики | Значение | ||||||
| Модель уровнемера | FDU 90, FDU 91 | FDU9 1F | FDU 92 | FDU 93 | FDU95 -xlxxx | FDU95 -x2xxx | FDU 96 |
| Количество разрядов индикатора | 6 | ||||||
| Абсолютное давление измеряемой среды, МПа | от 0,07 до 0,4 | от 0,07 до 0,4 | от 0,07 до 0,3 | от 0,07 до 0,15 | |||
| Температура измеряемой среды, °С | от -40 до +80 | от -40 до +105 | от -40 до +95 | от -40 до +80 | от -40 до +150 | ||
| Параметры электрического питания | от электронного преобразователя | ||||||
| Габаритные размеры, мм, не более - длина - ширина - высота | 85 75 120 | 110 100 130 | 200 190 145 | 245 235 160 | 250 240 160 | 210 200 450 | |
| Масса, кг, не более | 6,0 | ||||||
| Условия эксплуатации: - относительная влажность окружающего воздуха при температуре 35 °С, %, не более - атмосферное давление, кПа | 95 от 84,0 до 106,7 | ||||||
| Температура транспортирования и хранения, °С | от -40 до +60 | ||||||
| Средний срок службы, лет | 12 | ||||||
| Средняя наработка на отказ, ч | 100000 | ||||||
Таблица 9 - Технические характеристики электронных блоков FMU9x уровнемеров серии S.
| Характеристики | Значение | |
| Модель электронного блока | FMU90 | FMU95 |
| Модель ультразвукового преобразователя | FDU9x | |
| Количество подключаемых ультразвуковых преобразователей | от 1 до 2 | от 1 до 10 |
| Количество датчиков, шт. | от 1 до 6 | _ |
| Выходные сигналы | (0/4 - 20) мА / HART, импульсный/частотный, Modbus RTU; Modbus TCP, Profibus-DP, Profibus-PA, Foundation Fieldbus | |
Окончание таблицы 9
| Характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 90 до 253 50±1, 60±1 от 10,5 до 32 |
| Модель электронного блока | FMU90 FMU95 |
| Модель ультразвукового преобразователя | FDU9x |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 235 185 205 |
| Масса, кг, не более | 2,0 |
| Условия эксплуатации: - Температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 35 °С, %, не более - атмосферное давление, кПа | от -20 до +60 95 от 84,0 до 106,7 |
| Температура транспортирования и хранения, °С | от -40 до +60 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 100000 |
наносится на маркировочную табличку методом лазерной гравировки, термопечати или при помощи наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 10 - Комплектность уровнемеров
| Наименование | Обозначение | Количество |
| Уровнемер ультразвуковой PROSONIC | _ | 1 шт. |
| Уровнемеры ультразвуковые PROSONIC. Руководство по эксплуатации. | 26.51.52-004-52094329-2023 РЭ | 1 экз. |
| Дополнительные аксессуары | _ | По заказу |
| Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки | ||
приведены в разделе 3 «Общее устройство и принцип работы» документа «Уровнемеры ультразвуковые PROSONIC. Руководство по эксплуатации. 26.51.52-004-52094329-2023 РЭ».
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.52-004-52094329-2023 «Уровнемеры ультразвуковые PROSONIC.
Технические условия».
