Установка аэродинамическая измерительная малых скоростей ТЭМС 270-40, 92339-24

Назначение

Установка аэродинамическая измерительная малых скоростей ТЭМС 270-40 (далее -ТЭМС 270-40) предназначена для измерений, воспроизведения, хранения и передачи единицы скорости воздушного потока при поверке, калибровке, градуировке и контроле метрологических характеристик средств измерений скорости воздушного потока, и является рабочим эталоном в соответствии с ГПС, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 года №2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока».

Описание

К настоящему типу средств измерений относится Установка аэродинамическая измерительная малых скоростей ТЭМС 270-40 заводской № Т01.

Принцип действия ТЭМС 270-40 основан на создании равномерного воздушного потока, сформированного с помощью элементов аэродинамического контура, и на измерении скорости воздушного потока эталонным анемометром ЭА-70(0) (рег. номер №38822-08). ТЭМС 27040 состоит из аэродинамического контура, выполненного по схеме прямоточной аэродинамической трубы; силовой установки, построенной на базе радиального вентилятора с частотно регулируемым электроприводом; эталонного измерителя скорости. Ламинарность воздушного потока обеспечивается элементами аэродинамического контура: входной коллектор, обеспечивающий плавный вход воздуха в контур; форкамера с детурбулизирующими сетками для устранения вихревых неоднородностей и создания равномерно турбулентной структуры потока; сопло со степенью поджатия 5.8, обеспечивающее необходимую равномерность ядра потока; рабочая часть, оборудованная для размещения испытуемых средств измерений; диффузор с углом раскрытия, обеспечивающим безотрывное течение при торможении потока на входе в вентилятор. Для создания скоростей менее 2 м/с предусмотрена установка замедлителя с плотной тканью на выходе выходного диффузора. Выходной диффузор установлен на выходе вентилятора для уменьшения скорости и пульсаций воздуха, выбрасываемого в помещение, которое выполняет функцию обратного канала аэродинамической установки. Общий вид ТЭМС 270-40 приведен на рисунке 1.

В состав ТЭМС 270-40 входят:

- труба аэродинамическая;

- силовая установка;

- пульт управления;

- эталонный анемометр ЭА-70(0) (рег. номер №38822-08);

ТЭМС 270-40 выполняет следующие функции:

- создание однородного воздушного потока в диапазоне скорости от 0,1 до 40 м/с

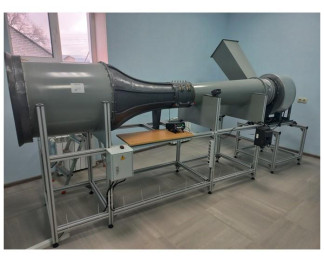

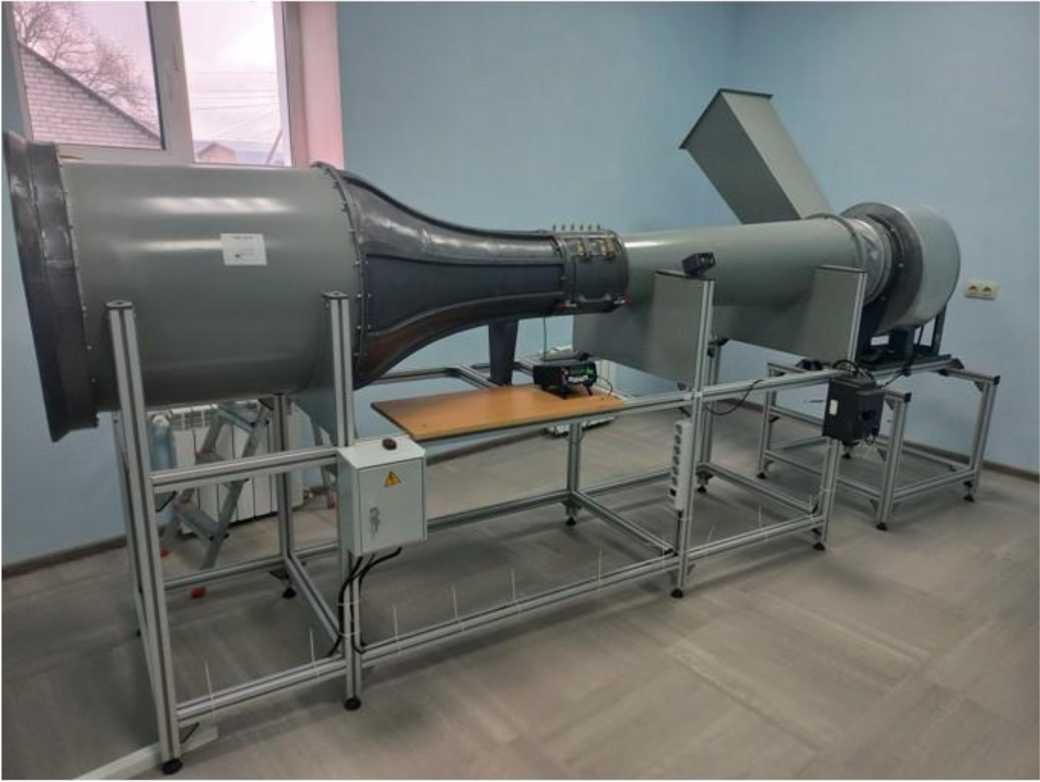

Рисунок 1 - Общий вид ТЭМС 270-40

Пломбировка СИ, входящих в состав ТЭМС 270-40 осуществляется в соответствии с указаниями, приведенными в их описаниях типа. Нанесение знака поверки на СИ не предусмотрено.

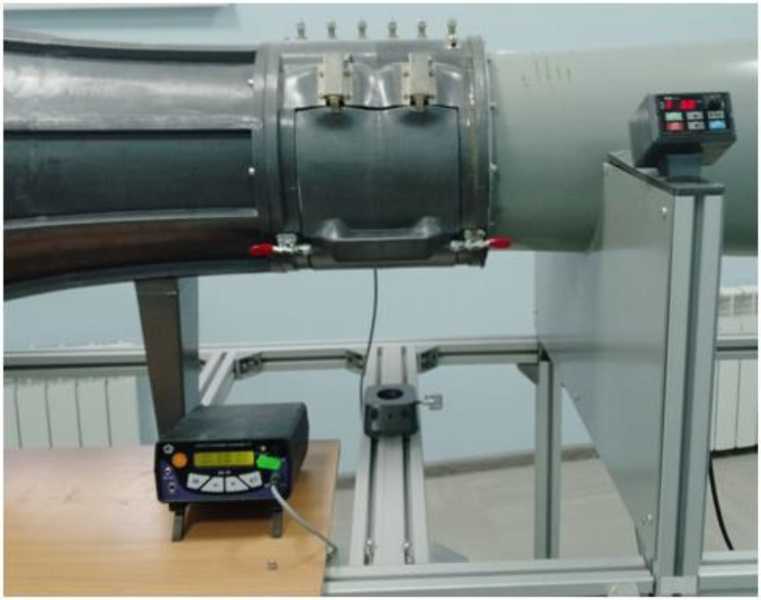

Рисунок 2 - Рабочее место оператора ТЭМС 270-40

Заводской номер в цифровом формате наносится методом термотрансферной печати на полипропиленовую этикетку, которая крепится на установке (Рисунок 3).

.ООО "Тантал

Дата выпуска: 2021г Сделано в России

ТЭМС 270-40

Установка аэродинамическая измерительная малых скоростей зав. №Т01

Рисунок 3 - Изображение таблички с заводским номером

Технические характеристики

Таблица 1- Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и формуляр ТЭМС 270-40 методом печати, на наклейку, расположенную на стенке форкамеры методом термотрансферной печати.

Комплектность

Таблица 3 - Комплектность ТЭМС 270-40

Сведения о методах измерений

приведены в документе «Установка аэродинамическая измерительная малых скоростей ТЭМС 270-40. Руководство по эксплуатации ВТНЛ 407323.001 РЭ» (раздел 2).

Нормативные документы

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815.
