Номер в госреестре | 92342-24 |
Наименование СИ | Микроманометры |
Обозначение типа СИ | МКВ-250 |
Изготовитель | Общество с ограниченной ответственностью "Альфапаскаль" (ООО "Альфапаскаль"), г. Челябинск |
Год регистрации | 2024 |
Срок свидетельства | 10.06.2029 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Микроманометры МКВ-250 (далее по тексту - микроманометры) предназначены для измерений разности давления, избыточного давления и давления-разрежения при поверке и калибровке средств измерений давления в лабораторных условиях.
Микроманометры могут применяться в качестве рабочего эталона второго разряда по Государственной поверочной схеме для средств измерений разности давлений до 1-105 Па, утвержденной Приказом Росстандарта от 31.08.2021 № 1904.
Работа микроманометров основана на принципе сообщающихся сосудов, где разность между давлением воздуха над жидкостью одного сосуда компенсируется (уравновешивается) давлением, созданным столбом воды другого сосуда, находящегося под воздействием опорного (атмосферного) давления. Вычисления давления производятся с учетом плотности воды, плотности воздуха, ускорения свободного падения и высоты столба жидкости.
Микроманометры представляют собой трубу, на которой закреплены неподвижный и подвижный сосуды, оснащенные штуцерами. Неподвижный сосуд оснащен увеличительным стеклом и отсчетной иглой для визуальной фиксации показаний. Подвижный сосуд перемещается вдоль винта, закрепленного внутри трубы, с помощью лимба. На корпусе микроманометра нанесена штриховая линейка с ценой деления 1 мм и лимб с ценой деления 0,01 мм, один полный оборот лимба обеспечивает перемещение на 2 мм.
Заводские номера в формате цифрового обозначения наносятся на корпус микроманометров методом наклейки.
Пломбировка отдельных частей микроманометров не предусмотрена.
Нанесение знака поверки на микроманометр не предусмотрено.
Общий вид микроманометров приведен на рисунке 1.
Место нанесения заводского номера представлено на рисунке 1.
Место нанесения знака утверждения типа
МКВ-250
Место нанесения заводского

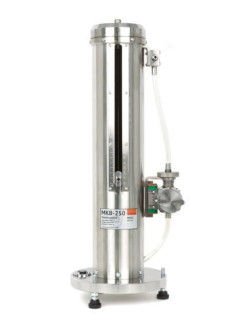

Рисунок 1 - Общий вид микроманометра МКВ-250
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение |
Класс точности (1) | 0,02 |
Диапазон измерений разности давлений, Па (2) | от 0 до 2500 |
Диапазон измерений избыточного давления, Па (2) | от 0 до 2500 |
Диапазон измерений давления-разряжения, Па (2) | от минус 2500 до 0 |
Пределы допускаемой абсолютной погрешности измерений разности давлений, избыточного давления и давления-разряжения, Па | ±0,5 |
Вариация показаний, не более, Па | 0,3 |
Примечание: (1) В соответствии с Государственной поверочной схемой для средств измерений разности давлений до 1-105 Па, утвержденной Приказом Росстандарта от 31.08.2021 № 1904 (2) Допускается использование других единиц величин, допущенных к применению в Российской Федерации. |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Рабочая жидкость | Дистиллированная вода по ГОСТ Р 58144-2018 |
Габаритные размеры, мм, не более - длина - ширина - высота | 210 240 600 |
Масса, кг, не более | 16 |
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа - тряска, вибрация и удары | от +15 до +25 (1) 80 от 84 до 106,7 должны отсутствовать |
Средняя наработка до отказа, ч, не менее | 20000 |
Средний срок службы, лет, не менее | 10 |
Примечание: (1) Скорость изменения температуры окружающего воздуха при проведении измерений должна быть не более 0,5 °С/ч. |
на микроманометр методом наклейки, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность микроманометра
Наименование частей | Обозначение | Количество |
Микроманометр МКВ-250 | - | 1 шт. |
Руководство по эксплуатации | АП.080.000.000 РЭ | 1 экз. |
Паспорт | АП.080.001.000 ПС | 1 экз. |
приведены в документе «АП.080.000.000 РЭ Микроманометры МКВ-250. Руководство по эксплуатации», раздел 2.3, приложение А.
Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»;
ТУ 26.51.52-022-91357274-2023 Микроманометры МКВ-250. Технические условия.
