Номер в госреестре | 92343-24 |
Наименование СИ | Анализаторы химических источников тока |
Обозначение типа СИ | АСК500 |
Изготовитель | Общество с ограниченной ответственностью «ЯРОСТАНМАШ» (ООО «ЯРОСТАНМАШ»), г. Москва |
Год регистрации | 2024 |
Срок свидетельства | 10.06.2029 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Анализаторы химических источников тока АСК500 (далее - анализаторы) предназначены для воспроизведений и измерений напряжения и силы постоянного тока для испытаний аккумуляторов различных электрохимических систем, суперконденсаторов (ионисторов), гальванических элементов, солнечных батарей, топливных элементов, редокс-батарей, электрохимических ячеек и любых других источников и накопителей электрической энергии.
Принцип действия анализаторов основан на воспроизведении и изменении напряжения, силы тока, мощности или сопротивления при тестировании различных химических источников тока (ХИТ) путем формирования регулируемых и стабилизированных значений напряжения, силы тока, мощности и сопротивления, которые не зависят от процессов, происходящих в тестируемом ХИТ.
Анализаторы технически представляют собой электронные устройства, которые содержат программируемый источник питания и программируемую электронную нагрузку, управляемые микроконтроллером. Анализатор может функционировать в режиме воспроизведения по заданному закону во времени зарядного (разрядного) напряжения, силы зарядного (разрядного) тока, зарядной (разрядной) мощности и разрядного сопротивления, с одновременным измерением напряжения на ХИТ и силы тока (заряда или разряда) через ХИТ. Регулировка выходных значений напряжения, силы тока, мощности и сопротивления осуществляется на основе сигналов обратной связи, поступающих непосредственно с клемм тестируемого ХИТ. Сигналы обратной связи обрабатываются микроконтроллером, который формирует управляющие сигналы для встроенного программируемого источника питания и встроенной программируемой электронной нагрузки.
Анализаторы выпускаются в двух модификациях: АСК500.30.40.1 и АСК500.15.80.1. Обе модификации имеют одинаковое конструктивное исполнение, но отличаются рабочим диапазоном напряжения на ХИТ и рабочим диапазоном тока заряда и разряда ХИТ.
Анализатор снабжен внешним датчиком температуры, используемым для контроля температуры ХИТ и выполнения защитных функций.
Управление анализаторами, их конфигурирование, запуск теста ХИТ, наблюдение за ходом тестирования, получение и вывод результатов измерений осуществляется через интерфейс связи Ethernet с помощью программного обеспечения Ym128, поставляемого вместе с приборами на электронном носителе. Программное обеспечение Ym128 должно быть установлено на персональном компьютере Пользователя перед началом работы с анализатором.
Конструктивно анализаторы выполнены в виде моноблока в металлическом корпусе для настольного размещения. На передней панели расположен тумблер - индикатор включения питания, гнезда для подключения тестируемых ХИТ, светодиодные индикаторы, а также вентиляционные щели для забора холодного воздуха из окружающей среды. На задней панели расположен разъем Ethernet, разъем питания 220 В и вентиляционные щели для выходя горячего воздуха в окружающую среду.
Заводской номер в виде цифро-буквенного обозначения, идентифицирующий каждый экземпляр средства измерений, наносится арабскими цифрами и латинскими буквами на задней панели анализатора методом лазерной гравировки, либо несмываемой тушью.
Пломбировка анализаторов от несанкционированного доступа осуществляется путем нанесения защитной наклейки с уникальным номером на нижнюю часть прибора в месте стыка половин корпуса.

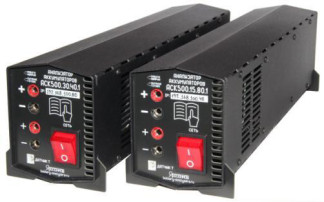

Общий вид анализаторов, место нанесения заводского номера, место пломбирования, а также место нанесения знака поверки, приведены на рисунке 1.
Место нанесения
Место пломбирования и нанесения знака поверки
заводского номера и знака утверждения типа
Рисунок 1 - Общий вид анализаторов АСК500.30.40.1 и АСК500.15.80.1 с указанием мест пломбирования, места нанесения знака поверки и места нанесения заводского номера
Анализаторы имеют встроенное программное обеспечение (микропрограмму микроконтроллеров), неизменяемое и не считываемое. Конструкция анализаторов обеспечивает исключение доступа к встроенному ПО и измерительной информации (программная блокировка микроконтроллеров прибора от считывания и изменения, исключающая любые вмешательства в код микропрограммы без полной потери работоспособности прибора).
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Управление настройками, параметрами и режимами работы приборов, получение и вывод результатов измерений на дисплей ПК и в файлы результатов осуществляется посредством внешнего программного обеспечения Ym128, поставляемого вместе с анализатором на электронном носителе.
Внешнее программное обеспечение Ym128 не является метрологически значимым.
Идентификационные данные внешнего программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | Ym128 |
Номер версии (идентификационный номер) ПО | Не ниже V8.3.107 |
Цифровой идентификатор ПО | - |
Основные метрологические и технические характеристики анализаторов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики анализаторов
Характеристика | Значение |
Диапазон воспроизведений и измерений силы постоянного тока (для АСК500.30.40.1), А | от -0,2 до +0,2 от -1,0 до +1,0 от -6,0 до +6,0 от -30,0 до +30,0 |
Диапазон воспроизведений и измерений силы постоянного тока (для АСК500.15.80.1), А | от -0,1 до +0,1 от -0,5 до +0,5 от -3,0 до +3,0 от -15,0 до +15,0 |
Пределы допускаемой абсолютной погрешности воспроизведений и измерений силы постоянного тока (для АСК500.30.40.1), А - в диапазоне от минус 0,2 до плюс 0,2 А - в диапазоне от минус 1,0 до плюс 1,0 А - в диапазоне от минус 6,0 до плюс 6,0 А - в диапазоне от минус 30,0 до плюс 30,0 А | ±0,001 ±0,005 ±0,03 ±0,15 |
Пределы допускаемой абсолютной погрешности воспроизведений и измерений силы постоянного тока (для АСК500.15.80.1), А - в диапазоне от минус 0,1 до плюс 0,1 А - в диапазоне от минус 0,5 до плюс 0,5 А - в диапазоне от минус 3,0 до плюс 3,0 А - в диапазоне от минус 15,0 до плюс 15,0 А | ±0,0005 ±0,0025 ±0,015 ±0,075 |
Диапазон воспроизведений и измерений напряжения постоянного тока (для АСК500.30.40.1), В | от 1 до 42 |
Диапазон воспроизведений и измерений напряжения постоянного тока (для АСК500.15.80.1), В | от 2 до 84 |
Пределы допускаемой абсолютной погрешности воспроизведений и измерений напряжения постоянного тока (для АСК500.30.40.1), В | ±0,1 |
Пределы допускаемой абсолютной погрешности воспроизведений и измерений напряжения постоянного тока (для АСК500.15.80.1), В | ±0,2 |
Пределы допускаемой абсолютной погрешности воспроизведений интервалов времени, с | ±0,001 йзад±0,2 tзад - заданное значение интервала времени, с |
Пределы допускаемой абсолютной погрешности измерений интервалов времени, с | ±0,0014изм±0,2 1изм - измеренное значение интервала времени, с |
Таблица 3 - Технические характеристики анализаторов
Характеристика | Значение |
Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50/60 |
Потребляемая мощность, Вт (В-А), не более | 600 (650) |
Габаритные размеры (высотахширинахглубина), мм, не более | 100х90х355 |
Характеристика | Значение |
Масса, кг, не более | 2,2 |
Условия эксплуатации: - температура окружающей среды, 0С - относительная влажность воздуха, % - атмосферное давление, кПа | от +18 до +28 от 20 до 80 от 84 до 107 |
Средний срок службы, лет, не менее | 5 |
наносится на заднюю панель анализатора методом трафаретной печати, а также на титульный лист руководства по эксплуатации и формуляра типографским способом.
Комплект поставки анализаторов приведен в таблице 4.
Таблица 4 - Комплект поставки
Наименование | Количество | Примечание |
Анализатор химических источников тока | 1 шт. | |
Провода соединительные с зажимами «крокодил» | 1 компл. | Длина 0,5 м |
Датчик температуры ХИТ | 1 шт. | Длина 1 м |
Сетевой шнур питания 220 В с заземлением | 1 шт. | Длина 1,8 м |
Кабель интерфейсный Ethernet | 1 шт. | Длина 1,8 м |
Плата поверки ПП-1 | 1 шт. | |
Плата поверки ПП-2 | 1 шт. | |
Руководство по эксплуатации 038ЯРСТ.0000-0 РЭ | 1 шт. | |
Формуляр 038ЯРСТ.0000-0 ФО | 1 шт. | |
Программное обеспечение Ym128 на носителе | 1 шт. | |
Тара упаковочная | 1 шт. | |
Методика поверки | 1 шт. | Опционально |
приведены в разделе 8 руководства по эксплуатации «Анализаторы химических источников тока АСК500. Руководство по эксплуатации. 038ЯРСТ.0000-0 РЭ».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. №1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. №2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 - 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 13 октября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 4032-006-63711239-2024 «Анализаторы химических источников тока АСК500. Технические условия».
