| Номер в госреестре | 92344-24 |
| Наименование СИ | Термометры биметаллические |
| Обозначение типа СИ | WSS |
| Изготовитель | "Anhui Tiankang (Group) Shares Co., Ltd", КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 10.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры биметаллические WSS (далее по тексту - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред.
Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Конструктивно термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического спирального термочувствительного элемента в защитной трубке (термобаллона). Корпус и термобаллон термометров изготавливаются из нержавеющей стали различных марок. Термометры имеют исполнения с 3-мя способами крепления термобаллона к корпусу: аксиальное, радиальное и с поворотным механизмом, позволяющим поворачивать корпус термометра в двух плоскостях.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Термометры изготавливаются следующих моделей: WSS, WSSX и WSSP. Термометры модели WSSX оснащены сигнализирующим устройством прямого действия, осуществляющим замыкание и размыкание контактов электрической цепи. Термометры модели WSSP дополнительно оснащены встроенным термопреобразователем сопротивления (ТС) с номинальной статической характеристикой (НСХ) преобразования типа Pt100 (по ГОСТ 6651-2009), чувствительный элемент которого находится внутри термобаллона термометра.
В целях предотвращения влияния вибрационных нагрузок и низких температур на работоспособность термометра, корпус может быть заполнен силиконовым маслом.
Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из нержавеющей стали.
Термометры моделей WSSX-481 и WSSX-581 могут изготавливаться во взрывозащищенном исполнении.
Обозначение исполнений термометров биметаллических WSS приведены в таблице 1.
Схема составления условного обозначения термометров в зависимости от исполнения приведена в таблице 1.
Таблица 1 - Схема составления условного обозначения термометров WSS
| Термометр биметаллический WS □ - □ □ □ □ - □ 1 2 3 4 5 6 | |
| 1. Тип корпуса | |
| S | Стандартное исполнение корпуса |
| SX | Исполнение корпуса со встроенными сигнализирующими устройствами (электроконтактами) |
| SP | Исполнение в комплекте с термопреобразователем сопротивления |
| 2. Диаметр корпуса, мм | |
| 4 | 100 |
| 5 | 150 |
| 3. Тип присоединения корпус-штуцер термобаллона | |
| 0 | Осевое (аксиальное) |
| 1 | Радиальное |
| 8 | Универсальное |
| 4. Тип монтажного присоединения | |
| 0 | Отсутствует |
| 1 | Подвижный штуцер с внешней резьбой |
| 2 | Подвижный штуцер с внутренней резьбой |
| 3 | Неподвижный штуцер |
| 4 | Неподвижный фланец |
| 5 | Втулка резьбовая |
| 6 | Фланец для втулки |
| 5. Наличие взрывозащищенного исполнения | |
| - | Общепромышленное исполнение |
| B | Взрывозащищенное исполнение |
| 6. Тип защитной гильзы | |
| - | Отсутствует |

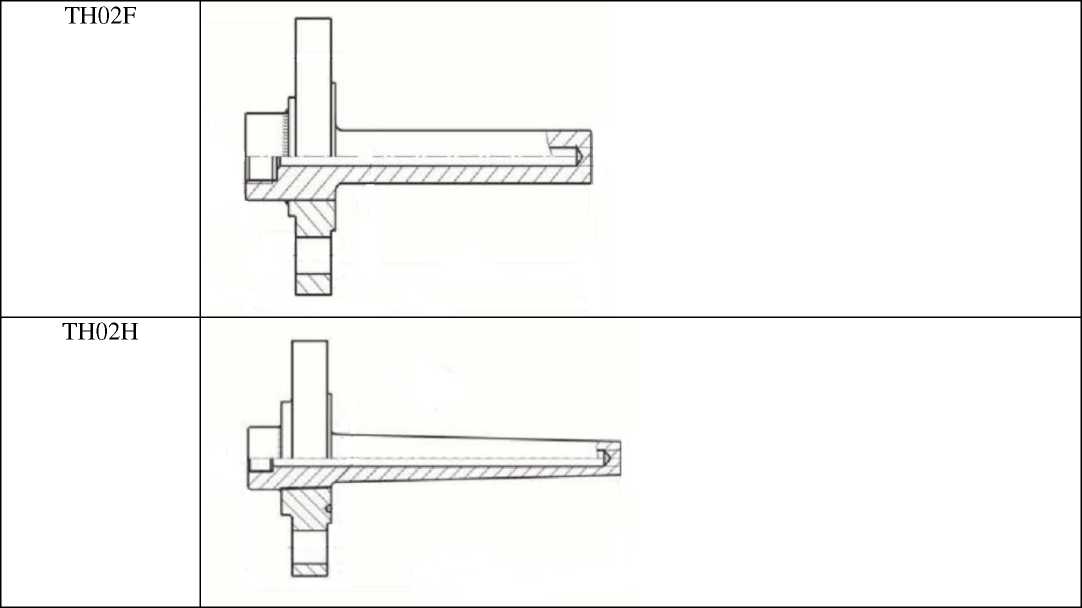

| TH01E | |
| TH03E | |

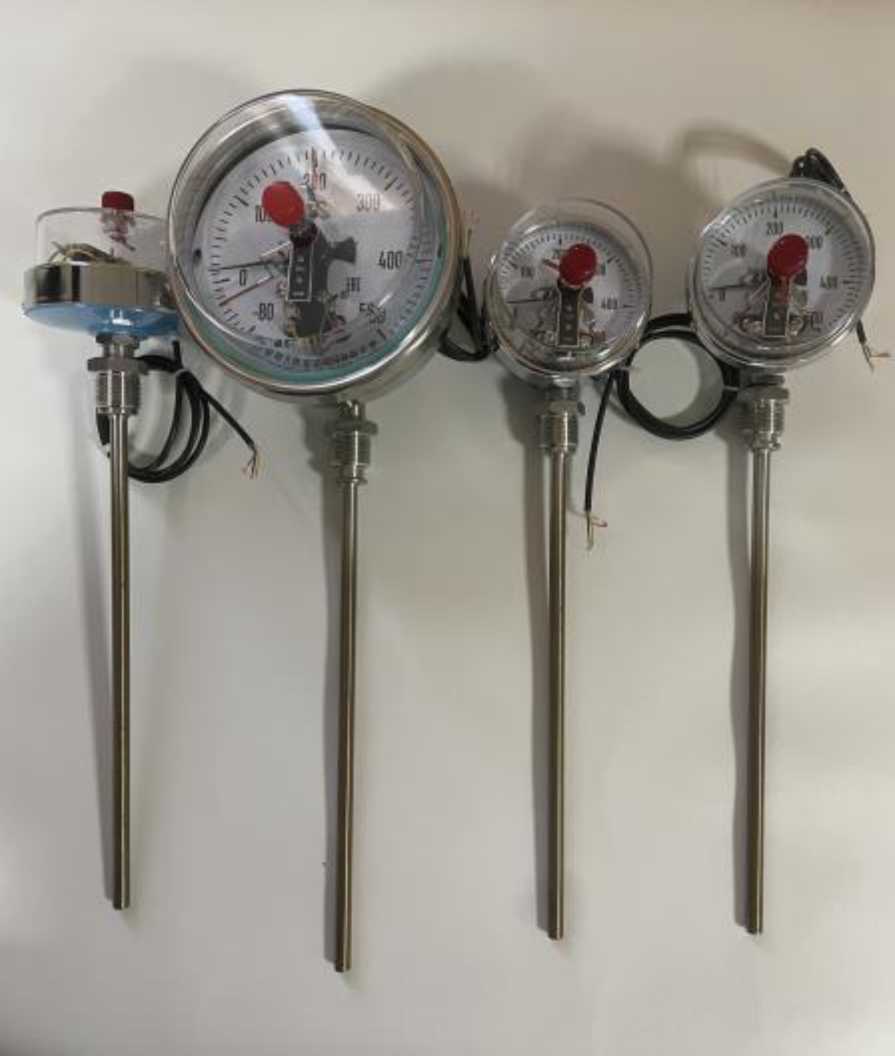

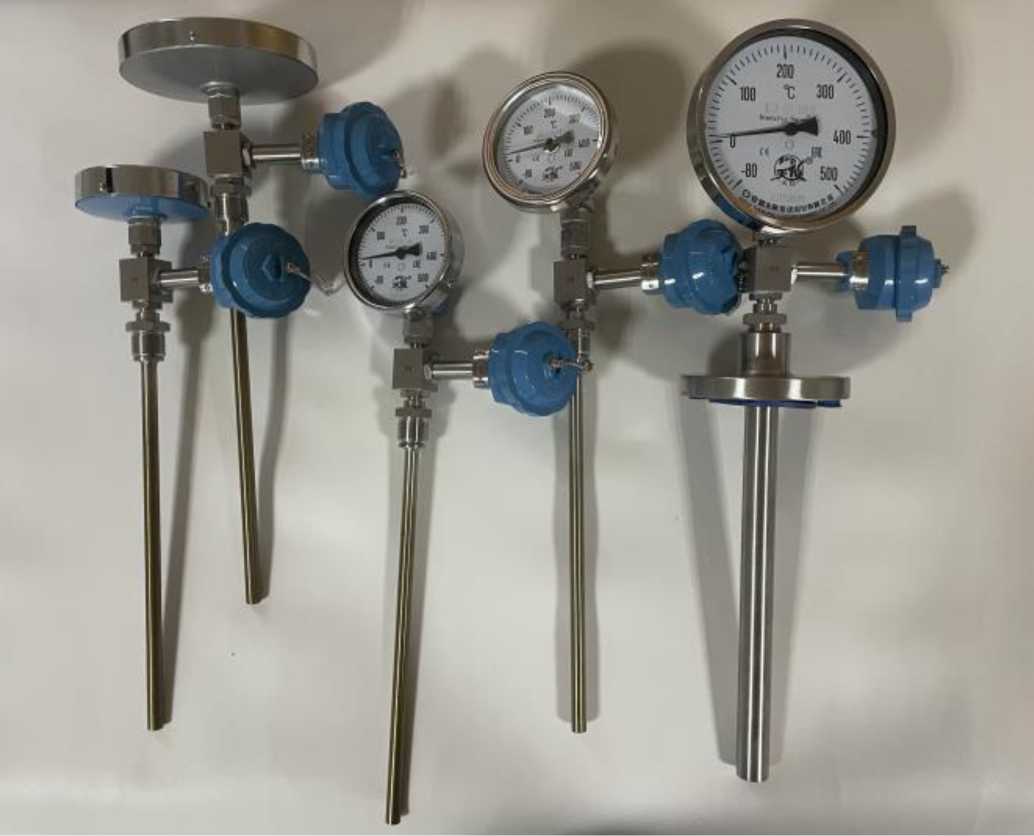

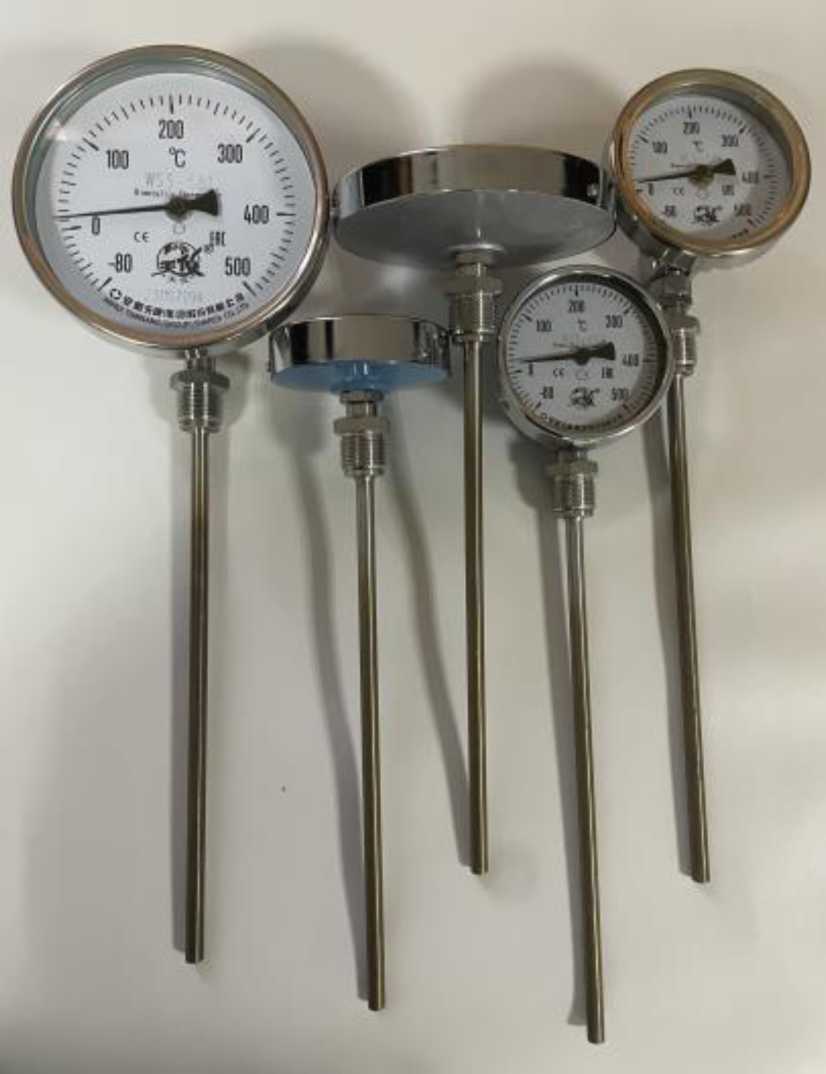

Фотографии общего вида термометров биметаллических WSS приведены на рисунке 1. Общий вид термометров биметаллических WSS с указанием места нанесения заводского номера приведен на рисунке 2.
Заводской номер термометров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на шкалу термометров и (или) на прикрепляемый к термометру металлический шильдик. Конструкция термометров предусматривает нанесение знака поверки на его корпус или на защитное стекло.
Пломбирование термометров не предусмотрено.
Модель WSS
Модель WSSX
Модель WSSP
Рисунок 1 - Общий вид термометров биметаллических WSS

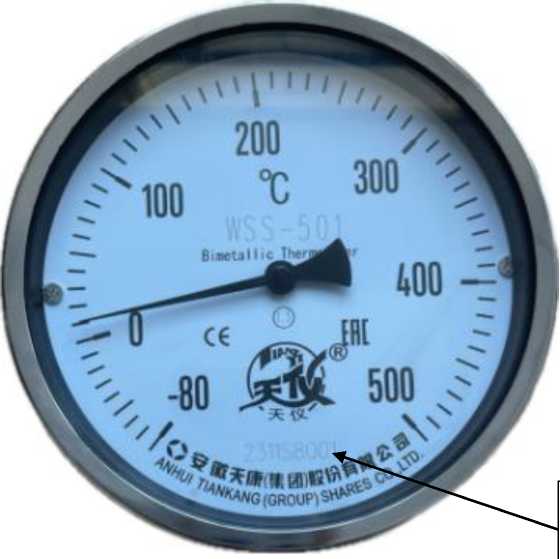

Место нанесения заводского номера
Рисунок 2 - Общий вид термометров биметаллических WSS с указанием места нанесения заводского номера
Метрологические и основные технические характеристики термометров биметаллических WSS приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики
| Диапазон измерений температуры (шкала)(1)(2), °С | Цена деления шкалы, °С | Пределы допускаемой абсолютной погрешности (А) (2)(3)(4), °с, в зависимости от класса точности | |
| 1,0 | 1,5 | ||
| от -80 до +40 | 2 | ±2,0 | ±3,0 |
| от -80 до +500 | 10 | ±5,0 | ±10,0 |
| от -50 до +50 | 2 | ±1,0 | ±2,0 |
| от -50 до +100 | 2 | ±2,0 | ±3,0 |
| от -50 до +150 | 5 | ±2,5 | ±5,0 |
| от -50 до +200 | 5 | ±2,5 | ±5,0 |
| от -50 до +300 | 10 | ±5,0 | ±10,0 |
| от -40 до +60 | 2 | ±1,0 | ±2,0 |
| от -40 до +80 | 2 | ±1,0 | ±2,0 |
| от -30 до +150 | 5 | ±2,5 | ±5,0 |
| Диапазон измерений температуры (шкала)(1)(2), °С | Цена деления шкалы, °С | Пределы допускаемой абсолютной погрешности (Д) (2)(3)(4), °с, в зависимости от класса точности | |
| 1,0 | 1,5 | ||
| от -20 до +60 | 2 | ±1,0 | ±2,0 |
| от -20 до +80 | 2 | ±1,0 | ±2,0 |
| от -20 до +100 | 2 | ±2,0 | ±3,0 |
| от -20 до +150 | 5 | ±2,5 | ±5,0 |
| от -20 до +200 | 5 | ±2,5 | ±5,0 |
| от 0 до +50 | 1 | ±1,0 | ±1,5 |
| от 0 до +60 | 1 | ±1,0 | ±1,5 |
| от 0 до +80 | 2 | ±1,0 | ±2,0 |
| от 0 до +100 | 2 | ±1,0 | ±2,0 |
| от 0 до +120 | 2 | ±2,0 | ±3,0 |
| от 0 до +150 | 2 | ±2,0 | ±3,0 |
| от 0 до +200 | 5 | ±2,5 | ±5,0 |
| от 0 до +250 | 5 | ±2,5 | ±5,0 |
| от 0 до +300 | 5 | ±5,0 | ±7,5 |
| от 0 до +350 | 10 | ±5,0 | ±10,0 |
| от 0 до +400 | 10 | ±5,0 | ±10,0 |
| от 0 до +500 | 10 | ±5,0 | ±10,0 |
| Примечания: (1) - По специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны измерений, не указанные в таблице, но в пределах значений, приведенных в таблице и с минимальным интервалом измерений (разница верхнего и нижнего пределов диапазона измерений) не менее 50 °С. Пределы допускаемой абсолютной погрешности для такого промежуточного диапазона, соответствуют значениям погрешности для наиболее близкого к нему диапазона измерений, указанного в таблице. (2) - Значения диапазона измерений и класса точности конкретного термометра приведены в его паспорте. (3) - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности. (4) - Для термометров модели WSSX установлен класс точности 1,5. (5) - Допускаемая абсолютная погрешность срабатывания сигнализирующих устройств термометров модели WSSX не превышает 1,5-Д. | |||
Таблица 3 - Метрологические характеристики ТС, встроенного в термометры модели WSSP
| Наименование характеристики | Значение |
| Диапазон измерений температуры ТС, °С | в соответствии с таблицей 2 |
| Условное обозначение НСХ преобразования по ГОСТ 6651-2009 | Pt100 |
| Класс допуска ТС по ГОСТ 6651-2009 | А(1), В |
| Допуск по ГОСТ 6651-2009, °С: - для класса А - для класса В | ±(0,15+0,002^t|)(2) ±(0,3+0,005^t|)(2) |
| Температурный коэффициент а, °С-1 | 0,00385 |
| Примечания: (1) - для класса допуска А не допускается использование 2-х проводной схемы соединения проводов; (2) - |t| - абсолютное значение температуры (без учета знака), °С. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр корпуса(1), мм | 100;150 |
| Диаметр термобаллона(1), мм: - WSS, WSSX - WSSP | 6; 8; 10 10; 12;14 |
| Длина термобаллона(1), мм | от 50 до 1000 |
| Масса(2), кг, не более | 3,5 |
| Напряжение питания термометров с электроконтактными устройствами, В: - постоянного тока - переменного тока | 24 220 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - WSS, WSSP - WSSX - относительная влажность воздуха, %, не более | от -52 до +60 от -52 до +55 85 |
| Маркировка взрывозащиты(3) | 1Ex db IIC T6...T1 Gb Х |
| Степень защиты оболочки по ГОСТ 14254-2015(3) | IP66 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка до отказа, ч | 26 280 |
| Примечание: (1) - конкретные значения диаметра корпуса и термобаллона, длины термобаллона приведены в паспорте на термометры; (2) - значение массы термометра без учета защитной гильзы. (3) - только для термометров моделей WSSX-481B и WSSX-581B. | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр биметаллический | WSS(1) | 1 шт. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
| Защитная гильза | - | 1 шт. (2) |
| Примечания: (1) - обозначение исполнения - в соответствии с заказом; (2) - по дополнительному заказу. | ||
приведены в разделе «Проведение измерений» руководства по эксплуатации.
