| Номер в госреестре | 92345-24 |
| Наименование СИ | Машины координатно-измерительные |
| Обозначение типа СИ | SPARK |
| Изготовитель | Innovalia Metrology, Испания |
| Год регистрации | 2024 |
| Срок свидетельства | 10.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные SPARK (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения размеров, формы и расположения поверхностей элементов деталей.
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструктивно КИМ являются машинами портального типа с подвижным порталом. КИМ состоят из станины, предметного стола, демпфирующих опор измерительного стола, траверсы и пиноли, выполненных из гранита для обеспечения одинакового коэффициента температурного расширения по всем осям. Направляющие по оси X, по которой перемещается портал, встроены непосредственно в станину и закрыты защитным чехлом. Траверса, по которой перемещается ползун с пинолью, является направляющей по оси Y. Уравновешивание перемещающейся по оси Z пиноли происходит с помощью управляемого пневматического цилиндра, что обеспечивает малую инертность при остановке пиноли. Перемещения подвижных частей КИМ осуществляются на воздушных подшипниках с помощью ременной фрикционной передачи. Три направляющие образуют декартову систему координат X, Y, Z. В зависимости от требований заказчика КИМ могут комплектоваться измерительными головами REVO-2, PH10MQ Plus, PH10M Plus, PH20 и контактным сканирующим датчиком SP80. На измерительные головы Renishaw PH10M Plus и PH10MQ Plus в зависимости от требований заказчика устанавливаются контактные датчики TP7M, TP20, TP200, SP25M или лазерные сканеры Optiscan D1015, Optiscan D1040, Optiscan D1080.
Измерения производятся в ручном и автоматическом (ЧПУ) режимах. В ручном режиме управления перемещение головки осуществляется при помощи пульта управления. В автоматическом режиме - с помощью программного обеспечения, установленного на компьютер, по заранее составленной программе.
По дополнительному заказу потребителя КИМ могут комплектоваться системой температурной компенсации.
Машины координатно-измерительные SPARK выпускаются в тридцати девяти модификациях: SPARK 06.05.05, SPARK 08.07.05, SPARK 08.07.07, SPARK 10.07.05, SPARK 10.07.07, SPARK 10.08.07, SPARK 10.07.10, SPARK 10.10.05, SPARK 10.10.07, SPARK 10.10.10, SPARK 12.10.05, SPARK 12.10.07, SPARK 12.10.10, SPARK 14.10.05, SPARK 14.10.07, SPARK 14.10.10, SPARK 14.12.10, SPARK 16.10.05, SPARK 16.10.07, SPARK 16.10.10, SPARK 16.12.10, SPARK 20.10.07, SPARK 20.10.10, SPARK 20.12.10, SPARK 25.10.10, SPARK 25.12.10, SPARK 25.15.10, SPARK 25.15.13, SPARK 25.20.15, SPARK 30.10.10, SPARK 30.12.10, SPARK 30.15.10, SPARK 30.15.13, SPARK 30.20.15, SPARK 40.10.10, SPARK 40.12.10, SPARK 40.15.10, SPARK 40.15.13, SPARK 40.20.15, отличающихся погрешностью, диапазонами измерений, конфигурациями измерительных головок и контактных датчиков.
Пломбирование крепёжных винтов корпуса КИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер КИМ методом печати в числовом формате указывается на маркировочной табличке, расположенной на передней поверхности корпуса КИМ.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машин координатно-измерительных SPARK представлен на рисунке 1.
Общий вид маркировочной таблички представлен на рисунке 2.

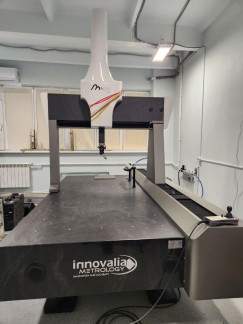

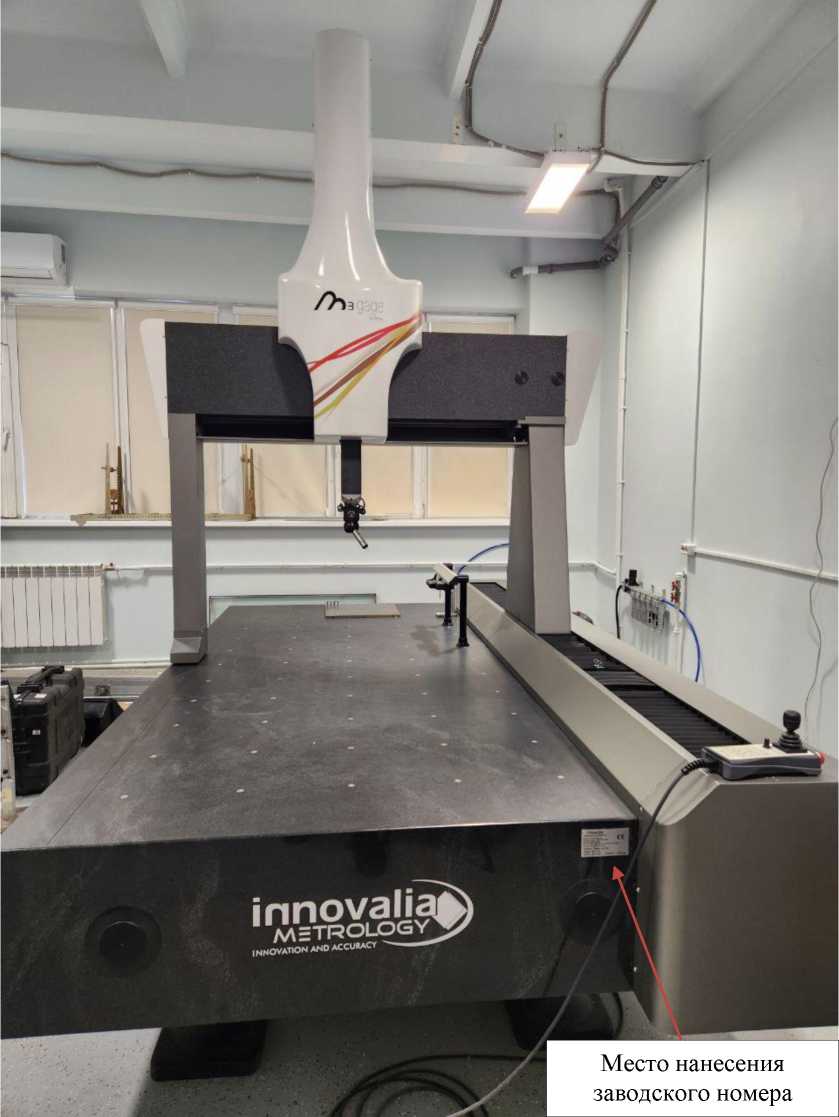

Рисунок 1 - Общий вид машин координатно-измерительных SPARK
Место расположения заводского номера
Рисунок 2 - Общий вид маркировочной таблички
Машины координатно-измерительные SPARK работают под управлением
метрологически значимого программного обеспечения «M3» (далее - ПО).
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Для защиты ПО от несанкционированного доступа используют USB-ключ, который использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации).
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | M3 |
| Номер версии (идентификационный номер) ПО | не ниже 3.10 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики КИМ
| Модификация | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||||
| Измерительная голова PH10MQ Plus/PH10M Plus с контактным датчиком TP7M | Измерительная голова PH10MQ Plus/PH10M Plus с контактным датчиком TP20/TP200 | Измерительная голова PH20 | |||||||
| Измерительная голова REVO-2 | |||||||||
| Ось X | Ось Y | Ось Z | MPEe | MPEp | MPEe | MPEp | MPEe | MPEp | |
| SPARK 06.05.05 | 600 | 500 | 500 | ±(4,1+2,3L/1000) | ±4,1 | ±(2,1+2,3L/1000) | ±2,1 | ±(1,6+2,3L/1000) | ±1,6 |
| SPARK 08.07.05 | 800 | 700 | 500 | ±(4,4+2,4L/1000) | ±4,4 | ±(2,2+2,4L/1000) | ±2,2 | ±(1,7+2,4L/1000) | ±1,7 |
| SPARK 08.07.07 | 800 | 700 | 700 | ±(4,6+2,5L/1000) | ±4,6 | ±(2,3+2,5L/1000) | ±2,3 | ±(1,8+2,5L/1000) | ±1,8 |
| SPARK 10.07.05 | 1000 | 700 | 500 | ±(4,4+2,4L/1000) | ±4,4 | ±(2,2+2,4L/1000) | ±2,2 | ±(1,7+2,4L/1000) | ±1,7 |
| SPARK 10.07.07 | 1000 | 700 | 700 | ±(4,6+2,5L/1000) | ±4,6 | ±(2,3+2,5L/1000) | ±2,3 | ±(1,8+2,5L/1000) | ±1,8 |
| SPARK 10.08.07 | 1000 | 800 | 700 | ±(4,6+2,5L/1000) | ±4,6 | ±(2,3+2,5L/1000) | ±2,3 | ±(1,8+2,5L/1000) | ±1,8 |
| SPARK 10.07.10 | 1000 | 700 | 1000 | ±(4,6+2,7L/1000) | ±4,6 | ±(2,3+2,7L/1000) | ±2,3 | ±(1,8+2,7L/1000) | ±1,8 |
| SPARK 10.10.05 | 1000 | 1000 | 500 | ±(4,4+2,5L/1000) | ±4,4 | ±(2,2+2,5L/1000) | ±2,2 | ±(1,7+2,5L/1000) | ±1,7 |
| SPARK 10.10.07 | 1000 | 1000 | 700 | ±(4,6+2,6L/1000) | ±4,6 | ±(2,3+2,6L/1000) | ±2,3 | ±(1,8+2,6L/1000) | ±1,8 |
| SPARK 10.10.10 | 1000 | 1000 | 1000 | ±(4,6+2,8L/1000) | ±4,6 | ±(2,3+2,8L/1000) | ±2,3 | ±(1,8+2,8L/1000) | ±1,8 |
| SPARK 12.10.05 | 1200 | 1000 | 500 | ±(4,4+2,5L/1000) | ±4,4 | ±(2,2+2,5L/1000) | ±2,2 | ±(1,7+2,5L/1000) | ±1,7 |
| SPARK 12.10.07 | 1200 | 1000 | 700 | ±(4,6+2,6L/1000) | ±4,6 | ±(2,3+2,6L/1000) | ±2,3 | ±(1,8+2,6L/100o) | ±1,8 |
| SPARK 12.10.10 | 1200 | 1000 | 1000 | ±(4,6+2,8L/1000) | ±4,6 | ±(2,3+2,8L/1000) | ±2,3 | ±(1,8+2,8L/100o) | ±1,8 |
| SPARK 14.10.05 | 1400 | 1000 | 500 | ±(4,4+2,5L/1000) | ±4,4 | ±(2,2+2,5L/1000) | ±2,2 | ±(1,7+2,5L/1000) | ±1,7 |
| SPARK 14.10.07 | 1400 | 1000 | 700 | ±(4,6+2,6L/1000) | ±4,6 | ±(2,3+2,6L/1000) | ±2,3 | ±(1,8+2,6L/1000) | ±1,8 |
| SPARK 14.10.10 | 1400 | 1000 | 1000 | ±(4,6+2,8L/1000) | ±4,6 | ±(2,3+2,8L/1000) | ±2,3 | ±(1,8+2,8L/100o) | ±1,8 |
| SPARK 14.12.10 | 1400 | 1200 | 1000 | ±(4,9+2,9L/1000) | ±4,9 | ±(2,4+2,9L/1000) | ±2,4 | ±(1,9+2,9L/1000) | ±1,9 |
| SPARK 16.10.05 | 1600 | 1000 | 500 | ±(4,4+2,5L/1000) | ±4,4 | ±(2,2+2,5L/1000) | ±2,2 | ±(1,7+2,5L/1000) | ±1,7 |
| SPARK 16.10.07 | 1600 | 1000 | 700 | ±(4,6+2,6L/1000) | ±4,6 | ±(2,3+2,6L/1000) | ±2,3 | ±(1,8+2,6L/1000) | ±1,8 |
Примечание: * - при температуре окружающего воздуха от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;
MPEE - абсолютная погрешность измерений длины (пространственных измерений);
MPEp - абсолютная погрешность измерительной головки/датчика.
| Модификация | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности*, мкм ( | l - измеряемая длина в мм) | ||||||
| Измерительная голова PH10MQ Plus/PH10M Plus с контактным датчиком TP7M | Измерительная голова PH10MQ Plus/PH10M Plus с контактным датчиком TP20/TP200 Измерительная голова REVO-2 | Измерительная голова PH20 | |||||||
| Ось X | Ось Y | Ось Z | MPEe | MPEp | MPEe | MPEp | MPEe | MPEp | |
| SPARK 16.10.10 | 1600 | 1000 | 1000 | ±(4,6+2,8L/1000) | ±4,6 | ±(2,3+2,8L/1000) | ±2,3 | ±(1,8+2,8L/1000) | ±1,8 |
| SPARK 16.12.10 | 1600 | 1200 | 1000 | ±(4,9+2,9L/1000) | ±4,9 | ±(2,4+2,9L/1000) | ±2,4 | ±(1,9+2,9L/1000) | ±1,9 |
| SPARK 20.10.07 | 2000 | 1000 | 700 | ±(4,6+2,6L/1000) | ±4,6 | ±(2,3+2,6L/1000) | ±2,3 | ±(1,8+2,6L/1000) | ±1,8 |
| SPARK 20.10.10 | 2000 | 1000 | 1000 | ±(4,6+2,8L/1000) | ±4,6 | ±(2,3+2,8L/1000) | ±2,3 | ±(1,8+2,8L/1000) | ±1,8 |
| SPARK 20.12.10 | 2000 | 1200 | 1000 | ±(4,9+2,9L/1000) | ±4,9 | ±(2,4+2,9L/1000) | ±2,4 | ±(1,9+2,9L/1000) | ±1,9 |
| SPARK 25.10.10 | 2500 | 1000 | 1000 | ±(4,6+2,8L/1000) | ±4,6 | ±(2,3+2,8L/1000) | ±2,3 | ±(1,8+2,8L/1000) | ±1,8 |
| SPARK 25.12.10 | 2500 | 1200 | 1000 | ±(4,9+2,9L/1000) | ±4,9 | ±(2,4+2,9L/1000) | ±2,4 | ±(1,9+2,9L/1000) | ±1,9 |
| SPARK 25.15.10 | 2500 | 1500 | 1000 | ±(5,4+3,1L/1000) | ±5,4 | ±(2,4+3,1L/1000) | ±2,4 | ±(2,1+3,1L/1000) | ±2,1 |
| SPARK 25.15.13 | 2500 | 1500 | 1300 | ±(5,9+3,5L/1000) | ±5,9 | ±(3,0+3,5L/1000) | ±3,0 | ±(2,3+3,5L/1000) | ±2,3 |
| SPARK 25.20.15 | 2500 | 2000 | 1500 | ±(6,9+4,1L/1000) | ±6,9 | ±(3,5+4,1L/1000) | ±3,5 | ±(2,7+4,1L/1000) | ±2,7 |
| SPARK 30.10.10 | 3000 | 1000 | 1000 | ±(4,6+2,8L/1000) | ±4,6 | ±(2,3+2,8L/1000) | ±2,3 | ±(1,8+2,8L/1000) | ±1,8 |
| SPARK 30.12.10 | 3000 | 1200 | 1000 | ±(4,9+2,9L/1000) | ±4,9 | ±(2,4+2,9L/1000) | ±2,4 | ±(1,9+2,9L/1000) | ±1,9 |
| SPARK 30.15.10 | 3000 | 1500 | 1000 | ±(5,4+3,1L/1000) | ±5,4 | ±(2,7+3,1L/1000) | ±2,7 | ±(2,1+3,1L/1000) | ±2,1 |
| SPARK 30.15.13 | 3000 | 1500 | 1300 | ±(5,9+3,5L/1000) | ±5,9 | ±(3,0+3,5L/1000) | ±3,0 | ±(2,3+3,5L/1000) | ±2,3 |
| SPARK 30.20.15 | 3000 | 2000 | 1500 | ±(6,9+4,1L/1000) | ±6,9 | ±(3,5+4,1L/1000) | ±3,5 | ±(2,7+4,1L/1000) | ±2,7 |
| SPARK 40.10.10 | 4000 | 1000 | 1000 | ±(4,6+2,8L/1000) | ±4,6 | ±(2,3+2,8L/1000) | ±2,3 | ±(1,8+2,8L/1000) | ±1,8 |
| SPARK 40.12.10 | 4000 | 1200 | 1000 | ±(4,9+2,9L/1000) | ±4,9 | ±(2,4+2,9L/1000) | ±2,4 | ±(1,9+2,9L/1000) | ±1,9 |
| SPARK 40.15.10 | 4000 | 1500 | 1000 | ±(5,4+3,1L/1000) | ±5,4 | ±(2,7+3,1L/1000) | ±2,7 | ±(2,1+3,1L/1000) | ±2,1 |
| SPARK 40.15.13 | 4000 | 1500 | 1300 | ±(5,9+3,5L/1000) | ±5,9 | ±(3,0+3,5L/1000) | ±3,0 | ±(2,3+3,5L/1000) | ±2,3 |
| SPARK 40.20.15 | 4000 | 2000 | 1500 | ±(6,9+4,1L/1000) | ±6,9 | ±(3,5+4,1L/1000) | ±3,5 | ±(2,7+4,1L/1000) | ±2,7 |
Примечание: * - при температуре окружающего воздуха от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;
MPEE - абсолютная погрешность измерений длины (пространственных измерений);
MPEp - абсолютная погрешность измерительной головки/датчика.
Таблица 3 - Метрологические характеристики КИМ
| Модификация | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||
| Измерительная голова PH10MQ Plus/PH10M c контактным датчиком SP25M | Контактный датчик SP80 | ||||||
| Ось X | Ось Y | Ось Z | MPEe | MPEp | MPEe | MPEp | |
| SPARK 06.05.05 | 600 | 500 | 500 | ±(1,6+2,3L/1000) | ±1,6 | ±(1,2+2,3L/1000) | ±1,2 |
| SPARK 08.07.05 | 800 | 700 | 500 | ±(1,7+2,4L/1000) | ±1,7 | ±(1,3+2,4L/1000) | ±1,3 |
| SPARK 08.07.07 | 800 | 700 | 700 | ±(1,8+2,5L/1000) | ±1,8 | ±(1,4+2,5L/1000) | ±1,4 |
| SPARK 10.07.05 | 1000 | 700 | 500 | ±(1,7+2,4L/1000) | ±1,7 | ±(1,3+2,4L/1000) | ±1,3 |
| SPARK 10.07.07 | 1000 | 700 | 700 | ±(1,8+2,5L/1000) | ±1,8 | ±(1,4+2,5L/1000) | ±1,4 |
| SPARK 10.08.07 | 1000 | 800 | 700 | ±(1,8+2,5L/1000) | ±1,8 | ±(1,4+2,5L/1000) | ±1,4 |
| SPARK 10.07.10 | 1000 | 700 | 1000 | ±(1,8+2,7L/1000) | ±1,8 | ±(1,4+2,7L/1000) | ±1,4 |
| SPARK 10.10.05 | 1000 | 1000 | 500 | ±(1,7+2,5L/1000) | ±1,7 | ±(1,3+2,5L/1000) | ±1,3 |
| SPARK 10.10.07 | 1000 | 1000 | 700 | ±(1,8+2,6L/1000) | ±1,8 | ±(1,4+2,6L/1000) | ±1,4 |
| SPARK 10.10.10 | 1000 | 1000 | 1000 | ±(1,8+2,8L/1000) | ±1,8 | ±(1,4+2,8L/1000) | ±1,4 |
| SPARK 12.10.05 | 1200 | 1000 | 500 | ±(1,7+2,5L/1000) | ±1,7 | ±(1,3+2,5L/1000) | ±1,3 |
| SPARK 12.10.07 | 1200 | 1000 | 700 | ±(1,8+2,6L/100o) | ±1,8 | ±(1,4+2,6L/1000) | ±1,4 |
| SPARK 12.10.10 | 1200 | 1000 | 1000 | ±(1,8+2,8L/100o) | ±1,8 | ±(1,4+2,8L/1000) | ±1,4 |
| SPARK 14.10.05 | 1400 | 1000 | 500 | ±(1,7+2,5L/1000) | ±1,7 | ±(1,3+2,5L/1000) | ±1,3 |
| SPARK 14.10.07 | 1400 | 1000 | 700 | ±(1,8+2,6L/100o) | ±1,8 | ±(1,4+2,6L/1000) | ±1,4 |
| SPARK 14.10.10 | 1400 | 1000 | 1000 | ±(1,8+2,8L/1000) | ±1,8 | ±(1,4+2,8L/1000) | ±1,4 |
| SPARK 14.12.10 | 1400 | 1200 | 1000 | ±(1,9+2,9L/1000) | ±1,9 | ±(1,5+2,9L/1000) | ±1,5 |
| SPARK 16.10.05 | 1600 | 1000 | 500 | ±(1,7+2,5L/1000) | ±1,7 | ±(1,3+2,5L/1000) | ±1,3 |
| SPARK 16.10.07 | 1600 | 1000 | 700 | ±(1,8+2,6L/1000) | ±1,8 | ±(1,4+2,6L/1000) | ±1,4 |
Примечание: * - при температуре окружающего воздуха от плюс 18 °C до плюс 22 °C и относительной влажности воздуха от 25% до 85 %;
MPEE - абсолютная погрешность измерений длины (пространственных измерений);
MPEp - абсолютная погрешность измерительной головки.
| Модификация | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||
| Измерительная голова PH10MQ Plus/PH10M c контактным датчиком SP25M | Контактный датчик SP80 | ||||||
| Ось X | Ось Y | Ось Z | MPEe | MPEp | MPEe | MPEp | |
| SPARK 16.10.10 | 1600 | 1000 | 1000 | ±(1,8+2,8L/1000) | ±1,8 | ±(1,4+2,8L/1000) | ±1,4 |
| SPARK 16.12.10 | 1600 | 1200 | 1000 | ±(1,9+2,9L/1000) | ±1,9 | ±(1,5+2,9L/1000) | ±1,5 |
| SPARK 20.10.07 | 2000 | 1000 | 700 | ±(1,8+2,6L/1000) | ±1,8 | ±(1,4+2,6L/1000) | ±1,4 |
| SPARK 20.10.10 | 2000 | 1000 | 1000 | ±(1,8+2,8L/1000) | ±1,8 | ±(1,4+2,8L/1000) | ±1,4 |
| SPARK 20.12.10 | 2000 | 1200 | 1000 | ±(1,9+2,9L/1000) | ±1,9 | ±(1,5+2,9L/1000) | ±1,5 |
| SPARK 25.10.10 | 2500 | 1000 | 1000 | ±(1,8+2,8L/1000) | ±1,8 | ±(1,4+2,8L/1000) | ±1,4 |
| SPARK 25.12.10 | 2500 | 1200 | 1000 | ±(1,9+2,9L/1000) | ±1,9 | ±(1,5+2,9L/1000) | ±1,5 |
| SPARK 25.15.10 | 2500 | 1500 | 1000 | ±(2,1+3,1L/1000) | ±2,1 | ±(1,7+3,1L/1000) | ±1,7 |
| SPARK 25.15.13 | 2500 | 1500 | 1300 | ±(2,3+3,5L/1000) | ±2,3 | ±(1,9+3,5L/1000) | ±1,9 |
| SPARK 25.20.15 | 2500 | 2000 | 1500 | ±(2,7+4,1L/1000) | ±2,7 | ±(2,3+4,1L/1000) | ±2,3 |
| SPARK 30.10.10 | 3000 | 1000 | 1000 | ±(1,8+2,8L/1000) | ±1,8 | ±(1,4+2,8L/1000) | ±1,4 |
| SPARK 30.12.10 | 3000 | 1200 | 1000 | ±(1,9+2,9L/1000) | ±1,9 | ±(1,5+2,9L/1000) | ±1,5 |
| SPARK 30.15.10 | 3000 | 1500 | 1000 | ±(2,1+3,1L/1000) | ±2,1 | ±(1,7+3,1L/1000) | ±1,7 |
| SPARK 30.15.13 | 3000 | 1500 | 1300 | ±(2,3+3,5L/1000) | ±2,3 | ±(1,9+3,5L/1000) | ±1,9 |
| SPARK 30.20.15 | 3000 | 2000 | 1500 | ±(2,7+4,1L/1000) | ±2,7 | ±(2,3+4,1L/1000) | ±2,3 |
| SPARK 40.10.10 | 4000 | 1000 | 1000 | ±(1,8+2,8L/1000) | ±1,8 | ±(1,4+2,8L/1000) | ±1,4 |
| SPARK 40.12.10 | 4000 | 1200 | 1000 | ±(1,9+2,9L/1000) | ±1,9 | ±(1,5+2,9L/1000) | ±1,5 |
| SPARK 40.15.10 | 4000 | 1500 | 1000 | ±(2,1+3,1L/1000) | ±2,1 | ±(1,7+3,1L/1000) | ±1,7 |
| SPARK 40.15.13 | 4000 | 1500 | 1300 | ±(2,3+3,5L/1000) | ±2,3 | ±(1,9+3,5L/1000) | ±1,9 |
| SPARK 40.20.15 | 4000 | 2000 | 1500 | ±(2,7+4,1L/1000) | ±2,7 | ±(2,3+4,1L/1000) | ±2,3 |
Примечание: * - при температуре окружающего воздуха от плюс 18 °C до плюс 22 °C и относительной влажности воздуха от 25% до 85 %;
MPEE - абсолютная погрешность измерений длины (пространственных измерений);
MPEp - абсолютная погрешность измерительной головки.
Таблица 4 - Метрологические характеристики КИМ
| Модификация | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности*, мкм (-L - измеряемая длина в мм) | |||||||
| Лазерный сканер Optiscan D1015 | Лазерный сканер Optiscan D1040 | Лазерный сканер Optiscan D1080 | |||||||
| Ось X | Ось Y | Ось Z | MPEe | MPEp | MPEe | MPEp | MPEe | MPEp | |
| SPARK 06.05.05 | 600 | 500 | 500 | ±(4,6+2,3L/1000) | ±4,6 | ±(6,6+2,3L/1000) | ±6,6 | ±(14,6+2,3L/1000) | ±14,6 |
| SPARK 08.07.05 | 800 | 700 | 500 | ±(4,7+2,4L/1000) | ±4,7 | ±(6,7+2,4L/1000) | ±6,7 | ±(14,7+2,4L/1000) | ±14,7 |
| SPARK 08.07.07 | 800 | 700 | 700 | ±(4,8+2,5L/1000) | ±4,8 | ±(6,8+2,5L/1000) | ±6,8 | ±(14,8+2,5L/1000) | ±14,8 |
| SPARK 10.07.05 | 1000 | 700 | 500 | ±(4,7+2,4L/1000) | ±4,7 | ±(6,7+2,4L/1000) | ±6,7 | ±(14,7+2,4L/1000) | ±14,7 |
| SPARK 10.07.07 | 1000 | 700 | 700 | ±(4,8+2,5L/1000) | ±4,8 | ±(6,8+2,5L/1000) | ±6,8 | ±(14,8+2,5L/1000) | ±14,8 |
| SPARK 10.08.07 | 1000 | 800 | 700 | ±(4,8+2,5L/1000) | ±4,8 | ±(6,8+2,5L/1000) | ±6,8 | ±(14,8+2,5L/1000) | ±14,8 |
| SPARK 10.07.10 | 1000 | 700 | 1000 | ±(4,8+2,7L/1000) | ±4,8 | ±(6,8+2,7L/1000) | ±6,8 | ±(14,8+2,7L/1000) | ±14,8 |
| SPARK 10.10.05 | 1000 | 1000 | 500 | ±(4,7+2,5L/1000) | ±4,7 | ±(6,7+2,5L/1000) | ±6,7 | ±(14,7+2,5L/1000) | ±14,7 |
| SPARK 10.10.07 | 1000 | 1000 | 700 | ±(4,8+2,6L/1000) | ±4,8 | ±(6,8+2,6L/1000) | ±6,8 | ±(14,8+2,6L/1000) | ±14,8 |
| SPARK 10.10.10 | 1000 | 1000 | 1000 | ±(4,8+2,8L/1000) | ±4,8 | ±(6,8+2,8L/1000) | ±6,8 | ±(14,8+2,8L/1000) | ±14,8 |
| SPARK 12.10.05 | 1200 | 1000 | 500 | ±(4,7+2,5L/1000) | ±4,7 | ±(6,7+2,5L/1000) | ±6,7 | ±(14,7+2,5L/1000) | ±14,7 |
| SPARK 12.10.07 | 1200 | 1000 | 700 | ±(4,8+2,6L/1000) | ±4,8 | ±(6,8+2,6L/1000) | ±6,8 | ±(14,8+2,6L/1000) | ±14,8 |
| SPARK 12.10.10 | 1200 | 1000 | 1000 | ±(4,8+2,8L/1000) | ±4,8 | ±(6,8+2,8L/1000) | ±6,8 | ±(14,8+2,8L/1000) | ±14,8 |
| SPARK 14.10.05 | 1400 | 1000 | 500 | ±(4,7+2,5L/1000) | ±4,7 | ±(6,7+2,5L/1000) | ±6,7 | ±(14,7+2,5L/1000) | ±14,7 |
| SPARK 14.10.07 | 1400 | 1000 | 700 | ±(4,8+2,6L/1000) | ±4,8 | ±(6,8+2,6L/1000) | ±6,8 | ±(14,8+2,6L/1000) | ±14,8 |
| SPARK 14.10.10 | 1400 | 1000 | 1000 | ±(4,8+2,8L/1000) | ±4,8 | ±(6,8+2,8L/1000) | ±6,8 | ±(14,8+2,8L/1000) | ±14,8 |
| SPARK 14.12.10 | 1400 | 1200 | 1000 | ±(4,9+2,9L/1000) | ±4,9 | ±(6,9+2,9L/1000) | ±6,9 | ±(14,9+2,9L/1000) | ±14,9 |
| SPARK 16.10.05 | 1600 | 1000 | 500 | ±(4,7+2,5L/1000) | ±4,7 | ±(6,7+2,5L/1000) | ±6,7 | ±(14,7+2,5L/1000) | ±14,7 |
| SPARK 16.10.07 | 1600 | 1000 | 700 | ±(4,8+2,6L/1000) | ±4,8 | ±(6,8+2,6L/1000) | ±6,8 | ±(14,8+2,6L/1000) | ±14,8 |
| SPARK 16.10.10 | 1600 | 1000 | 1000 | ±(4,8+2,8L/1000) | ±4,8 | ±(6,8+2,8L/1000) | ±6,8 | ±(14,8+2,8L/1000) | ±14,8 |
Примечание: * - при температуре окружающего воздуха от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;
MPEE - абсолютная погрешность измерений длины (пространственных измерений);
MPEp - абсолютная погрешность измерительной головки/датчика.
| Модификация | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности*, мкм (-L - измеряемая длина в мм) | |||||||
| Лазерный сканер Optiscan D1015 | Лазерный сканер Optiscan D1040 | Лазерный сканер Optiscan D1080 | |||||||
| Ось X | Ось Y | Ось Z | MPEe | MPEp | MPEe | MPEp | MPEe | MPEp | |
| SPARK 16.12.10 | 1600 | 1200 | 1000 | ±(4,9+2,9L/1000) | ±4,9 | ±(6,9+2,9L/1000) | ±6,9 | ±(14,9+2,9L/1000) | ±14,9 |
| SPARK 20.10.07 | 2000 | 1000 | 700 | ±(4,8+2,6L/1000) | ±4,8 | ±(6,8+2,6L/1000) | ±6,8 | ±(14,8+2,6L/1000) | ±14,8 |
| SPARK 20.10.10 | 2000 | 1000 | 1000 | ±(4,8+2,8L/1000) | ±4,8 | ±(6,8+2,8L/1000) | ±6,8 | ±(14,8+2,8L/1000) | ±14,8 |
| SPARK 20.12.10 | 2000 | 1200 | 1000 | ±(4,9+2,9L/1000) | ±4,9 | ±(6,9+2,9L/1000) | ±6,9 | ±(14,9+2,9L/1000) | ±14,9 |
| SPARK 25.10.10 | 2500 | 1000 | 1000 | ±(4,8+2,8L/1000) | ±4,8 | ±(6,8+2,8L/1000) | ±6,8 | ±(14,8+2,8L/1000) | ±14,8 |
| SPARK 25.12.10 | 2500 | 1200 | 1000 | ±(4,9+2,9L/1000) | ±4,9 | ±(6,9+2,9L/1000) | ±6,9 | ±(14,9+2,9L/1000) | ±14,9 |
| SPARK 25.15.10 | 2500 | 1500 | 1000 | ±(5,1+3,1L/1000) | ±5,1 | ±(7,1+3,1L/1000) | ±7,1 | ±(15,1+3,1L/1000) | ±15,1 |
| SPARK 25.15.13 | 2500 | 1500 | 1300 | ±(5,3+3,5L/1000) | ±5,3 | ±(7,3+3,5L/1000) | ±7,3 | ±(15,3+3,5L/1000) | ±15,3 |
| SPARK 25.20.15 | 2500 | 2000 | 1500 | ±(5,7+4,1L/1000) | ±5,7 | ±(7,7+4,1L/1000) | ±7,7 | ±(15,7+4,1L/1000) | ±15,7 |
| SPARK 30.10.10 | 3000 | 1000 | 1000 | ±(4,8+2,8L/1000) | ±4,8 | ±(6,8+2,8L/1000) | ±6,8 | ±(14,8+2,8L/1000) | ±14,8 |
| SPARK 30.12.10 | 3000 | 1200 | 1000 | ±(4,9+2,9L/1000) | ±4,9 | ±(6,9+2,9L/1000) | ±6,9 | ±(14,9+2,9L/1000) | ±14,9 |
| SPARK 30.15.10 | 3000 | 1500 | 1000 | ±(5,1+3,1L/1000) | ±5,1 | ±(7,1+3,1L/1000) | ±7,1 | ±(15,1+3,1L/1000) | ±15,1 |
| SPARK 30.15.13 | 3000 | 1500 | 1300 | ±(5,3+3,5L/1000) | ±5,3 | ±(7,3+3,5L/1000) | ±7,3 | ±(15,3+3,5L/1000) | ±15,3 |
| SPARK 30.20.15 | 3000 | 2000 | 1500 | ±(5,7+4,1L/1000) | ±5,7 | ±(7,7+4,1L/1000) | ±7,7 | ±(15,7+4,1L/1000) | ±15,7 |
| SPARK 40.10.10 | 4000 | 1000 | 1000 | ±(4,8+2,8L/1000) | ±4,8 | ±(6,8+2,8L/1000) | ±6,8 | ±(14,8+2,8L/1000) | ±14,8 |
| SPARK 40.12.10 | 4000 | 1200 | 1000 | ±(4,9+2,9L/1000) | ±4,9 | ±(6,9+2,9L/1000) | ±6,9 | ±(14,9+2,9L/1000) | ±14,9 |
| SPARK 40.15.10 | 4000 | 1500 | 1000 | ±(5,1+3,1L/1000) | ±5,1 | ±(7,1+3,1L/1000) | ±7,1 | ±(15,1+3,1L/1000) | ±15,1 |
| SPARK 40.15.13 | 4000 | 1500 | 1300 | ±(5,3+3,5L/1000) | ±5,3 | ±(7,3+3,5L/1000) | ±7,3 | ±(15,3+3,5L/1000) | ±15,3 |
| SPARK 40.20.15 | 4000 | 2000 | 1500 | ±(5,7+4,1L/1000) | ±5,7 | ±(7,7+4,1L/1000) | ±7,7 | ±(15,7+4,1L/1000) | ±15,7 |
Примечание: * - при температуре окружающего воздуха от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;
MPEE - абсолютная погрешность измерений длины (пространственных измерений);
MPEp - абсолютная погрешность измерительной головки/датчика.
| Модификация | Габаритные размеры, мм, не более | Масса, кг, не более | Максимальная масса измеряемой детали, кг | ||
| Длина | Ширина | Высота | |||
| SPARK 06.05.05 | 1455 | 1252 | 2575 | 1040 | 800 |
| SPARK 08.07.05 | 1745 | 1555 | 2575 | 1550 | 1350 |
| SPARK 08.07.07 | 1745 | 1555 | 2575 | 1600 | 1350 |
| SPARK 10.07.05 | 2035 | 1555 | 2575 | 2060 | 1900 |
| SPARK 10.07.07 | 2035 | 1555 | 2975 | 2075 | 1900 |
| SPARK 10.08.07 | 2035 | 1655 | 2975 | 2150 | 1900 |
| SPARK 10.07.10 | 2035 | 1555 | 3575 | 2100 | 1900 |
| SPARK 10.10.05 | 2035 | 1855 | 2575 | 2250 | 1900 |
| SPARK 10.10.07 | 2035 | 1855 | 2975 | 2270 | 1900 |
| SPARK 10.10.10 | 2035 | 1855 | 3575 | 2290 | 1900 |
| SPARK 12.10.05 | 2235 | 1855 | 2575 | 2760 | 3400 |
| SPARK 12.10.07 | 2235 | 1855 | 2975 | 2775 | 3400 |
| SPARK 12.10.10 | 2235 | 1855 | 3575 | 2800 | 3400 |
| SPARK 14.10.05 | 2435 | 1855 | 2575 | 3270 | 3400 |
| SPARK 14.10.07 | 2435 | 1855 | 2975 | 3280 | 3400 |
| SPARK 14.10.10 | 2435 | 1855 | 3575 | 3310 | 3400 |
| SPARK 14.12.10 | 2435 | 2055 | 3575 | 4130 | 3600 |
| SPARK 16.10.05 | 2635 | 1855 | 2650 | 3775 | 3400 |
| SPARK 16.10.07 | 2635 | 1855 | 3050 | 3790 | 3400 |
| SPARK 16.10.10 | 2635 | 1855 | 3650 | 3815 | 3400 |
| SPARK 16.12.10 | 2635 | 2055 | 3650 | 4850 | 4100 |
| SPARK 20.10.07 | 3035 | 1855 | 3050 | 4360 | 4200 |
| SPARK 20.10.10 | 3035 | 1855 | 3650 | 4390 | 4200 |
| SPARK 20.12.10 | 3035 | 2055 | 3650 | 5215 | 4400 |
| SPARK 25.10.10 | 3535 | 1855 | 3700 | 5790 | 5150 |
| SPARK 25.12.10 | 3535 | 2055 | 3700 | 6830 | 5250 |
| SPARK 25.15.10 | 3535 | 2445 | 3750 | 8950 | 5250 |
| SPARK 25.15.13 | 3535 | 2445 | 4100 | 9100 | 5250 |
| SPARK 25.20.15 | 3535 | 2945 | 4750 | 10310 | 5250 |
| SPARK 30.10.10 | 4035 | 1855 | 3700 | 7190 | 6100 |
| SPARK 30.12.10 | 4035 | 2055 | 3700 | 8450 | 6100 |
| SPARK 30.15.10 | 4490 | 2445 | 3750 | 10565 | 6100 |
| SPARK 30.15.13 | 4490 | 2445 | 4100 | 10720 | 6100 |
| SPARK 30.20.15 | 4490 | 2945 | 4750 | 12400 | 6100 |
| SPARK 40.10.10 | 5775 | 1855 | 3700 | 9990 | 6100 |
| SPARK 40.12.10 | 5775 | 2055 | 3700 | 11700 | 6100 |
| SPARK 40.15.10 | 5775 | 2445 | 3750 | 13800 | 6100 |
| SPARK 40.15.13 | 5775 | 2445 | 4100 | 14000 | 6100 |
| SPARK 40.20.15 | 5775 | 2945 | 4750 | 16500 | 6100 |
| Наименование характеристики | Значение |
| Температура окружающего воздуха, °С | от +15 до +35 |
| Допускаемое изменение температуры, °С, не более, в течение 1 ч | 1,0 |
| Температурный градиент по объему, °С на метр | 1,0 |
| Относительная влажность воздуха, % | от 25 до 85 |
| Напряжение питания переменного тока, В | 220±22/110±11 |
| Частота переменного тока, Гц | 50±2,5/60±3 |
Наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатно-измерительная | SPARK | 1 шт. |
| Пульт управления КИМ | _ | 1 шт. |
| Набор контактных датчиков | _ | 1 компл. |
| Шкаф управления | _ | 1 шт. |
| Лазерный сканер* | _ | По заказу |
| Система температурной компенсации * | _ | По заказу |
| Руководство по эксплуатации | _ | 1 экз. |
| Руководство пользователя ПО | _ | 1 экз. |
| Сфера | _ | 1 шт. |
| Примечание:* - поставляется по дополнительному заказу | ||
Приведены в разделе 7 «Инструкции по работе с КИМ» в «Машины координатноизмерительные SPARK. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г.№ 472;
«Стандарт предприятия. Машины координатно-измерительные SPARK».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
