| Номер в госреестре | 92352-24 |
| Наименование СИ | Приборы универсальные весоизмерительные |
| Обозначение типа СИ | ПВ-500 |
| Изготовитель | Закрытое акционерное общество "Промавтоматика" (ЗАО "Промавтоматика"), г. Кемерово |
| Год регистрации | 2024 |
| Срок свидетельства | 10.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы универсальные весоизмерительные ПВ-500 (далее - ПВ) предназначены для измерений и преобразований аналоговых или цифровых выходных сигналов весоизмерительных датчиков (далее - датчик) в цифровую форму, отображение измерительной информации на встроенном цифровом дисплее и передачи этой информации периферийным устройствам.
Принцип действия ПВ основан на измерении аналогового электрического сигнала от весоизмерительных тензорезисторных датчиков (далее - датчик) с последующим преобразованием в цифровой код и выводе измерительной информации на встроенный дисплей ПВ, а также передаче этой информации в цифровом виде на внешние периферийные устройства.
ПВ представляют собой электронные устройства, состоящие из стабилизированного источника питания датчиков, аналого-цифрового преобразователя, процессора обработки данных, дисплея, клавиатуры управления и интерфейсов связи.
Корпус ПВ выполнен из окрашенной стали с отрывающейся дверцей. На передней панели располагается пленочная клавиатура, с помощью которой можно переключать отображаемую на дисплее информацию и производить изменение настроечных параметров.
Передача данных на периферийные устройства осуществляется по различным интерфейсам: RS-232/RS-485/Ethernet.
ПВ снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- определение стабильного равновесия (4.4.2);
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство тарирования (Т.2.7.4);
- выбор различных единиц измерений массы (2.1);
- режим работы многоинтервальных весов (Т.3.2.6);
- дискретное и непрерывное суммирование;
- управление дискретными входами и выходами;
- непрерывное суммирование и управление дискретными входами и выходами;
- отображение результатов взвешивания в единицах массы, передаваемых через цифровой интерфейс от датчиков с цифровым выходным сигналом.

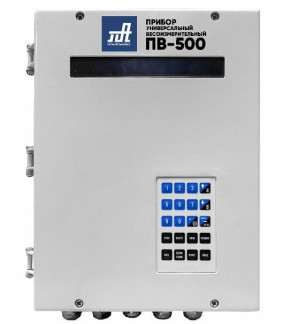

Общий вид ПВ представлен на рисунке 1.
Рисунок 1 - Общий вид ПВ
Заводской номер ПВ наносится фотохимическим способом в цифровом формате на маркировочную табличку, расположенную на корпусе (7 арабских цифр).

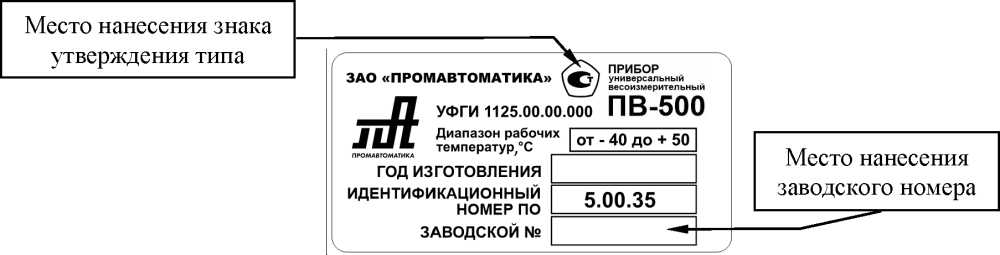

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 2.
Пломбирование и нанесение знака поверки на ПВ не предусмотрены.
Рисунок 2 - Маркировочная табличка с местами нанесения знака утверждения типа и заводского номера
Программное обеспечение (далее - ПО) ПВ является встроенным, используется в стационарной (закрепленной) аппаратной части.
ПО разделено на метрологически значимую и метрологически незначимую части. Идентификационные данные метрологически значимой части ПО отображаются на дисплее при включении.
Изменение ПО через интерфейс пользователя невозможно.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | |
| Номер версии (идентификационный номер) ПО*, не ниже | 5.ХХ.ХХ |
| Цифровой идентификатор ПО* | |
| * Символы «ХХ.ХХ» принимают значения от 00.35 до 99.99 включительно и относится к метрологически незначимой части ПО. Конструкция ПВ не предусматривает вычисление цифрового идентификатора ПО. | |
Уровень защиты ПО: «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности по ГОСТ OIML R 76-1-2011 | средний (III) |
| Значение доли предела допускаемой погрешности ПВ от предела допускаемой погрешности весов в сборе (pi) | 0,5 |
| Максимальное число поверочных интервалов (п) | 6000 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания датчика (UeXc), В | 5 |
| Минимальное входное напряжение, приходящееся на один поверочный интервал (Д Umin), мкВ | 3,9 |
| Минимальное напряжение в диапазоне измерений (UMRmin), мВ | -19,5 |
| Максимальное напряжение в диапазоне измерений (UMRmax), мВ | +19,5 |
| Диапазон измерения входного сигнала, мВ/В | от -3,9 до +3,9 |
| Минимальное полное сопротивление датчиков (R Lmn), Ом | 80 |
| Максимальное полное сопротивление датчиков (R Lmax), Ом | 5000 |
| Максимальное количество измерительных каналов для датчиков | 4 |
| Кабельное соединение с датчиком, количество проводов | 4 или 6 |
| Максимальное значение отношения длины кабеля к поперечному сечению, (L/A )max, м/мм2 | 285 |
| Особый диапазон температур, °С | от -40 до +50 |
| Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц | 22O+33 50±2 |
| Потребляемая мощность, Вт, не более | 31 |
| Число разрядов индикации | 40 |
| Высота цифр индикации, мм | 5 |
| Число строк индикации | 2 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 250 160 396 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Масса, кг, не более | 6,5 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 20000 |
наносится фотохимическим способом на маркировочную табличку, расположенную на корпусе ПВ, и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор универсальный весоизмерительный | ПВ-500 | 1 шт. |
| Руководство по эксплуатации | УФГИ 1125.00.00.000 РЭ | 1 экз. |
приведены в пункте 1.4 «Устройство, принцип работы ПВ. Метод измерений» УФГИ 1125.00.00.000 РЭ «Приборы универсальные весоизмерительные ПВ-500. Руководство по эксплуатации».
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 26.51.66-085-00230929-2023 «Приборы универсальные весоизмерительные ПВ-500. Технические условия».
