Резервуар горизонтальный цилиндрический двустенный наземный РГЦ40 (10+10+10+10), 92353-24

Резервуар горизонтальный цилиндрический двустенный наземный РГЦ40 (10+10+10+10) (далее - резервуар) предназначен для измерений объема светлых нефтепродуктов, а также для их приема, хранения и отпуска.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	92353-24
Наименование СИ	Резервуар горизонтальный цилиндрический двустенный наземный
Обозначение типа СИ	РГЦ40 (10+10+10+10)
Изготовитель	Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар"), г. Москва
Год регистрации	2024
МПИ (интервал между поверками)	5 лет
Описание типа	скачать
Методика поверки	скачать

Назначение

Резервуар горизонтальный цилиндрический двустенный наземный

РГЦ40 (10+10+10+10) (далее - резервуар) предназначен для измерений объема светлых нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Принцип действия резервуара основан на заполнении его светлыми нефтепродуктами до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице.

Конструктивно резервуар представляет собой горизонтально расположенный четырехсекционный двустенный стальной цилиндрический сосуд с плоскими днищами.

К настоящему типу средств измерений относится резервуар горизонтальный цилиндрический двустенный наземный РГЦ40 (10+10+10+10) с заводским номером 21.9919.0046.1.

Резервуар расположен на территории объекта «Отделение «Лахденпохья», г. Лахденпохья (Республика Карелия).

Заводской номер в виде арабских цифр, разделенных символом «.», наносится методом металлофото на таблички, расположенные на крышках люков резервуара.

Пломбирование резервуара не предусмотрено.

Нанесение знака поверки на резервуар не предусмотрено.

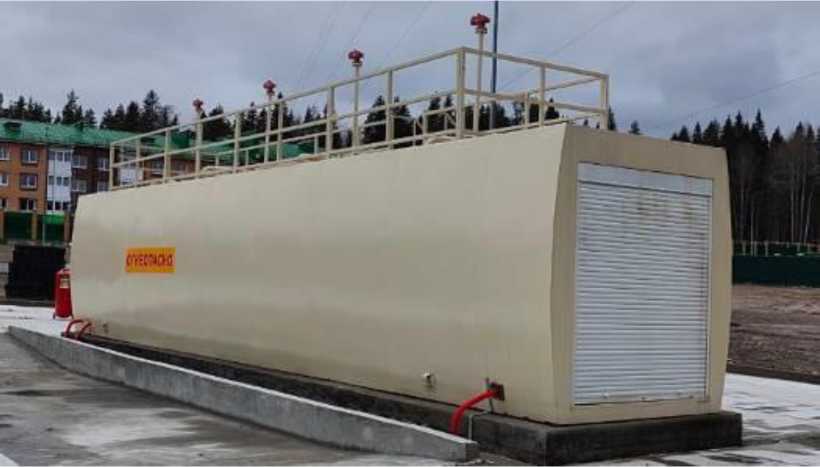

Рисунок 1 - Общий вид резервуара

секция 1

секция 2

секция 3

секция 4

Рисунок 2 - Общий вид горловин

секция 3

секция 4

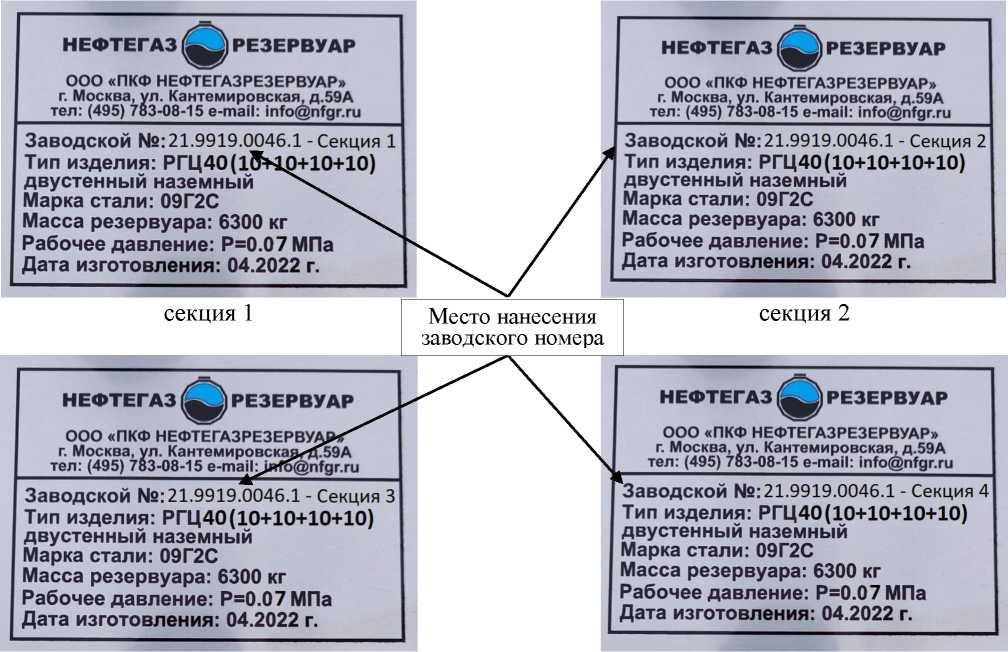

Рисунок 3 - Общий вид табличек

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	40
Номинальная вместимость отдельной секции, м3	10
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Количество секций	4
Рабочее давление, МПа	0,07
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа	от -60 до +40 от 84 до 106,7
Срок службы, лет, не менее	10

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Резервуар горизонтальный цилиндрический двустенный наземный	РГЦ40 (10+10+10+10)	1
Паспорт	_	1

Сведения о методах измерений

приведены в разделе 1 «Основные сведения об изделии» паспорта.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
