| Номер в госреестре | 92354-24 |
| Наименование СИ | Резервуары горизонтальные цилиндрические двустенные подземные |
| Обозначение типа СИ | РГЦ50 |
| Изготовитель | Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар"), г. Москва |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные цилиндрические двустенные подземные РГЦ50 (далее -резервуары) предназначены для измерений объема светлых нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их светлыми нефтепродуктами до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице.
Конструктивно резервуары представляют собой горизонтально расположенные односекционные двустенные стальные цилиндрические сосуды с коническими днищами.
К настоящему типу средств измерений относятся резервуары горизонтальные цилиндрические двустенные подземные РГЦ50 с заводскими номерами 21.9919.0046.3, 21.9919.0046.4, 21.9919.0046.5, 21.9919.0046.6.
Резервуары расположены на территории объекта «Отделение «Лахденпохья», г. Лахденпохья (Республика Карелия).
Заводской номер в виде арабских цифр, разделенных символом «.», наносится методом металлофото на табличку, расположенную на крышке горловины резервуара.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.

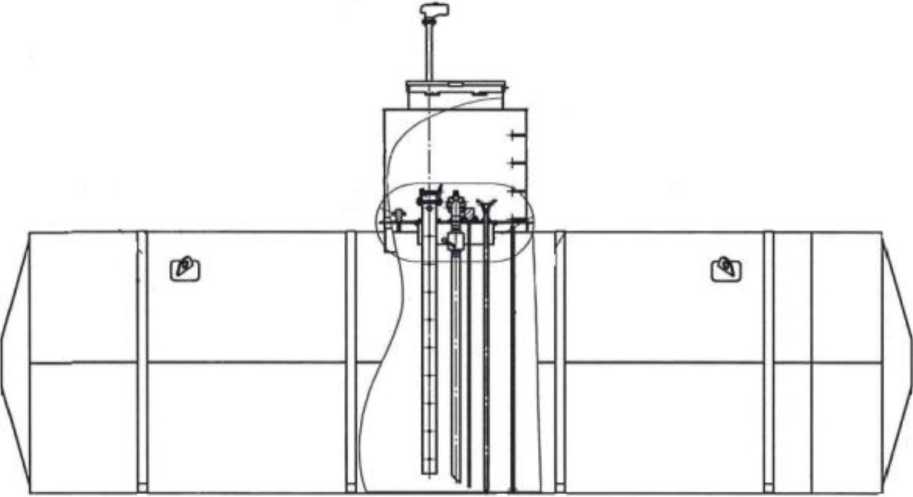

Рисунок 1 - Эскиз общего вида резервуаров
21.9919.0046.3 21.9919.0046.4 21.9919.0046.5 21.9919.0046.6

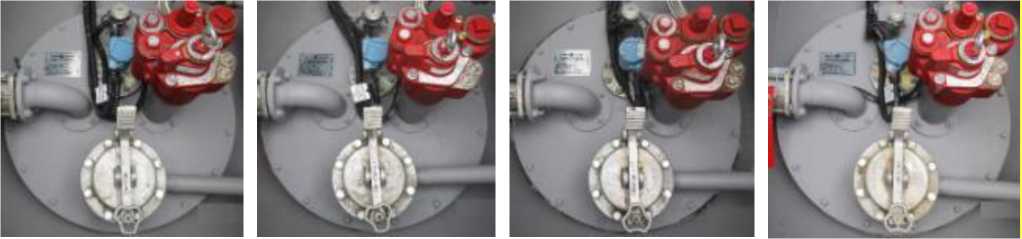

Рисунок 2 - Общий вид горловин
НЕФТЕГАЗ^*) РЕЗЕРВУАР
ООО "ПКФ НЕФТЕГАЗРЕЗЕРВУАР" г.Момва, ул Кантемировская 59А т/факс: (495) 783 08 15 e-mailJnfoQnfar.m
Заводской N>:21.9919.0046.3
Тип изделия: РГЦ50 X. двустенный подземный X.
Марка стали: 09Г2С X
Масса резервуара: 7200 кг Рабочее давление: Р=0.07 МПа Дата изготовления: 04.2022 г.
21.9919.0046.4
21.9919.0046.3
Место нанесения заводского номера
Заводской Ne:21.9919.0046.5 *
Тип изделия: РГЦ50 двустенный подземный Марка стали:09Г2С Масса резервуара: 7200 кг Рабочее давление: Р=0.07 МПа Дата изготовления: 04.2022 г.
НЕФТЕГАЗ ы РЕЗЕРВУАР
ООО "ПКФ НЕФТЕГАЗРЕЗЕРВУАР" г Москва, ул. Кантемировская 59А Пфакс. (495) 783 08 15 e-m«<l3nfo®nfgrj
21.9919.0046.5
21.9919.0046.6

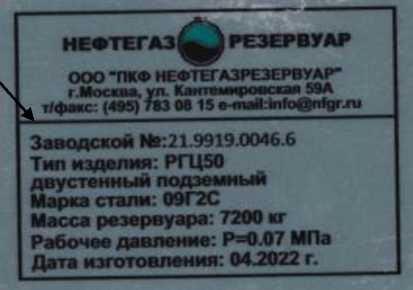

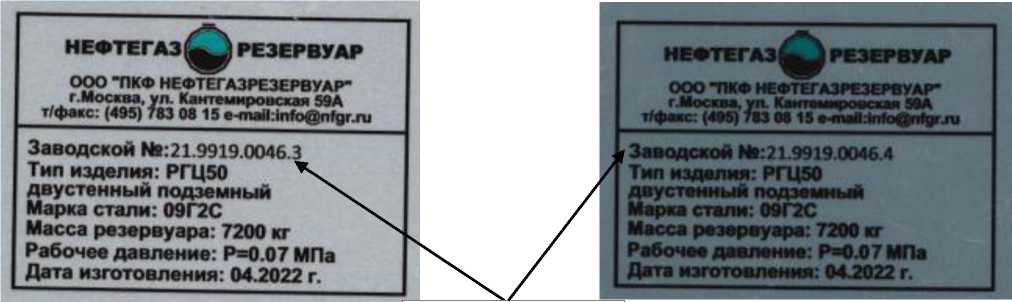

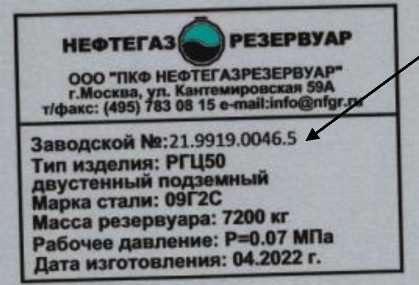

Рисунок 2 - Общий вид табличек
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочее давление, МПа, не более | 0,07 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -60 до +40 от 84,0 до 106,7 |
| Срок службы, лет, не менее | 10 |
наносится на паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Резервуар горизонтальный цилиндрический двустенный наземный | РГЦ50 | 1 |
| Паспорт | _ | 1 |
приведены в разделе 1 «Основные сведения об изделии» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 27.11.2024 |
