| Номер в госреестре | 92356-24 |
| Наименование СИ | Контроллеры управления ударным воздействием |
| Обозначение типа СИ | IPS-2000 |
| Изготовитель | Компания CME Technology Co., Ltd., КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 13.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры управления ударным воздействием IPS-2000 (далее - контроллеры) предназначены для измерений и регистрации напряжения постоянного и переменного тока, заряда (соответствующих значениям ускорения при ударном движении) с выходов первичных измерительных преобразователей.
Принцип действия контроллеров основан на усилении и согласовании выходных электрических сигналов первичных измерительных преобразователей (ПИП), установленных на испытуемых изделиях, преобразовании измерительных сигналов в цифровой код, дальнейшей обработке измерительной информации в компьютере и выдаче ее на внешние устройства в виде, удобном для пользователя.
Контроллер может работать со следующими типами ПИП: датчиками вибрации c выходом по постоянному и переменному напряжению, по заряду и со встроенным усилителем (ICP).
Конструктивно контроллер состоит из приборного блока. Контроллер поставляется с опционально подключенными двумя или четырьмя входными измерительными каналами.

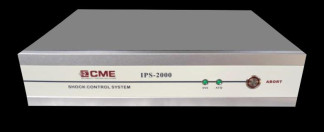

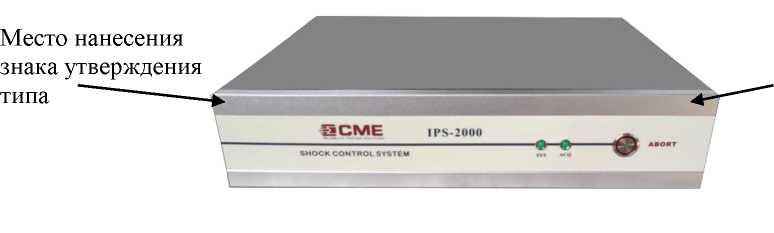

Общий вид контроллера представлен на рисунке 1.
знака поверки
Место нанесения
Место нанесения
разрывной наклейки
Рисунок 1 - Общий вид контроллера IPS-2000
Место нанесения , заводского номера
Маркируется контроллер на передней панели: «IPS-2000»; маркировка проводится методом гравировки, и на задней панели приборного блока в виде наклейки.
Знак поверки наносится на фронтальную часть контроллера в правом верхнем углу в виде наклейки.
Заводской номер указывается в разделе 2 «Основные сведения об изделии» формуляра и наносится в левом нижнем углу на задней панели приборного блока в виде металлизированной самоклеящейся наклейки в формате «YSXXXXX», где ХХХХХ -порядковый номер контроллера в формате из 5 цифр.
Разрывная наклейка для защиты от несанкционированного доступа наносится на верхнюю крышку контроллера и должна закрывать один из крепежных винтов.
Включает специальное программное обеспечение (СПО) - программа управления системой Shock Test Software.
Метрологически значимая часть СПО контроллера - (программа управления системой Shock Test Software) является исполняемый файл VCS.exe, установленный на ноутбуке с операционной системой Windows 10. СПО выполняет функции управления режимами работы, математические функции обработки и представления измерительной информации. Идентификационные данных о наименовании модели и серийном номере хранятся в энергонезависимой памяти.
Идентификационные данные (признаки) метрологически значимой части СПО указаны в таблице 1.
Таблица 1- Идентификационные данные (признаки) метрологически значимой части СПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VCS.exe |
| Номер версии (идентификационный номер) ПО, не ниже | 2.15.12.25 |
| Цифровой идентификатор ПО | EE2EE936DDA48C1416B7A4BAAABDDCCC |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Уровень защиты СПО от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077 - 2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Число входных измерительных каналов | 2; 4 |
| при измерении напряжения постоянного тока, соответствующего значениям ускорения при ударном движении | |
| Диапазон измерений напряжения постоянного тока, В | от 0,03 до 10,00 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, %: в диапазоне от 0,03 до 0,1 В в диапазоне от 0,1 до 10 В включ. | ± 2 ± 1 |
| при измерении напряжения переменного тока, соответствующего значениям ускорения при ударном движении | |
Продолжение таблицы 2
| Диапазон рабочих частот, Гц | от 0,1 до 24000,0 |
| Диапазон измерений амплитудных значений напряжения переменного тока, В | от 0,03 до 10,00 |
| Пределы допускаемой относительной погрешности измерений амплитудных значений напряжения переменного тока на частоте 1000 Гц, %: в диапазоне от 0,03 до 0,1 В в диапазоне от 0,1 до 10 В включ. | ± 2 ± 1 |
| Неравномерность амплитудно-частотной характеристики относительно частоты 1000 Гц, дБ, не более: в диапазоне частот от 0,1 до 5 Гц в диапазоне частот от 5 до 5000 Гц включ. в диапазоне частот св. 5000 до 10000 Гц включ. в диапазоне частот св. 10000 до 24000 Гц включ. | 0,3 0,1 0,3 3,0 |
| при измерении заряда, соответствующего значениям ускорения при ударном движении | |
| Диапазон рабочих частот, Гц | от 1 до 5000 |
| Диапазон измерений заряда, пКл | от 30 до 10000 |
| Пределы допускаемой относительной погрешности измерений заряда на частоте 1000 Гц, %: в диапазоне от 30 до 1000 пКл в диапазоне от 1000 до 10000 пКл включ. | ± 4 ± 1 |
| Неравномерность амплитудно-частотной характеристики относительно частоты 1000 Гц, дБ, не более: | 0,3 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 49 до 51 |
| Масса приборного контроллера, кг, не более | 4,8 |
| Габаритные размеры контроллера (длинахширинахвысота), мм, не более | 400x334x101 |
| Потребляемая мощность в режиме ожидания, В А, не более | 10 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре 25 °С), %, не более - атмосферное давление, кПа | от + 15 до + 25 85 от 84,0 до 106,7 |
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на фронтальною часть контроллера в левом верхнем углу с помощью металлизированной самоклеящейся пленки.
Таблица 4 - Комплектность контроллера
| Наименование | Обозначение | Кол-во, шт. |
| Контроллер | IPS-2000 | 1 |
| Программное обеспечение на CD-диске | Shock Test Software | 1 |
| Кабель сетевой | - | 1 |
| Кабель питания | - | 1 |
| Формуляр | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Руководство на ПО | KRD11-40-60 | 1 |
приведены в части 3 «Использование изделия» документа «Контроллеры управления ударным воздействием IPS-2000. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы
для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы
для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
