Весы платформенные Фаворит-3, 92358-24

Назначение

Весы платформенные Фаворит-3 (далее - весы) предназначены для статических измерений массы грузов.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговые электрические сигналы от датчиков поступают в аналоговоцифровой преобразователь, который может быть установлен в корпусе датчика, на кабельно-проводниковой продукции датчика или в весовом индикаторе, где сигналы преобразуются в цифровой код. Результаты взвешивания (значение массы груза) индицируются на цифровом дисплее, расположенном на передней панели индикатора вместе с функциональной клавиатурой и/или на дисплее персонального компьютера (далее - ПК).

Весы состоят из грузоприемного устройства (далее - ГПУ), выполненного в виде одной или нескольких грузоприемных платформ и индикатора, к которому могут подключаться внешние электронные устройства (компьютер, принтер, выносной дисплей). В весах предусмотрена возможность установки дополнительного индикатора.

В весах используются:

- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений: 55371-19, далее - регистрационный номер), модификации: H8C, BM8D, производство «Zhonghang Е1ес1гошс Measuring Instruments Co., LTD. (ZEMIC)», Китай;

- датчики весоизмерительные тензорезисторные Bend Beam (регистрационный номер 55198-19), модификации: L6E3, L6Q, L6W, производство «Zhonghang Е1ес1гошс Measuring Instruments Co., LTD. (ZEMIC)», Китай;

- датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB (регистрационный номер 77382-20), модификации: SB, SQ, UDA, UDB, производство «Keli Sensing Technology (Ningbo) Co., Ltd.», Китай;

- датчики весоизмерительные тензорезисторные Sierra (регистрационный номер 7640919), модификация: SH8, производство ООО «Сиерра», г. Москва;

- датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM (регистрационный номер 51261-12), модификации: BSA, BSS, BCM, производство «CAS Corporation», Республика Корея.

В качестве индикатора в весах используются:

- приборы весоизмерительные ВИП 2-1110, модификации: ВИП 2-1110, ВИП 2-1110А, производство ООО «Балтийские Весы и Системы», г. Санкт-Петербург;

- приборы весоизмерительные ТИТАН (регистрационный номер 72048-18), модификации: ТИТАН 3Ц, ТИТАН 3ЦС, ТИТАН 6, ТИТАН 9, ТИТАН 9п, ТИТАН 12С, производство ООО «ЗЕМИК», г. Ростов-на-Дону.

Управление весами осуществляется с помощью функциональной клавиатуры индикатора и/или ПК. Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства осуществляется по различным интерфейсам: RS232, RS422/485, USB, WiFi, Ethernet/IP.

В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1-2011:

- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);

- устройство первоначальной установки на нуль (п. Т.2.7.2.4);

- устройство слежения за нулем (п. Т.2.7.3);

- устройство выборки массы тары (п. Т.2.7.4).

Дополнительно в весах предусмотрен режим взвешивания животных.

На ГПУ весов или на индикаторе прикрепляется маркировочная табличка, содержащая следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

- условное обозначение весов;

- класс точности по ГОСТ OIML R 76-1-2011;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значения поверочного интервала (е) и действительной цены деления (d);

- знак утверждения типа средств измерений;

- заводской номер в числовом формате.

Весы изготавливаются однодиапазонными и двухинтервальными модификациями, отличающимися метрологическими характеристиками.

Модификации весов при заказе имеют обозначения вида:

БВС-М-Х-Д, где - БВС - весы платформенные для статического взвешивания;

- М - максимальная нагрузка в килограммах;

- Х - обозначение типа грузоприемной платформы:

- Н - установка на поверхность;

- П - паллетные;

- С - стержневые;

- В - врезные;

- Ж - для взвешивания животных;

- Д - количество диапазонов, интервалов:

- 1 - однодиапазонные весы;

- 2 - двухинтервальные весы.

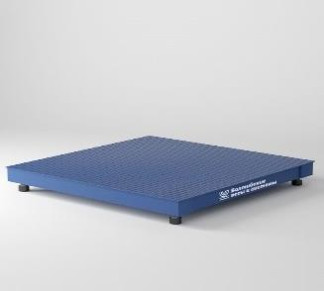

Рисунок 1 - Общий вид ГПУ весов (группа № 1)

Рисунок 2 - Общий вид ГПУ весов (группа № 2)

ВИП 2-1110

ВИП 2-1110А

ТИТАН 3Ц

ТИТАН 3ЦС

ТИТАН 6

ТИТАН 9 / ТИТАН 9п

ТИТАН 12С

Рисунок 3 - Общий вид индикаторов

ТИТАН

ВИП 2-1110

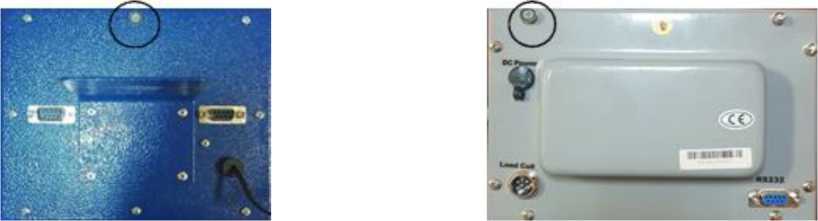

Рисунок 4 - Общий вид средства измерений с указанием мест пломбировки

Схемы пломбировки и маркировочные таблички приведены на рисунках 4, 5.

Знак утверждения типа и заводской номер в цифровой форме наносятся методом гравировки или типографским способом на маркировочную табличку, приведенную на рисунке 5. Маркировочная табличка наносится на ГПУ весов наклеиванием.

Нанесение знака поверки на средство измерений не предусматривается.

Рисунок 5 - Маркировочная табличка

Место нанесения знака утверждения типа

Место нанесения заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.

В весах используется встроенное в индикатор ПО, которое жестко привязано к электрической схеме. ПО выполняет функции по сбору, передаче и предоставлению измерительной информации.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при его включении.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и переключения юстировки.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014: «высокий».

Технические характеристики

Таблица 2 - Метрологические характеристики однодиапазонных модификаций весов

Таблица 3 - Метрологические характеристики двухинтервальных модификаций весов

Таблица 4 - Общие метрологические характеристики

Таблица 5 - Технические характеристики

Знак утверждения типа

наносится типографским способом на маркировочную табличку, закрепленную на ГПУ весов и на титульный лист руководства по эксплуатации.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в документе «Весы платформенные Фаворит-3. Руководство по эксплуатации», раздел 3 «Использование по назначению».

Нормативные документы

ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Приказ Росстандарта от 4 июля 2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.31-001-96854965-2023 «Весы платформенные Фаворит-3. Технические условия».
