| Номер в госреестре | 92361-24 |
| Наименование СИ | Приборы для измерений параметров света фар автотранспортных средств |
| Обозначение типа СИ | ОПК-1 |
| Изготовитель | Акционерное общество "ГАРО-Трейд" (АО "ГАРО-Трейд"), г. Великий Новгород |
| Год регистрации | 2024 |
| Срок свидетельства | 13.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений параметров света фар автотранспортных средств ОПК-1 (далее - приборы) предназначены для измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости и силы света фар и частоты следования проблесков указателей поворотов.
Действие приборов основано на фокусировке на подвижном экране со специальной разметкой светового пучка от фары автомототранспортного средства с помощью оптической линзы. Экран располагается за линзой в ее фокальной плоскости.
Измерение углов наклона светотеневой границы пучка ближнего света или противотуманной фары к плоскости рабочей площадки, на которой устанавливается автомобиль, производится с помощью подвижного экрана, приводимого в движение кулачковым механизмом.
Одновременно с помощью оптоэлектронных датчиков измеряется сила света.
Приборы конструктивно состоят из:
1. Оптической камеры, в которой размещены: линза, подвижный экран с оптической шкалой углов наклона светотеневой границы пучка, жидкостные уровни для фиксации оптической оси камеры в вертикальной и горизонтальной плоскостях, привод изменения высоты подвижного экрана и аккумулятор. В камере, в плоскости экрана расположены оптоэлектронные датчики силы света, получающие световой пучок от внешних световых приборов автомототранспортных средств;
2. Элементов задней крышки камеры: клавиша для включения прибора, либо для включения режима заряда аккумулятора прибора, разъем для подключения зарядного устройства и отсчетный диск, для изменения положения подвижного экрана;
3. Элементов верхней крышки камеры: экран и функциональные кнопки, позволяющие управлять работой прибора, переключать режимы измерения;
4. Нижней платформы на колесах;
5. Вертикальной направляющей стойки с подвижным элементом крепления оптической камеры и фиксатором, для ручной регулировки высоты камеры;
6. Ориентирующего устройства, состоящего из подвижного элемента крепления на вертикальной направляющей стойке приборов, с помощью которого на стойке размещается лазерный визир;
7. Разъема для подключения компьютера по интерфейсу RS-232 на нижней части оптической камеры.
Заводской номер приборов в цифровом формате указывается на маркировочной наклейке, расположенной на боковой панели оптической камеры.
Нанесение знака поверки на средство измерений не предусмотрено.
Для ограничения несанкционированного доступа к узлам прибора изготовителем предусмотрено нанесение пломбы на винт верхней крышки прибора.

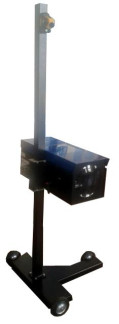

Общий вид приборов для измерений параметров света фар автотранспортных средств ОПК-1 с местом указания заводского номера представлен на рисунке 1. Место нанесения пломбы представлено на рисунке 2. Общий вид маркировочной таблички представлен на рисунке 3.

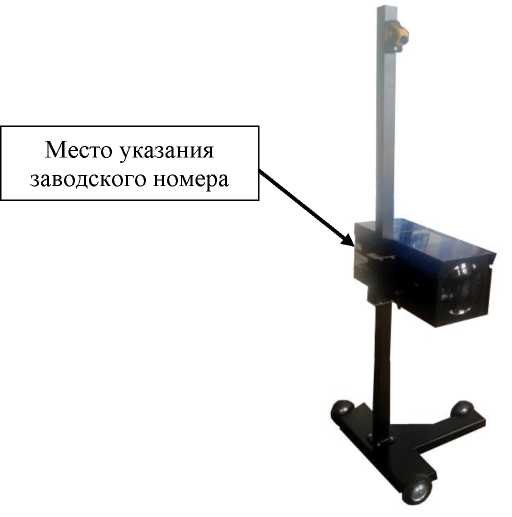

Рисунок 1 - Общий вид приборов для измерений параметров света фар автотранспортных средств ОПК-1 с местом указания заводского номера

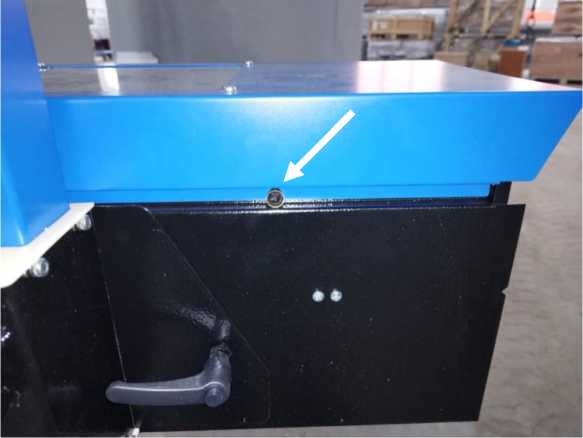

Рисунок 2 - Место нанесения пломбы

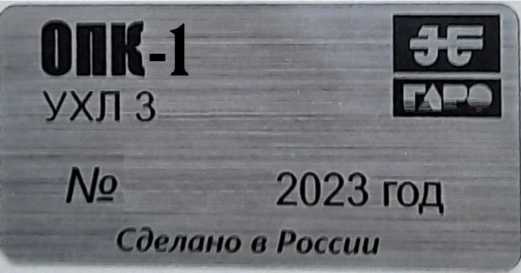

Рисунок 3 - Общий вид маркировочной таблички
Для работы с приборами используется встроенное метрологически значимое программное обеспечение (далее - ПО ОПК), устанавливаемое во внутреннюю память приборов, которое используется для управления процессом измерений и отображения результатов измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные ПО ОПК приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Прибор ОПК-1 |
| Номер версии (идентификационный номер версии ПО) | V 2.2.2 |
| Контрольная сумма | 0xA2FC |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости | от 0°00' (0 мм/10 м) до 2°20,8' (410 мм/10 м) (от 0 до 4,1 %) |
| Пределы допускаемой абсолютной погрешности измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости | ±3'24" (±10 мм/10 м) (±0,1 %) |
| Диапазон измерений силы света фар, кд | от 40 до 150000 |
| Пределы допускаемой относительной погрешности измерений силы света фар, % | ±7 |
| Диапазон измерений частоты следования проблесков указателей поворотов, Гц (проблесков в мин) | от 0,5 до 3 (от 30 до 180) |
| Пределы допускаемой абсолютной погрешности при измерении частоты следования проблесков указателей поворотов, Гц | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний силы света фар, кд | от 0 до 150000 |
| Максимальная высота измерений, мм | 1450 |
| Минимальная высота измерений, мм | 250 |
| Напряжение питания, В: - от источника постоянного тока - от аккумулятора | 12±1,2 12±1,2 |
| Условия эксплуатации: - температура окружающей среды, C - относительная влажность воздуха, %, не более | от -15 до +40 80 |
| Габаритные размеры (ДлинахШиринахВысота), мм, не более | 665x590x1770 |
| Масса, кг, не более | 35 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор для измерения параметров света фар | ОПК-1 | 1 шт. |
| Комплект принадлежностей и приспособлений | - | 1 комплект |
| Руководство по эксплуатации | ОПК1.00.000 РЭ | 1 экз. |
приведены в разделе 8 «Подготовка и порядок работы» и разделе 12 «Градуировка прибора» «Прибор проверки фар модели ОПК-1. Руководство по эксплуатации» ОПК1.00.000 РЭ.
Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3460;
Приказ Министерства Транспорта от 9 июля 2020 г. № 232 «Об утверждении требований к производственно-технической базе оператора технического осмотра и перечня документов в области стандартизации, соблюдение требований которых лицами, претендующими на получение аттестата аккредитации оператора технического осмотра, и операторами технического осмотра обеспечивает их соответствие требованиям аккредитации»;
ГОСТ 33997-2016 «Колесные транспортные средства. Требования к безопасности в эксплуатации и методы проверки»;
ГОСТ 33670-2015 «Автомобильные транспортные средства единичные. Методы экспертизы и испытаний для проведения оценки соответствия»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 12.5);
ТУ4577-060-53473129-2023 «Прибор проверки фар модели ОПК-1. Технические условия».
