Мерники эталонные 2-го разряда М2р, 92364-24

Назначение

Мерники эталонные 2-го разряда М2р (далее - мерники) предназначены для измерений объема нефтепродуктов при поверке топливораздаточных колонок и камерных счетчиков жидкости, а также других средств измерений.

Описание

Принцип действия мерников основан на заполнении их жидкостью до заданной отметки шкалы, соответствующей определенному объему (вместимости) мерника.

Мерники представляют собой вертикальные цилиндрические сосуды с плоскими днищами для вместимостей до 10 дм3 и с коническими днищами для вместимостей свыше 10 дм3. Все мерники имеют наливную цилиндрическую горловину, оснащенную мерной шкалой.

Мерники подразделяются на:

- переносные номинальной вместимостью 1, 2, 5, 10, 20 дм3;

- передвижные номинальной вместимостью 50 дм3 и выше.

Мерники, используемые для поверки топливораздаточных колонок и камерных счетчиков жидкости с относительной погрешностью ±0,5 % имеют относительную погрешность вместимости в пределах ±0,1 %.

Мерники, используемые для поверки топливораздаточных колонок, камерных счетчиков жидкости, комплексов измерительных автоматизированных АСН (рег. №70566-18) и систем измерительных АСН-15 (рег. №70871-18) с относительной погрешностью ±0,25 % имеют относительную погрешность вместимости в пределах ±0,05 %.

Выпускаются модификации мерников с температурными шкалами, использование которых позволяет выполнять приведение измеренных в рабочих условиях объемов нефтепродуктов к стандартным условиям: давление 101,325 кПа, температура плюс 20 °С.

Мерники с температурной шкалой также состоят из сосуда, горловины с водомерной трубкой и специальной температурной шкалы с градуировкой, учитывающей изменение объема рабочей жидкости в зависимости от температуры:

- дизельного топлива «ДТ» с правой стороны от водоуказательного окна шкалы;

- бензина «Б» с левой стороны от водоуказательного окна шкалы

Для приведения объема жидкости к стандартным условиям на шкале устанавливается подвижная рамка (визир) с отметками номинальной вместимости мерника при различных температурах.

Мерники могут быть изготовлены из коррозионно-стойких материалов, не взаимодействующих с рабочей средой, а также из простых сталей, имеющих защитное покрытие.

На шкалу мерников наносится отметка номинальной вместимости. Вся шкала делится равномерно на значения вместимости между заданными начальным и конечным значениями вместимости мерника в пределах шкалы.

На некоторых исполнениях мерников смонтированы термометры для определения температуры жидкости. В условиях эксплуатации предусмотрена установка мерников по отвесу или круглому уровню жидкости регулировочными винтами опор.

Над горловинами мерников всех модификаций устанавливаются пеногасители, препятствующие выплескиванию и образованию пузырьков воздуха в рабочей жидкости при заполнении мерников.

Мерники вместимостью более 10 дм3 смонтированы на подставках и оснащены краном для слива жидкости.

Мерники вместимостью от 500 дм3 и более оборудованы насосом для принудительного слива.

Номинальная вместимость мерника нормируется при температуре плюс 20 °С.

Структура краткого условного обозначения модификаций мерников имеет вид;

М2р-Х-ХХ-ХХ, где

М - мерник;

2р - второй разряд;

Х - вместимость мерника, дм3, при плюс 20 °С;

ХХ - пределы допускаемой относительной погрешности вместимости мерника ±0,1 % или ±0,05 %;

ХХ - дополнительная информация (оговаривается при заказе, допускается не указывать, кроме указания термошкалы при наличии):

ТШ - термошкала, совместно может быть указан материал мерника («нж» - нержавеющая сталь, «ст» - углеродистая сталь); К - кран для нижнего слива с мерника; ГТ - установка гильзы термометрической (термокарман); НС - установка сливного насоса; Т - установка термометра; П - установка плотномера; УП - увеличенный пеногаситель.

Пломбирование мерников осуществляется путём нанесения знака поверки давлением на свинцовую пломбу, установленную на контровочной проволоке. Общий вид мерников различных модификаций с указанием мест пломбировки показан на рисунке 1.

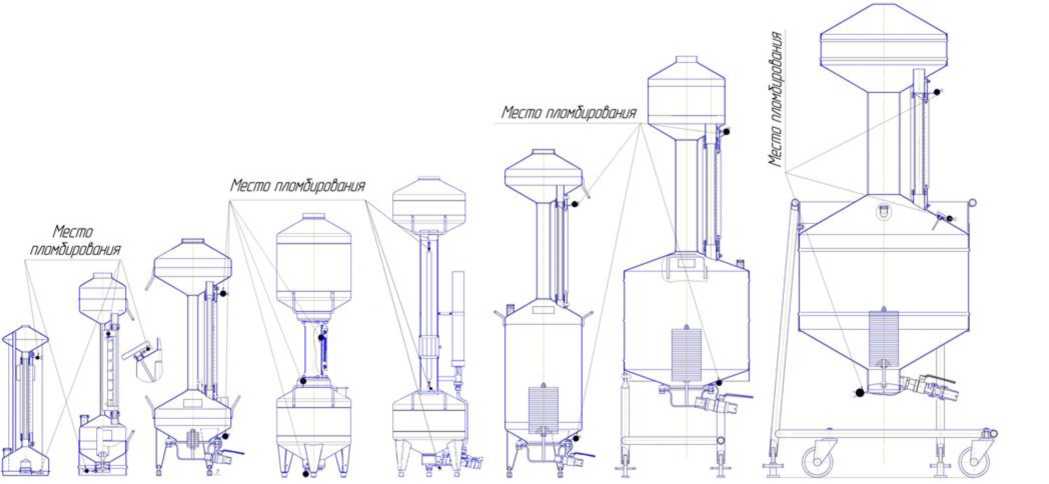

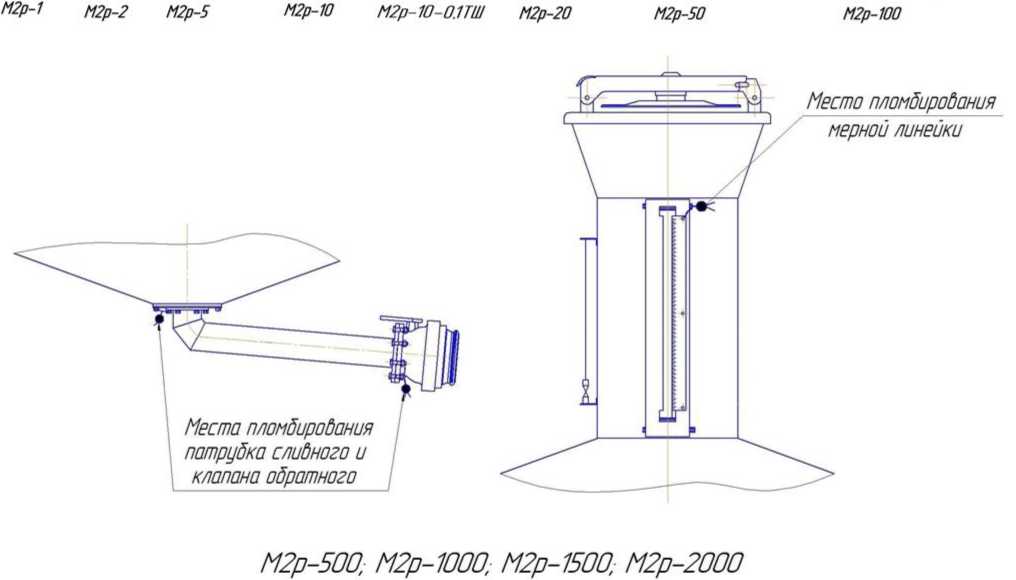

Рисунок 1 - Общий вид мерников эталонных 2-го разряда М2р с обозначением мест пломбировки.

Заводской номер наносится на маркировочную табличку способом лазерной гравировки.

Места нанесения заводского номера, обеспечивающего однозначную идентификацию каждого экземпляра мерника, и знака утверждения типа показаны на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

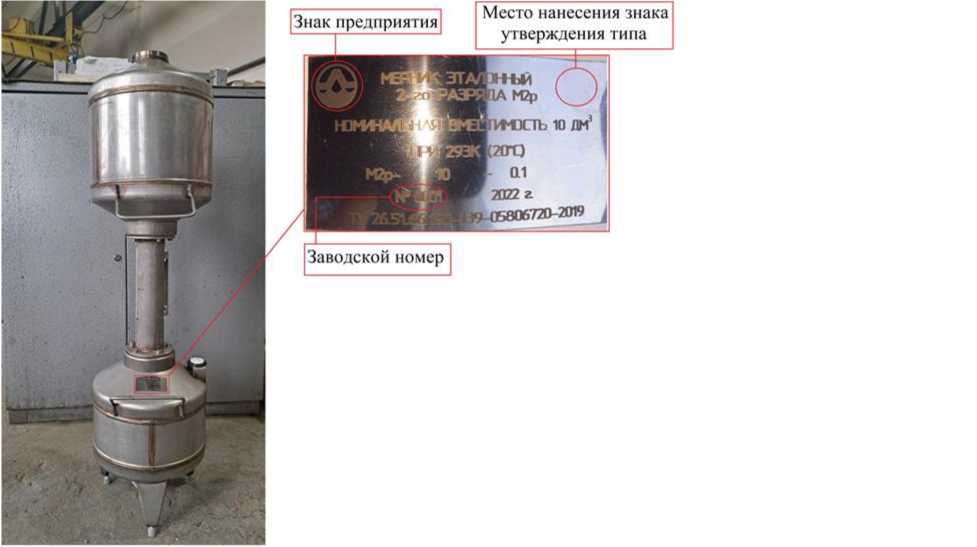

Рисунок 2 - Общий вид средства измерений с указанием мест нанесения заводского номера, знака утверждения типа и знака предприятия.

Показанная на рисунке 2 маркировочная табличка двухсторонний скотч в местах, указанных на рисунке 3.

приклеивается на клей или

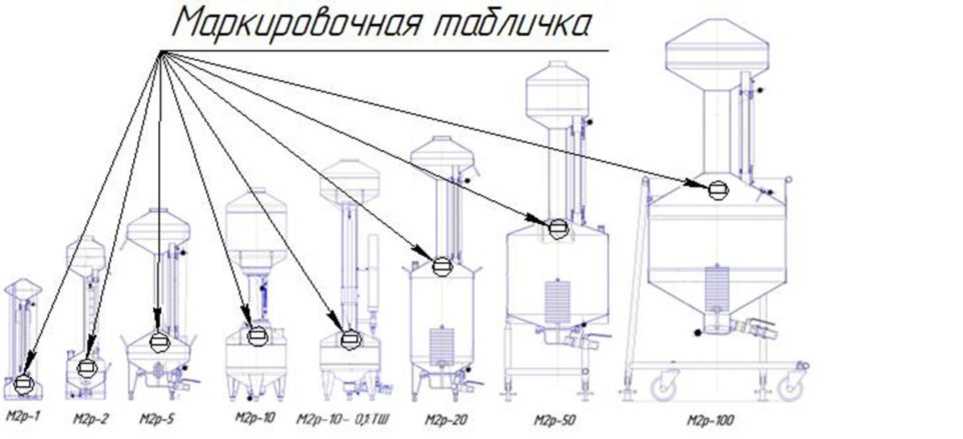

Рисунок 3 - Места расположения маркировочной таблички.

Метрологические и технические характеристики средства измерений

Таблица 1 - Метрологические характеристики мерников

Таблица 2 - Технические характеристики мерников

Окончание таблицы 2

Таблица 3 - Условия эксплуатации и средний срок службы

Знак утверждения типа

наносится на маркировочную табличку фотохимическим способом и на титульный лист паспорта мерника типографским способом.

Комплектность

Таблица 4 - Комплектность

Сведения о методах измерений

приведены в разделах 3 и 4 документа Паспорт 1000.00.00.00 ПС «Мерник эталонный 2-го разряда М2р. Паспорт».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ 8.400-2013. Государственная система обеспечения единства измерений. Мерники металлические эталонные. Методика поверки;

ТУ 26.51.66.190-139-05806720-2019. Мерники эталонные 2-го разряда М2р. Технические условия.
