| Номер в госреестре | 92367-24 |
| Наименование СИ | Спектрометры рентгенофлуоресцентные портативные |
| Обозначение типа СИ | Jingpu |
| Изготовитель | Shanghai Jingpu Technology Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 13.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры рентгенофлуоресцентные портативные Jingpu (далее - спектрометры) предназначены для измерений массовой доли элементов в металлах и сплавах, а также в других твердых и жидких веществах и материалах.
Принцип действия спектрометров основан на измерении спектра вторичного рентгеновского излучения.
Первичное рентгеновское излучение, создаваемое рентгеновской трубкой, взаимодействует с атомами анализируемой пробы и вызывает вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы. Расчет массовой доли анализируемого элемента основан на зависимости интенсивности характеристического рентгеновского излучения от содержания элемента в пробе.
Конструктивно спектрометры состоят из источника рентгеновского излучения -рентгеновской трубки, детектора, управляющей электроники и блока питания, скомпонованных в ударопрочном, пыле- и влагозащищенном корпусе.
Спектрометры выпускают следующих моделей: МХ-1 (А), МХ-1 (В), МХ-2 (А),
МХ-2 (В), отличающиеся типом детектора, техническими характеристиками и цветом корпуса. В моделях МХ-1 (А), МХ-1 (В) применяется детектор Si-PIN, в моделях МХ-2 (А), МХ-2 (В) - SDD - детектор. Обозначение (А) добавляется к обозначению модели спектрометров в случае, если спектрометр имеет предустановленную калибровочную зависимость и дополнительная калибровка возможна только силами сервисных специалистов изготовителя или компании поставщика. Обозначение (B) добавляется к обозначению модели спектрометров в случае, если спектрометр поставляется с возможностью проведения калибровки силами заказчика.
Каждый экземпляр спектрометра имеет заводской номер, расположенный на паспортной табличке на нижней стороне корпуса спектрометров. Заводской номер имеет цифровой формат и наносится типографским или иным пригодным способом.
Нанесение знака поверки на спектрометры не предусмотрено.
Общий вид спектрометров и место нанесения заводского номера представлены на рисунках 1-2.

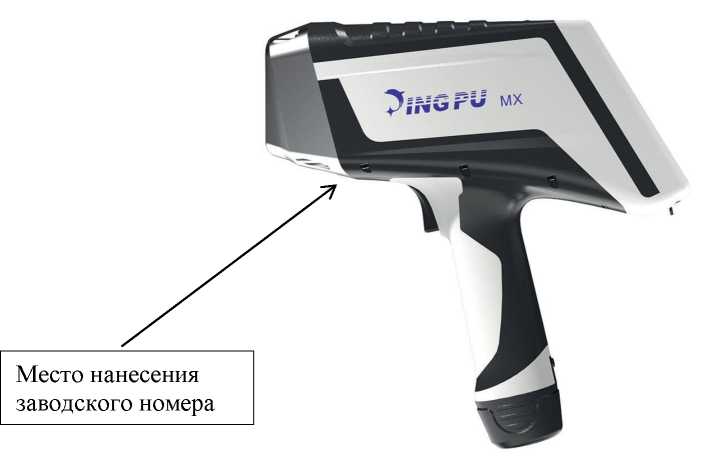

Рисунок 1 - Общий вид спектрометров Jingpu моделей МХ-1 (А), МХ-1 (В) с указанием места

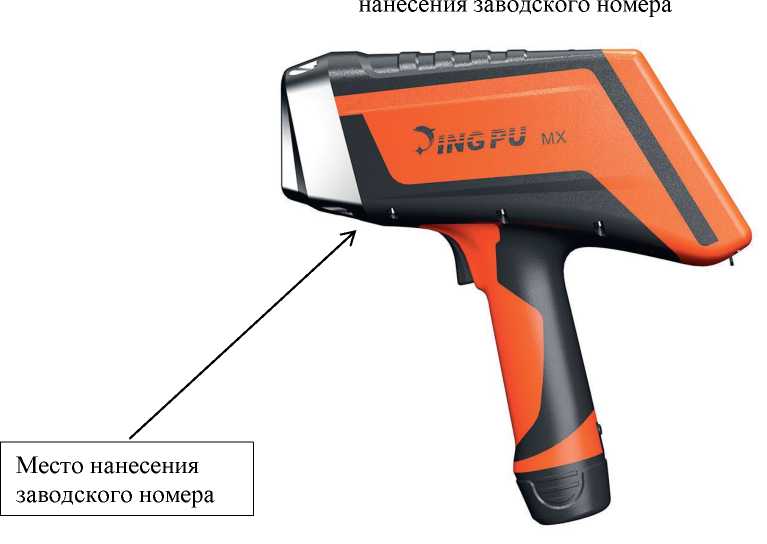

Рисунок 2 - Общий вид спектрометров Jingpu моделей МХ-2 (А), МХ-2 (В) с указанием места нанесения заводского номера
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометра, несущим первичную измерительную информацию, и местам настройки (регулировки).
Спектрометры оснащены встроенным программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Jingpu Handheld Analysis System |
| Номер версии (идентификационный номер) ПО, не ниже | 10.23* |
| Цифровой идентификатор ПО | - |
| * После последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые суффиксы | |
Таблица 2 - Метрологические характеристики_____
| Наименование характеристики | Значение для модели | |
| MX-1 (A), MX-1 (B) | MX-2 (A), MX-2 (B) | |
| Диапазон анализируемых элементов | от K до U | от Mg до U |
| Предел допускаемого относительного среднего квадратического отклонения измерений массовой доли элементов1), % | 1 | |
| Предел обнаружения2), %, не более | 0,001 | |
| Диапазон измерений массовой доли элементов3), % | от 0,01 до 100 | |
| Пределы допускаемой относительной погрешности измерений массовой доли элементов3), %, в поддиапазонах: от 0,01 % до 1 % включ. св. 1 % до 15 % включ. св. 15 % до 100 % | ±25 ±5 ±3 | |
| 1) Для железа в стандартном образце ГСО 11036-2018 с массовой долей железа от 0,90 % до 1,10 %. 2) Для железа в стандартном образце ГСО 12173-2023. 3) Для элементов в стандартных образцах сталей ГСО 8876-2007, ГСО 8456-2003; значения нормированы для измерений массовой доли элементов по градуировочной зависимости, построенной с помощью стандартных образцов утвержденного типа. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модели | |
| MX-1 (A), MX-1 (B) | MX-2 (A), MX-2 (B) | |
| Количество одновременно определяемых элементов, не менее | 70 | 80 |
| Тип детектора | Si-PIN | SDD |
| Разрешающая способность детектора, эВ, не более | 149 | 129 |
| Наименование характеристики | Значение для модели | |
| MX-1 (A), MX-1 (B) | MX-2 (A), MX-2 (B) | |
| Параметры электрического питания от сети электропитания - напряжение переменного тока, В - частота переменного тока, Гц, от аккумуляторных батарей - напряжение постоянного тока, В | 220±22 50/60 7,2 | |
| Время непрерывной автономной работы от аккумулятора, ч, не менее | 12 | |
| Габаритные размеры, мм, не более - высота - ширина - длина | 290 90 290 | |
| Масса, кг, не более | 1,9 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -10 до +50 от 20 до 85 | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр рентгенофлуоресцентный портативный | Jingpu | 1 шт. |
| Аккумулятор | - | 2 шт. |
| Зарядное устройство | - | 1 шт. |
| Кейс для транспортировки | - | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в руководстве по эксплуатации «Спектрометры рентгенофлуоресцентные портативные Jingpu. Руководство по эксплуатации», раздел 4.2.2 «Основные операции».
При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Техническая документация производителя Shanghai Jingpu Technology Co., Ltd., Китай;
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах».
