| Номер в госреестре | 92368-24 |
| Наименование СИ | Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №2 цеха №51 (АСУ-С2) |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Федеральное казенное предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП"), Московская обл., Сергиево-Посадский городской округ, г. Пересвет |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №2 цеха №51 (АСУ-С2) (далее - каналы измерительные АСУ-С2) предназначены для измерений силы и напряжения постоянного тока, электрического сопротивления постоянному току, частоты переменного тока, относительного сопротивления, а также для сбора, преобразования, регистрации, обработки и визуального отображения информации при проведении испытаний изделий ракетнокосмической техники на стенде №2 цеха №51 производственной площадки ОП «Винтай» ПАО «ОДК-Кузнецов».
Принцип действия каналов измерительных АСУ-С2 основан на преобразовании аналоговых электрических сигналов (сопротивления постоянному току, напряжения и силы постоянного тока) первичных преобразователей и бортовых приборов в частотноимпульсные сигналы с помощью устройств аналого-частотного преобразования, а также частоты переменного тока датчиков расходов и чисел оборотов с помощью быстродействующих 32 разрядных преобразователей контроллера в цифровой код для регистрации, обработки и визуального отображения информации в ПЭВМ АРМ.
Конструктивно каналы измерительные АСУ-С2 смонтированы в 2 электротехнических шкафах управления РМ1 и РМ2 и электротехническом шкафу коммутаторов и источников питания (ИПБ), где расположены следующие компоненты:
- измерительные преобразователи АЧП5.Ех, АЧП5-02.Ех, АЧП5-03.Ех,
АЧП5-15.Ех, АЧП3.М-01, АЧП3.М-03, АЧП6.Ех, АЧП6-04.Ех, АЧП6-05.Ех, ПО1-Н-01.Ех, ПСЧК;
- связные модули СМ2;
- модули связи с контроллером ЕС-МСКЧ;
- модули распределения сигналов МРС1-02 (присутствуют только в шкафу управления РМ2);
- контроллеры управления и регистрации типа СИКОН-М1.30 и СИКОН-М3.30, с выходов которых по линиям связи информация в формате сетевого интерфейса Ethernet поступает в локальную вычислительную сеть (ЛВС).
В ПЭВМ АРМ с помощью соответствующего программного обеспечения полученные данные обрабатываются, записываются на жесткий диск и одновременно выводятся на экраны мониторов.
Общий вид шкафов управления АСУ-С2, в которых размещены каналы измерительные, приведен на рисунках 1 и 2. Заводской номер 155/2024 в формате числового кода наносится на электротехнические шкафы в виде информационной таблички. Места нанесения заводского номера представлено на рисунке 1. Информационная табличка представлена на рисунке 3.
Защита от несанкционированного доступа к каналам измерительным АСУ-С2 предусмотрена в виде специальных замков на дверях шкафов управления АСУ-С2,

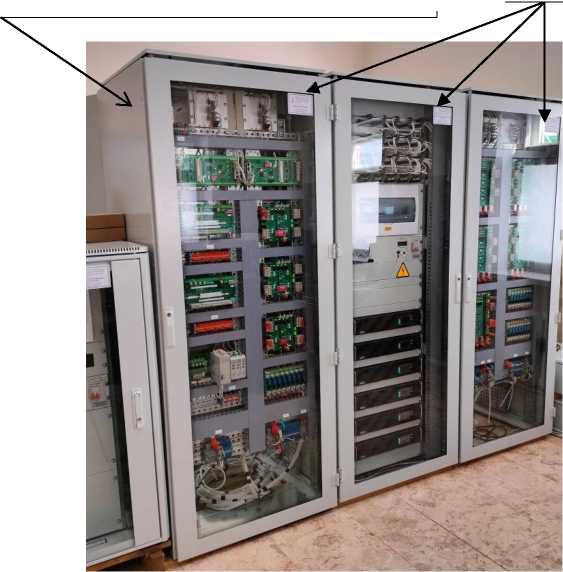

Места нанесения заводского номера
запираемых ключами.
Место нанесения знака утверждения типа

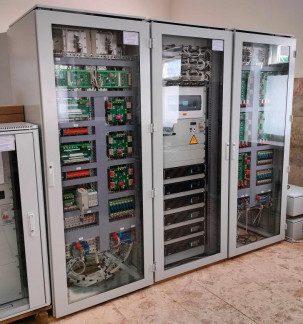

Рисунок 1 - Общий вид АСУ-С2 спереди: шкаф управления РМ1 (слева), шкаф сетевых коммутаторов и ИБП (в центре) и шкаф управления РМ2 (справа).

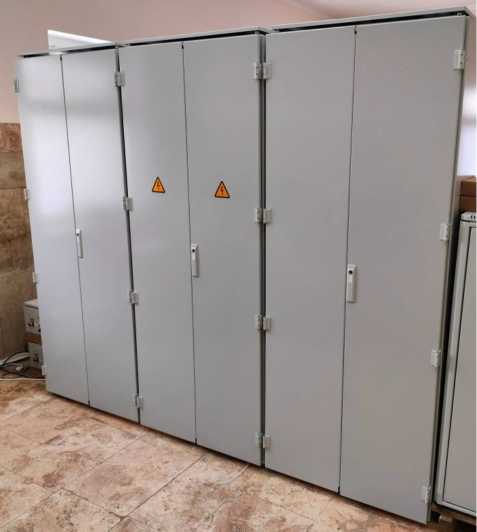

Рисунок 2 - Общий вид АСУ-С2 сзади: шкаф управления РМ2 (слева), шкаф сетевых коммутаторов и ИБП (в центре) и шкаф управления РМ1 (справа).

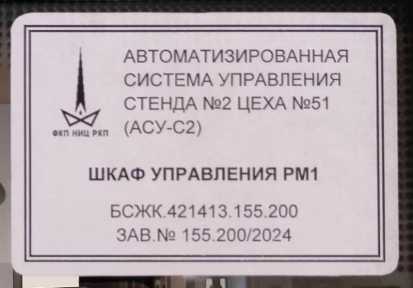

Рисунок 3 - Информационная табличка шкафа управления РМ1.
Пломбирование шкафов АСУ-С2 и нанесение знака поверки на АСУ-С2 не предусмотрено.
Программно-математический комплекс каналов измерительных АСУ-С2 предназначен для реализации всех функций и состоит из следующих компонентов:
- программа подготовки исходных данных;
- программа пульта оператора АСУ-С2;
- программа экспресс-обработки результатов регистрации;
- динамически загружаемая библиотека функций для преобразования информации АСУ-С2 «BaseCalcFunc.dll».
Программа подготовки исходных данных предназначена для создания и сопровождения базы исходных данных элементов автоматики.
Программа пульта оператора АСУ-С2 предназначена для визуального представления информации, полученной от датчиков и исполнительных элементов АСУ-С2 в режиме реального времени, необходимой оператору.
Программа экспресс-обработки результатов испытаний обеспечивает обработку и представление зарегистрированной информации.
Динамически загружаемая библиотека «BaseCalcFunc.dll» предназначена для преобразования информации АСУ-С2.
К метрологически значимой части программного обеспечения (ПО) относится динамически загружаемая библиотека «BaseCalcFunc.dll». Остальные компоненты ПО относятся к метрологически не значимой части ПО.
Метрологические характеристики каналов измерительных АСУ-С2 нормированы с учетом метрологически значимой части ПО.
У ровень защиты ПО каналов измерительных АСУ-С2 от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО каналов измерительных АСУ-С2 приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | БСЖК.421413.155-01 |
| Номер версии (идентификационный номер) ПО | Версия 1 |
| Цифровой идентификатор ПО | 9DB1FB68 |
| Алгоритм вычисления цифрового идентификатора | CRC32 (IEEE 1059-1993) |
Метрологические и технические характеристики каналов измерительных АСУ-С2 приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Измеряемый параметр | Диапазон измерений | Состав измерительного канала (ИК) | Пределы допускаемой погрешности ИК в рабочих условиях 1 | |
| Шкаф управления РМ1 | Шкаф управления РМ2 | |||
| Сила постоянного тока | от 4 до 20 мА | АЧП6-04.Ех=> ЕС-МСКЧ=> СИКОН-М1.30 | АЧП6-04.Ех=> МРС1-02=> ЕС-МСКЧ=> СИКОН-М3.30 | Увп = ±0,30 % |
| Напряжение постоянного тока | от -10 до +70 мВ | АЧП5-15.Ех=> ЕС-МСКЧ=> СИКОН-М1.30 | АЧП5-15.Ех=> МРС1-02=> ЕС-МСКЧ=> СИКОН-М3.30 | Уди = ±0,30 % |
| от -1 до +1 В | АЧП6-05.Ех=> ЕС-МСКЧ=> СИКОН-М1.30 | - | ||
| от -15 до +15 В | - | АЧП3.М-03=> МРС1-02=> ЕС-МСКЧ=> СИКОН-М3.30 | ||
| от 0 до 35 В | АЧП3.М-01=> ЕС-МСКЧ=> СИКОН-М1.30 | АЧП3.М-01=> МРС1 -02=> ЕС-МСКЧ=> СИКОН-М3.30 | ||
| Электрическое сопротивление постоянному току | от 1 до 15 Ом | АЧП5.Ех=> ЕС-МСКЧ=> СИКОН-М1.30 | АЧП5.Ех=> МРС1-02=> ЕС-МСКЧ=> СИКОН-М3.30 | Увп = ±0,30 % |
| от 1 до 100 Ом | АЧП5-02.Ех=> ЕС-МСКЧ=> СИКОН-М1.30 | АЧП5-02.Ех=> МРС1-02=> ЕС-МСКЧ=> СИКОН-М3.30 | ||
| от 1 до 150 Ом | АЧП5-03.Ех=> ЕС-МСКЧ=> СИКОН-М1.30 | АЧП5-03.Ех=> МРС1-02=> ЕС-МСКЧ=> СИКОН-М3.30 | ||
| от 0,6 до 100 кОм | ПСЧК=> ЕС-МСКЧ=> СИКОН-М1.30 | ПСЧК=> МРС1-02=>ЕС-МСКЧ=> СИКОН-М3.30 | Увп = ±1,5 % | |
| Частота переменного тока | от 50 до 12000 Гц | ПО1-Н-01.Ех=> СМ2=> СИКОН-М1.30 | ПО1-Н-01.Ех=> СМ2=> СИКОН-М3.30 | 6 = ±0,5 % |
| Относительное сопротивление 2 | от 0 до 100 % | АЧП6.Ех=> =>ЕС-МСКЧ=> СИКОН-М1.30 | АЧП6.Ех=> МРС1-02=> ЕС-МСКЧ=> СИКОН-М3.30 | Д = ±0,30 |
Продолжение таблицы 2________________________________________________________
Примечание
1 Используемые обозначения:
УВП — пределы допускаемой погрешности, приведенной к верхнему пределу диапазона измерений;
УдИ - пределы допускаемой погрешности, приведенной к диапазону измерений;
6 - пределы допускаемой относительной погрешности;
Д - пределы допускаемой абсолютной погрешности.
2 Отношение выходного сопротивления потенциометрического датчика к его полному сопротивлению
Таблица 3 - Технические характеристики
| Наименование | Значение |
| Условия эксплуатации: - температура окружающей среды, °С: - относительная влажность при температуре плюс 35 °С, % - атмосферное давление, кПа | от 5 до 55 до 90 от 70 до 106,7 |
| Напряжение питания переменного тока частотой от 47 до 55 Гц, В | от 195 до 253 |
| Потребляемая мощность, Вт, не более | 18000 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на боковую панель шкафов управления РМ1 и РМ2.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №2 цеха №51 (АСУ-С2) | - | 1 |
| Руководство по эксплуатации | БСЖК.421413.155.000 РЭ | 1 экз. |
| Паспорт | БСЖК.421413.155 000 ПС | 1 экз. |
Приведены в разделе «Описание и работа АСУ-С2» руководства по эксплуатации БСЖК.421413.155.000 РЭ.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении
государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении
государственной поверочной схемы для средств измерений времени и частоты».
