| Номер в госреестре | 92369-24 |
| Наименование СИ | Система измерений количества и показателей качества нефтепродуктов № 708 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть"), Краснодарский край, г. Новороссийск |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефтепродуктов № 708 (далее - СИКН) предназначена для автоматизированных измерений массы нефтепродуктов.
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефтепродуктов. Выходные сигналы преобразователей расхода турбинных, преобразователей температуры, давления, плотности по линиям связи поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.
СИКН заводской № 31/21 представляет собой единичный экземпляр измерительной системы и состоит из:
- блока измерительных линий (далее - БИЛ), состоящего из двух рабочих измерительных линий (далее - ИЛ) и одной контрольно-резервной;
- блока измерений показателей качества (далее - БИК);
- системы обработки информации (далее - СОИ), состоящей из комплекса измерительно-вычислительного (далее - ИВК) и автоматизированного рабочего места (далее -АРМ) оператора;
- узла подключения поверочной установки;
- поверочной установки.
Средства измерений (далее - СИ), входящие в состав СИКН (с учетом СИ, находящихся на хранении) указаны в таблице №1.
Таблица 1 - СИ, входящие в состав СИКН
| Наименование СИ | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Преобразователи расхода турбинные НТМ (далее - ТПР) | 56812-14 |
| Датчики давления Метран-150 | 32854-13 |
| Преобразователи температуры программируемые ТСМУ 031, ТСПУ 031, ТХАУ 031, ТХКУ 031, ТННУ 031 | 46611-16 |
Продолжение таблицы 1
| Наименование СИ | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Датчики температуры TMT142R, TMT142C, TMT162R, TMT162C, (модель TMT142R) | 63821-16 |
| Преобразователи давления измерительные FCX-AII и FCX-СП | 53147-13 |
| Преобразователи давления измерительные АИР-20/М2 | 63044-16 |
| Расходомер-счетчики ультразвуковой OPTISONIC 3400 | 57762-14 |
| Влагомер нефти поточный УДВН-2п* | 77816-20 |
| Преобразователи плотности жидкости измерительные моделей 7835, 7845, 7847 (модель 7835) | 52638-13 15644-06 |
| Комплексы измерительно-вычислительные ТН-01 | 67527-17 |
| *- применяется при температуре измеряемой среды от -2 до +35 °C. | |
В состав СИКН входят поверочные установки, а также показывающие СИ давления и температуры нефтепродуктов утвержденных типов.
СИКН обеспечивает выполнение следующих основных функций:
- автоматические измерения массы нефтепродуктов косвенным методом динамических измерений в рабочих диапазонах расхода, температуры и давления нефтепродуктов;
- автоматические измерения параметров качества нефтепродуктов;
- измерения давления и температуры нефтепродуктов автоматические и с помощью показывающих средств измерений давления и температуры нефтепродуктов соответственно;
- поверка и контроль метрологических характеристик ТПР с применением поверочной установки или по передвижной поверочной установки;
- КМХ ТПР по контрольно-резервному ТПР в автоматизированном режиме;
- автоматический и ручной отбор проб нефтепродуктов в соответствии с требованиями ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматический контроль технологических параметров нефтепродуктов в СИКН, их индикацию и сигнализацию нарушений установленных границ;
- регистрацию и хранение результатов измерений, формирование отчетов;
- защиту информации от несанкционированного доступа программными средствами.
Пломбирование СИКН не предусмотрено.
Заводской номер СИКН нанесен на информационную табличку, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой. Фотография информационной таблички представлены на рисунке № 1.
Нанесение знака поверки на СИКН не предусмотрено.

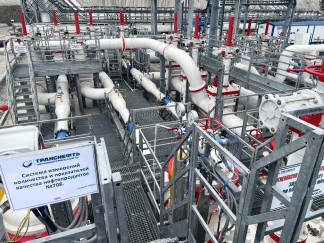

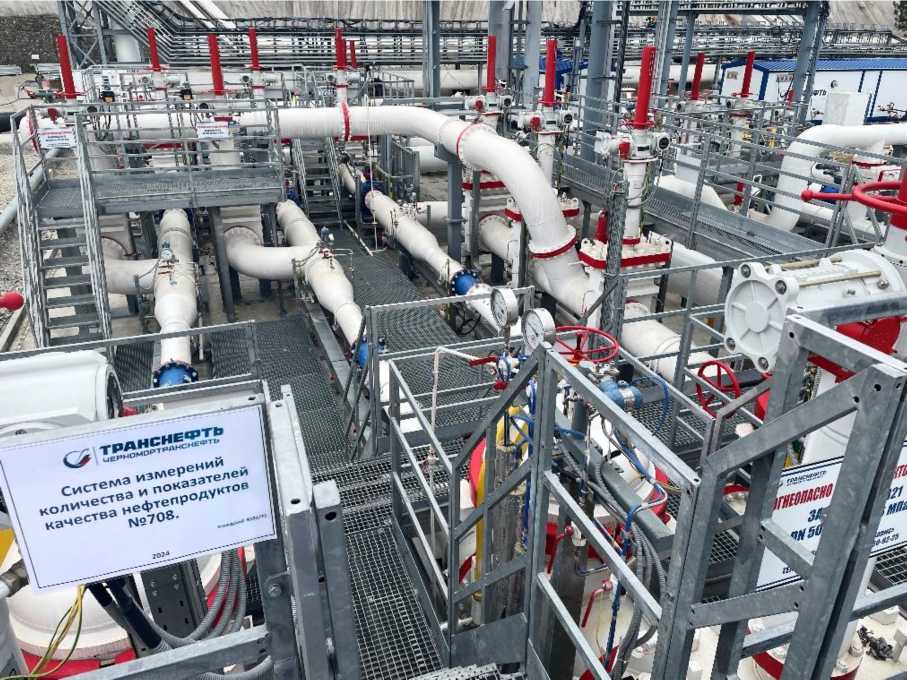

Рисунок 1 - Информационная табличка СИКН
СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защитой от несанкционированного доступа.
ПО СОИ СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogConverter.app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | d1d130e5 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | 6ae1b72f |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.18 |
| Цифровой идентификатор ПО | 1994df0b |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | PP_78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.20 |
| Цифровой идентификатор ПО | 6aa13875 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | d0f37dec |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.28 |
| Цифровой идентификатор ПО | 58049d20 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | 587ce785 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.29 |
| Цифровой идентификатор ПО | f41fde70 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.24 |
| Цифровой идентификатор ПО | 4fb52bab |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3287.app |
| Идентификационные данные (признаки) | Значение |
| Номер версии (идентификационный номер) ПО | 1.1.1.37 |
| Цифровой идентификатор ПО | Ь3Ь9Ь431 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | f3578252 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.47 |
| Цифровой идентификатор ПО | 76a38549 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PP.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.17 |
| Цифровой идентификатор ПО | 5b181d66 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PP_AREOM.app |
| Номер версии (идентификационный номер) ПО | 1.3.3.1 |
| Цифровой идентификатор ПО | 62b3744e |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.5 |
| Цифровой идентификатор ПО | c5136609 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | c25888d2 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.50 |
| Цифровой идентификатор ПО | 4ecfdc10 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_MPR_MPR.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.4 |
| Цифровой идентификатор ПО | 82dd84f8 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.14 |
| Цифровой идентификатор ПО | c14a276b |
| Идентификационные данные (признаки) | Значение |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | 8da9f5c4 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | 41986ac5 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.2.1 |
| Цифровой идентификатор ПО | adde66ed |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PW.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.2 |
| Цифровой идентификатор ПО | 2a3adf03 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI2974.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | c73ae7b9 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3234.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.34 |
| Цифровой идентификатор ПО | df6e758c |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | GOSTR8908.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.33 |
| Цифровой идентификатор ПО | 37cc413a |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Примечания: -Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе; - Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде строчных или прописных букв, при этом значимым является номинал и последовательность расположения цифр или букв. | |
| Таблица 3 - Метрологические характеристики СИКН | |
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода нефтепродуктов, м3/ч | от 400 до 3600* |
| Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % | ±0,25 |
| * - указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления нефтепродуктов, МПа | от 0,45 до 1,6 |
| Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа, не более - в рабочем режиме - в режиме поверки | 0,2 0,4 |
| Измеряемая среда | нефтепродукты |
| Диапазон измерений вязкости кинематической в рабочем диапазоне температуры, мм2/с (сСт) | от 0,2 до 6,0 |
| Диапазон измерений плотности нефтепродуктов в рабочем диапазоне температуры, кг/м3 | от 650 до 778 |
| Диапазон измерений температуры нефтепродуктов, оС | от -5 до +35 |
| Режим работы СИКН | периодический |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22, 380±38 50±1 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °C | от -24 до +39 |
| Средний срок службы, лет, не менее | 25 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Таблица 5 - Комплектность СИКН
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефтепродуктов № 708 | — | 1 экз. |
| Инструкция по эксплуатации | — | 1 шт. |
| Методика поверки | — | 1 шт. |
приведены в документе «Инструкция. Масса нефтепродуктов. Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 708 ПК «Шесхарис» АО «Черномортранснефть», аттестована АО «Транснефть - Метрология», свидетельство об аттестации методики (метода измерений)
№ 367-RA.RU.312546-2023 от 08.08.2023.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.3.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
