| Номер в госреестре | 92371-24 |
| Наименование СИ | Дефектоскопы вихретоковые автоматизированные |
| Обозначение типа СИ | ВД-311.5 |
| Изготовитель | Общество с ограниченной ответственностью "Микроакустика" (ООО "Микроакустика"), г. Екатеринбург |
| Год регистрации | 2024 |
| Срок свидетельства | 17.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы вихретоковые автоматизированные ВД-311.5 (далее по тексту -дефектоскопы) предназначены для измерения глубины искусственных поверхностных дефектов на мерах моделей дефектов и выявления поверхностных дефектов цилиндрических роликов 032x52мм, входящих в состав подшипников качения, установленных в буксовых узлах грузовых и пассажирских вагонов.
Принцип действия дефектоскопов основан на возбуждении с помощью вихретоковых преобразователей (ВП) в контролируемом ролике вихревых токов и регистрации изменений параметров вихревых токов при прохождении ВП над дефектом. Если ВП находится над дефектом, изменение параметров вихревых токов формируют в ВП выходной сигнал дефекта, который усиливается и обрабатывается в электронном блоке. Результаты отображаются на дисплее в условных единицах, характеризующих величину выходного сигнала дефекта. Для определения глубины поверхностного дефекта в миллиметрах используется градуировочное уравнение, приведённое в руководстве по эксплуатации дефектоскопа. Коэффициенты данного уравнения приведены в формуляре для каждого экземпляра дефектоскопа.
Конструктивно дефектоскопы состоят из электромеханического блока, управление которым осуществляется с пульта управления.
Заводской номер в цифровом формате наносится типографским способом в формуляр и на маркировочной этикетке, размещаемой методом наклеивания на корпусе дефектоскопа.
Нанесение знака поверки на дефектоскоп не предусмотрено.
Предусмотрена пломбировка мастикой с оттиском клейма предприятия-изготовителя одного из крепежных винтов защитного кожуха панели плат обработки сигналов.

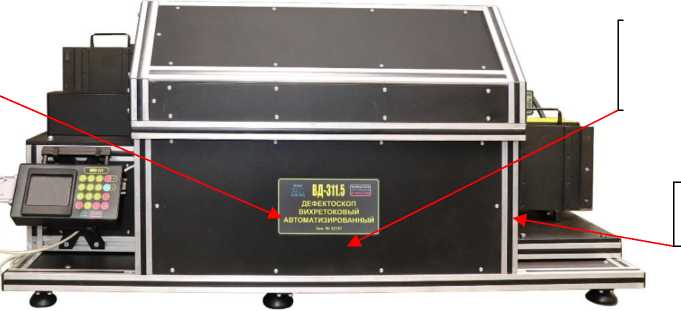

Общий вид средства измерений с указанием мест пломбировки, нанесения заводского номера, знака утверждения типа представлен на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место пломбировки
Рисунок 1 - Общий вид дефектоскопа
Дефектоскопы имеют встроенное метрологически значимое программное обеспечение (далее - ПО).
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | ВД-311.5 |
| Номер версии (идентификационный номер) ПО | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и основные технические характеристики дефектоскопов представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Диапазон измерения глубины поверхностных искусственных дефектов, мм | от 0,02 до 0,06 включ. | св. 0,06 до 0,10 |
| Пределы допускаемой абсолютной погрешности измерения глубины поверхностных искусственных дефектов, мм | ±0,02 | ±0,04 |
| Примечание - Диапазон и погрешность измерения глубины поверхностных искусственных дефектов нормированы для дефектов типа прорези, расположенных параллельно оси ролика на поверхности качения. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 80 |
| Габаритные размеры, мм, не более - длина | 1250 |
| - ширина | 800 |
| - высота | 600 |
| Потребляемая мощность от сети переменного тока, Вт, не более | 1000 |
| Напряжение питания сети переменного тока, В | от 198 до 242 |
| Частота переменного тока, Гц | 50,0 ± 0,4 |
| Условия эксплуатации - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность воздуха при температуре +20 °С, %, не более | 80 |
| Давление сжатого воздуха в питающей магистрали, МПа | от 0,6 до 1,0 |
наносится на титульный лист формуляра и руководства по эксплуатации дефектоскопов типографским способом и на маркировочную этикетку, размещаемую на корпусе дефектоскопов методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дефектоскоп вихретоковый автоматизированный | ВД-311.51) | 1 шт. |
| Пульт управления (в составе дефектоскопа вихретокового автоматизированного ВД-311.5) | МПУ 311 | 1 шт. |
| Кабель-удлинитель последовательного порта | DB9 | 1 шт. |
| Вставка плавкая | ВП2Б-1-5А | 2 шт. |
| Контрольный образец НО-903.1 | МСО 903.1 | 1 шт. |
| Кассета для роликов | МКР 15 | 2 шт. |
| Кассета для бракованных роликов | МКР 15.1 | 1 шт. |
| Тара | ВД-311.5-Я1 | 1 шт. |
| Съемные транспортировочные ручки | РС 2011 | 4 шт. |
| Дефектоскоп вихретоковый автоматизированный ВД-311.5. Формуляр | МКИЯ.427672.101 ФО | 1 экз. |
| Дефектоскоп вихретоковый автоматизированный ВД-311.5. Руководство по эксплуатации | МКИЯ.427672.101 РЭ | 1 экз. |
| Примечание 1) Обозначение в конструкторской документации МКИЯ.427672.101 | ||
приведены в разделе «Порядок работы с дефектоскопами» документа МКИЯ.427672.101 РЭ.
ТУ 26.51.66-001-20883295-2022 «Дефектоскопы вихретоковые автоматизированные ВД-311.5. Технические условия».
