| Номер в госреестре | 92372-24 |
| Наименование СИ | Тахографы |
| Обозначение типа СИ | "Автоматика-01" |
| Изготовитель | Акционерное общество "Калугаприбор" (АО "Калугаприбор"), г. Калуга |
| Год регистрации | 2024 |
| Срок свидетельства | 17.06.2029 |
| МПИ (интервал между поверками) | 7 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахографы «Автоматика-01» (далее - тахографы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС/GPS одновременно; измерений количества электрических импульсов от датчиков движения, определения на их основе координат потребителя, скорости, пройденного пути автотранспортных средств, интервала времени, синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока средства криптографической защиты информации (далее - СКЗИ) при работе по сигналам ГНСС ГЛОНАСС/GPS одновременно.
Принцип действия тахографов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и GPS на частоте L1 навигационным модулем ГНСС, а также подсчете электрических импульсов от датчиков движения, количество которых пропорционально пройденному автотранспортным средством пути. Расчет характеристических коэффициентов тахографов при установке на этапе эксплуатации на колесных транспортных средствах, осуществляется в соответствии с руководством по эксплуатации.
Навигационный модуль ГНСС определяет координаты и скорость автотранспортного средства и синхронизирует внутреннюю шкалу времени блока СКЗИ с национальной шкалой координированного времени UTC(SU) по сигналам ГНСС. Результаты измерений блока СКЗИ в неизменном виде выгружаются на внешние носители, отображаются в графическом виде и на чеке.
Электрические импульсы от датчиков движения поступают в электронный блок тахографов, где обрабатываются микропроцессором по заданным алгоритмам.
Результаты сохраняются в энергонезависимой памяти тахографов, выгружаются на внешние носители, подписанные электронной подписью, отображаются в графическом виде и на чеке.
Конструктивно тахографы состоят из моноблока с блоком СКЗИ и навигационной антенны. На лицевой панели тахографов расположены дисплей, органы управления, крышка термопринтера и слоты для установки электронных карт. Блок СКЗИ состоит из навигационного модуля ГНСС, криптографического сопроцессора, управляющего микроконтроллера, встроенного резервного источника электропитания и энергонезависимой памяти, совмещенных в одном корпусе.
Метрологические характеристики тахографов обеспечиваются при работе с импульсными датчиками движения, имеющими следующие параметры выходного сигнала:
- количество импульсов на один километр пройденного пути: от 1000 до 64255;
- амплитуда логической единицы не менее 3,8 В (максимальное значение указано в технических условиях);
- минимальная длительность импульса не менее 200 мкс;
- амплитуда логического нуля не более 1 В (минимальное значение указано в технических условиях);
- время нарастания (спада) фронта импульса (от 10 до 90 %) не более 40 мкс;
Метрологические характеристики тахографов обеспечиваются только при работе с блоками СКЗИ, соответствующими приказу Минтранса РФ от 20.10.2020 № 440, утвержденного типа, имеющими сведения в Федеральном информационном фонде по обеспечению единства измерений о положительных результатах поверки с не истекшим сроком действия и обладающими метрологическими и техническими характеристиками, приведенными в таблице 1.
Таблица 1 - Метрологические и технические характеристики блоков СКЗИ
| Наименование характеристики | Значение |
| Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ±3 |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ±15 |
| Пределы допускаемой абсолютной погрешности измерения скорости* в диапазоне скоростей от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч | ±2 |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с | ±2 |
| Рабочие условия эксплуатации | не хуже рабочих условий эксплуатации тахографа |
| * - плановая составляющая | |
После окончания срока действия ключей блока СКЗИ он выдает информацию тахографу о блокировке ключей, прекращая электронную подпись измеряемых данных. Для продолжения эксплуатации тахографа необходимо, согласно эксплуатационной документации, заменить блок СКЗИ на аналогичный активированный блок, имеющий сведения в Федеральном информационном фонде по обеспечению единства измерений о положительных результатах поверки с не истекшим сроком действия.
Тахографы обеспечивают дискретности выдачи измеренных данных, приведенные в таблице 2.
| Таблица 2 - Дискретности выдачи тахогра( | юм измеренных данных |
| Наименование источника информации | Дискретность выдачи |
| Файл блока СКЗИ | координаты (широта и долгота): 0,00000001 о координаты (высота): 1 м скорость: 1 км/ч время: 1 с |
| Файл тахографа для выгрузки на внешние носители данных | пройденный путь: 1 км скорость: 1 км/ч интервал времени: 1 мин время: 1 с |
| Чек контрольный | пройденный путь: 1 км скорость: 1 км/ч интервал времени: 1 мин время: 1 мин координаты (широта и долгота): 0,00000001° |
| Дисплей | координаты (широта и долгота): 0,0001о скорость: 1 км/ч время блока СКЗИ: 1 с время тахографа: 1 мин пройденный путь: 0,1 км |
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на информационную табличку корпуса тахографов в месте, указанном на рисунке 1.
Знак поверки на корпус тахографов не наносится.

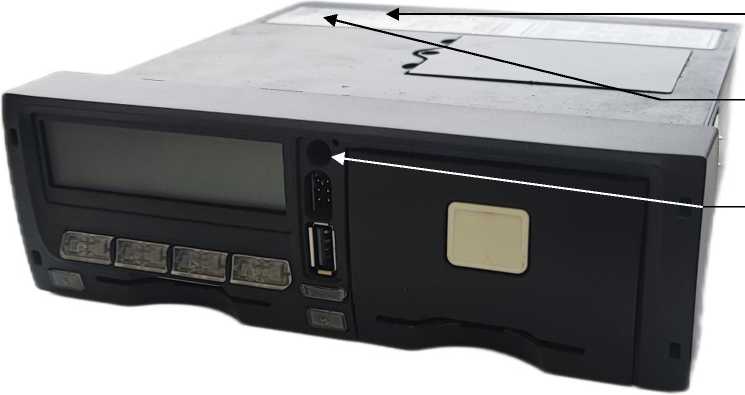

Общий вид тахографов, обозначение мест нанесения знака утверждение типа, серийного номера, схема пломбировки от несанкционированного доступа представлены на
рисунке 1.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место пломбировки (под резиновой заглушкой)
Рисунок 1 - Общий вид тахографов, обозначение мест нанесения знака утверждение типа, заводского номера, схема пломбировки от несанкционированного доступа
Тахографы работают под управлением специализированного программного обеспечения (далее - ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПАК «Автоматика» |
| Номер версии (идентификационный номер ПО) | не ниже 1.01 |
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) измерений интервала времени в диапазоне от 60 до 86400 с, с | ±4 |
| Пределы допускаемой абсолютной погрешности измерений скорости* в диапазоне от 20 до 180 км/ч по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, км/ч | ±2 |
| Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения, км/ч | ±2 |
| Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, м | ±3 |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, м | ±15 |
| Доверительные границы относительной инструментальной погрешности (при доверительной вероятности 0,95) измерений пройденного пути в диапазоне от 1 до 9 999 999,9 км, % | ±1 |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с | ±2 |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS, с | ±2 |
| * - плановая составляющая | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Питание от источника питания постоянного тока, В | от 10,8 до 15; от 21,6 до 30 |
| Масса, кг, не более | 1,6 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 207 189 61 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +20°С, %, не более | от -40 до +70 80 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, и на информационную табличку корпуса тахографов.
| Таблица 6 - Комплектность средства изме | рений | |
| Наименование | Обозначение | Количество |
| Тахограф «Автоматика-01» | ТИЦВ.466535.001 | 1 шт. |
| Кожух питания | ТИЦВ.725327.002 | 1 шт. |
| Блок СКЗИ | _ | 1 шт. |
| Комплект монтажных частей | ТИЦВ.464951.001 | 1 комплект |
| Упаковка | ТИЦВ.305636.005 | 1 шт. |
| Руководство по эксплуатации | ТИЦВ.466535.001 РЭ | 1 шт. |
| Паспорт | ТИЦВ.466535.001 ПС | 1 шт. |
приведены в п. 1.4 «Устройство и работа» документа ТИЦВ.466535.001 РЭ «Тахограф «Автоматика-01». Руководство по эксплуатации».
Приказ Министерства транспорта Российской Федерации от 28 октября 2020 г. № 440 «Об утверждении требований к тахографам, устанавливаемым на транспортные средства, категорий и видов транспортных средств, оснащаемых тахографами, правил использования, обслуживания и контроля работы тахографов, установленных на транспортные средства» (п.п. 1 п. 47, п.п. 3 п.47, п.п. 7 п.47, п.п. 9 п.47, п.п. 11 п.47, п.п. 12 п.47, п.п. 13 п.47);
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТИЦВ.466535.001 ТУ. Тахограф «Автоматика-01». Технические условия.
