| Номер в госреестре | 92376-24 |
| Наименование СИ | Установки мониторинга и защиты |
| Обозначение типа СИ | 8000H |
| Изготовитель | Jiangyin Xinhe Electrical Power Instrument Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 17.06.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки мониторинга и защиты 8000H (далее - установки) предназначены для измерений параметров и характеристик вибрации (виброскорости, виброперемещения), частоты вращения, относительного и линейного перемещения, а так же измерения сигналов от термопреобразователей сопротивления (далее - ТС) и термоэлектрических преобразователей (далее - ТП) и первичных преобразователей с аналоговыми выходным сигналами, в унифицированные аналоговые сигналы постоянного тока.
Принцип работы установки основан на осуществлении непрерывного приема, измерений и преобразования входных аналоговых и дискретных сигналов, поступающих от первичных преобразователей, установленных на объекте измерений, расчете параметров и характеристик с последующим сравнением полученных значений физических величин с установленными пользователем пределами и, при превышении заданных пределов, выдачи управляющих сигналов.
Установки мониторинга и защиты 8000H состоит из измерительной части и первичных измерительных преобразователей.
Измерительная часть установки представляет собой единый блок (корзину), в котором могут размещаться следующие измерительные модули: 8012H, 8014H, 8022H, 8024H, 8032H, 8034H, 8051H, 8052H, 8054H, 8056H, 8062H, 8072H, 8082H, 8102H, 8112H, 8106H, 8116H, 8053H, а так же модуль питания 8002H, и другие модули такие как: 8042H и 8163H, не участвующих в процессе измерения.
В качестве первичных измерительных преобразователей могут использоваться: велосиметры HS-2-1-4V, HS-2-1-4H, HS-2-1-2, HS-2-1-2i, преобразователи вихретоковые HS-1 и преобразователи частоты вращения HS-3 и HS-4, датчики теплового расширения HS-5-2 и датчик положения клапана HS-5-1, изготавливаемые Jiangyin Xinhe Electrical Power Instrument Co., Ltd., Китай.
Датчик теплового расширения HS-5-2 и датчик положения клапана HS-5-1 являются датчиками линейного перемещения.
Измерительный параметр и номенклатура применяемых совместно первичных преобразователей измерительных модулей приведены в таблице 1.
Таблица 1 - Измерительный параметр и возможные применяемые совместно первичные
преобразователи измерительных модулей________________________________________________
| Измерительный модуль | Первичный измерительный преобразователь |
| Модули измерений частоты вращения | |
| Измерительный модуль 8051H | Преобразователи частоты вращения HS-3 и HS-4 |
| Измерительный модуль 8052H | Преобразователи вихретоковые HS-1 и преобразователи частоты вращения HS-3 и HS-4 |
| Измерительный модуль 8054H | Преобразователи вихретоковые HS-1 |
| Измерительный модуль 8056H | Преобразователи частоты вращения HS-4 |
| Измерительные модули 8082H, 8053H | Преобразователи вихретоковые HS-1 и преобразователи частоты вращения HS-3 |
| Модули измерений относительной вибрации | |
| Измерительные модули 8022H, 8024H, 8062H | Преобразователи вихретоковые HS-1 |
| Модули измерений абсолютной вибрации | |
| Измерительные модули 8012H, 8014H | Велосиметры HS-2-1-4V, HS-2-1-4H, HS-2-1-2, HS-2-1-2i, |
| Модули измерений линейного перемещения | |
| Измерительные модули 8032H, 8034H | Преобразователи вихретоковые HS-1 |
| Измерительный модуль 8072H | Датчики теплового расширения№-5-2 и датчик положения клапана HS-5-1 |
| Модули измерений температуры | |
| Измерительный модуль 8102H, 8112H | Нормирован без первичных измерительных преобразователей (подключаемый тип датчика - термоэлектрические преобразователи) |
| Измерительный модуль 8106H, 8116H | Нормирован без первичных измерительных преобразователей (подключаемый тип датчика - термопреобразователи сопротивления) |
Общий заводской номер установки соответствует заводскому номеру, указанному на измерительной части установки.
Заводской номер измерительной части установки наносится на корпус в виде наклейки в формате буквенно-цифрового обозначения, в соответствии с рисунком 1.
Первичные преобразователи из состава установки имеют собственные заводские номера.
Заводской номер велосиметров HS-2-1-4V, HS-2-1-4H, HS-2-1-2, HS-2-1-2i
выгравировано на корпусе в формате буквенно-цифрового обозначения в соответствии с рисунком 2.
Преобразователи вихретоковые HS-1 состоят из проксиметра и вихретокового датчика, имеющие собственные заводские номера. Заводской номер проксиметра наносится на боковую поверхность корпуса проксиметра в формате буквенно-цифрового обозначения в соответствии с рисунком 3. Заводской номер вихретокового датчика наносится на соединительный провод в виде наклейки, помещенной под прозрачную термоусадку, в соответствии с рисунком 3.
Заводские номера преобразователей частоты вращения HS-3 и HS-4 со встроенным соединительным кабелем наносятся на кабель методом наклейки под прозрачную термоусадку, в формате буквенно-цифрового обозначения в соответствии с рисунком 4.
Заводские номера преобразователей частоты вращения HS-3 и HS-4 с разъемом для подключения соединительного кабеля наносятся на корпус преобразователя методом гравировки, формате буквенно-цифрового обозначения в соответствии с рисунком 4.
Заводские номера датчиков теплового расширения HS-5-2 и датчик положения клапана HS-5-1 наносятся на корпус в виде наклейки в формате буквенно-цифрового обозначения в соответствии с рисунками 5-6.
Опломбирование от несанкционированного доступа установки не предусмотрено.
Нанесение знака поверки на установку не предусмотрено.
Общий вид измерительной части системы мониторинга и защиты 8000H и место нанесения заводского номера приведен на рисунке 1.
Общий вид велосиметров HS-2-1-4V, HS-2-1-4H, HS-2-1-2, HS-2-1-2i из состава системы и место нанесения заводского номера приведен на рисунке 2.
Общий вид преобразователей вихретоковых HS-1 из состава системы и место нанесения заводского номера приведен на рисунке 3.
Общий вид преобразователей частоты вращения HS-3 и HS-4 из состава системы и место нанесения заводского номера приведены на рисунке 4.
Общий вид датчиков теплового расширения HS-5-2 из состава системы и место нанесения заводского номера приведены на рисунке 5.
Общий вид датчика положения клапана HS-5-1 из состава системы и место нанесения заводского номера приведены на рисунке 6.
Маркировочная табличка с местом нанесения заводского номера

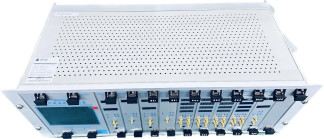

Рисунок 1 - Общий вид измерительной части системы мониторинга и защиты 8000H и место нанесения заводского номера
Место нанесения заводского номера
О51О-8«2’6,’:
Велосиметры HS-2-1-4V, HS-2-1-4H, HS-2-1-2, HS-2-1-2i
Рисунок 2 - Общий вид велосиметров HS-2-1-4V, HS-2-1-4H, HS-2-1-2, HS-2-1-2i из состава установки и место нанесения заводского номера
Рисунок 3 - Общий вид преобразователей вихретоковых HS-1 из состава установки и места
нанесения заводского номера
Место нанесения заводского номера
преобразователи частоты вращения HS-3 со встроенным соединительным кабелем
преобразователи частоты вращения HS-3 с разъемом сединительным
Место нанесения
заводского номер
преобразователи частоты вращения HS-4 со встроенным соединительным кабелем
Рисунок 4 - Общий вид преобразователей частоты вращения HS-3 и HS-4 из состава системы и места нанесения заводского номера
Рисунок 5 - Общий вид датчиков теплового расширения HS-5-2 из состава установки и места нанесения заводского номера
Рисунок 6 - Общий вид датчика положения клапана HS-5-1 из состава установки и места
нанесения заводского номера
Программное обеспечение (далее - ПО) устанавливается в установки на заводе-изготовителе и обеспечивает реализацию аналого-цифрового преобразования электрических сигналов, последующую обработку и передачу в цифровой форме и индикацию измеренных значений. Влияние ПО учтено при нормировании метрологических характеристик. Конструкция установок исключает возможность несанкционированного влияния на встроенное ПО.
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, осуществляющие сбор и обработку данных. Доступ к настройке установок через специальный интерфейс защищен криптографическими методами.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Установка мониторинга и защиты 8000H | |
| Идентификационное наименование ПО | 8000H |
| Номер версии (идентификационный номер) ПО | не ниже V2.0 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значения |
| Для модулей измерений частоты вращения | |
| Максимальный диапазон измерений частоты вращения, об/мин | от 1 до 30000 |
| Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин | ±(1+0,0002*N), N-частота вращения, об/мин |
| Для модулей измерений относительной вибрации | |
| Максимальный диапазон измерений размаха виброперемещения, мкм | от 1 до 1000 |
| Диапазон рабочих частот, Гц | от 6 до 1000 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений виброперемещения на базовой частоте, % | ±1 |
| Неравномерность амплитудно-частотной характеристики, дБ | ±3 |
| Для модулей измерений абсолютной вибрации | |
| Максимальный диапазон измерений СКЗ виброскорости, мм/c | от 0,2 до 50 |
| Диапазон измерений размаха виброперемещения, мкм | от 1 до 500 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений виброскорости и виброперемещения на базовой частоте, % | ±1 |
| Диапазон рабочих частот, Гц: -с велосиметрами HS-2-1-4V, HS-2-1-4H -с велосиметрами HS-2-1-2, HS-2-1-2i | от 4 до 1000 от 10 до 1000 |
| Неравномерность частотной характеристики относительно базовой частоты, дБ | ±3 |
| Для модулей измерений линейного перемещения | |
| Диапазоны измерений перемещения с преобразователем вихретоковым HS-1, мм | от -0,5 до +0,5 от -1 до +1 от -1,5 до +1,5 от -2 до +2 от -0,5 до +2,5 от -1 до +2 от -3 до +5 от -4 до +6 от -5 до 5 от -6,35 до +6,35 от 0 до +1 от 0 до +2 от 0 до +3 от 0 до +4 от 0 до +12,7 |
Продолжение таблицы 3 - Метрологические характеристики
| Наименование характеристики | Значения |
| Диапазоны измерений перемещения с датчиком теплового расширения HS-5-2, мм | от 0 до 25 от 0 до 30 от 0 до 35 от 0 до 50 |
| Диапазоны измерений перемещения с датчиком положения клапана HS-5-1, мм | от 0 до 25 от 0 до 100 от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 300 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений линейного перемещения, % | ±1 |
| Для модулей измерений температуры для модуля 8102H, 8112H | |
| Диапазоны измерений температуры в зависимости от типа НСХ подключаемого ТП по ГОСТ Р 8.585-2001, °С - тип НСХ «S» - тип НСХ «R» - тип НСХ «В» - тип НСХ «К» - тип НСХ «N» - тип НСХ «Е» - тип НСХ «J» - тип НСХ «Т» | от 0 до +1700 от 0 до +1700 от +250 до +1800 от 0 до +1300 от 0 до +1300 от 0 до +1000 от 0 до +1200 от 0 до +400 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений температуры, % | ±1 |
| Для модулей измерений температуры для модуля 8106H , 8116H | |
| Максимальный диапазон измерений температуры при работе с термопреобразователями сопротивления с НСХ типа «Pt100» по ГОСТ 6651-2009, °С | от -20 до 650 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений температуры, % | ±1 |
| Примечание: - Дополнительная погрешность измерений от изменений температуры окружающей среды в рабочих условиях измерений для каналов измерений относительной и абсолютной вибрации, линейного перемещения равна ±0,05 %/оС - Пределы допускаемой приведенной погрешности измерений температуры при работе с ТП указаны с учетом погрешности компенсации температуры холодного спая. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значения |
| Унифицированные выходные сигналы по постоянному току всех модулях, мА | от 0 до 10 от 4 до 20 |
| Максимальные габаритные размеры (длина*ширинахвысота), мм - измерительной части системы - велосиметров HS-2-1-4V, HS-2-1-4H, HS-2-1-2, HS-2-1-2i - преобразователей частоты вращения HS-3 - преобразователей частоты вращения HS-4 - проксиметров преобразователей вихретоковых HS-1 - датчиков преобразователей вихретоковых HS-1 - датчиков теплового расширения HS-5-2 - датчиков положения клапана HS-5-1 | 604,5x288x214,5 033x75 080x400 080x400 78x61x67 080x400 345x126x155 1390x68x90 |
| Максимальная масса, кг, не более: - измерительной части системы - велосиметров HS-2-1-4V, HS-2-1-4H, HS-2-1-2, HS-2-1-2i - преобразователей частоты вращения HS-3 - преобразователей частоты вращения HS-4 - преобразователей вихретоковых HS-1 без удлинительного кабеля - датчиков теплового расширения HS-5-2 - датчиков положения клапана HS-5-1 | 40 5 1 1 1 2,5 1,5 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Рабочие условия измерений, температура окружающей среды, °С: - измерительной части системы - велосиметров HS-2-1-4V, HS-2-1-4H, HS-2-1-2, HS-2-1-2i - преобразователей частоты вращения HS-3 - преобразователей частоты вращения HS-4 - проксиметров преобразователей вихретоковых HS-1 - датчиков преобразователей вихретоковых HS-1 - датчиков теплового расширения HS-5-2 - датчиков положения клапана HS-5-1 | от -30 до +65 от -55 до+70 от -55 до +120 от -55 до +80 от -55 до +70 от -55 до +150 от -55 до +100 от -55 до +100 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка мониторинга и защиты | 8000H | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
приведены в руководстве по эксплуатации «Установки мониторинга и защиты 8000H.
Руководство по эксплуатации» в разделах: 5-20.
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 г. № 2183 «Об утверждении государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
