| Номер в госреестре | 92380-24 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Центрэнерго", четвёртая очередь |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью Энергосбытовая компания "Центрэнерго" (ООО "Центрэнерго"), г. Москва |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Центрэнерго», четвёртая очередь (далее по тексту -АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2-й уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер ИВК, устройство синхронизации системного времени (УССВ) типа УССВ-2, автоматизированное рабочее место (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика электрической энергии вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер ИВК, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.
Дополнительно уровень ИВК может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде.
Передача информации в ПАК АО «АТС» с электронной цифровой подписью (ЭЦП) субъекта оптового рынка электроэнергии и мощности (ОРЭМ), в филиалы АО «СО ЕЭС» и в другие смежные субъекты ОРЭМ осуществляется с уровня ИВК по каналу связи с протоколом TCP/IP сети Internet в формате XML-макетов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит УССВ типа УССВ-2, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.
Сервер ИВК периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени УССВ-2 и при расхождении ±1 с. и более, сервер ИВК производит синхронизацию собственной шкалы времени со шкалой времени УССВ-2.
Сравнение шкалы времени счетчиков электроэнергии со шкалой времени ИВК происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени сервера ИВК на величину более чем ±1 с., выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчика и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер 002 АИИС КУЭ наносится на этикетку, расположенную на тыльной стороне сервера ИВК, типографским способом. Дополнительно заводской номер 002 указан в паспорте-формуляре АИИС КУЭ. Общий вид сервера ИВК с указанием места нанесения заводского номера представлен на рисунке 1.

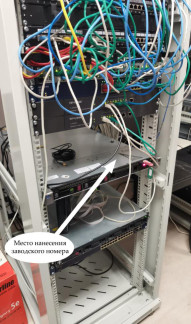

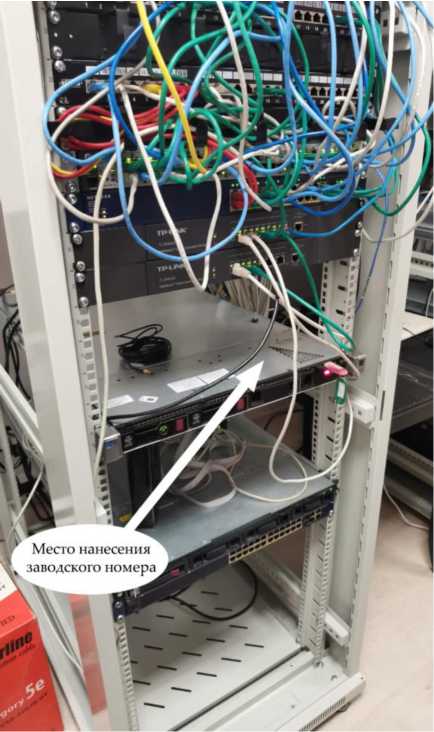

Место нанесения заводского номера
Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера
В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню -«средний» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО «АльфаЦЕНТР»
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | ac_metrology.dll |
| Номер версии (идентификационный номер) ПО | не ниже 12.1 |
| Цифровой идентификатор ПО | 3E736B7F380863F44CC8E6F7BD211C54 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 - Состав измерительных каналов АИИС КУЭ
| Номер ИК | Наименование ИК | ТТ | ТН | Счетчик | ИВК |
| 1 | КТПП-1014 6 кВ, РУ-6 кВ, Ввод 6 кВ | ТОЛ-К-10 У2 150/5 Кл. т. 0,5S Рег. № 57873-14 | НОЛ 6000/^3/100/^3 Кл. т. 0,5 Рег. № 49075-12 | Меркурий 234 ARTM2-00 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | УССВ-2, рег. № 54074-13, сервер ИВК |
| 2 | ПС 110 кВ Перекоп, РУ-10 кВ, 1 СШ 10 кВ, яч. 39, КЛ-10 кВ | ТОЛ-СЭЩ-10 200/5 Кл. т. 0,2S Рег. № 32139-06 | НОЛ-СЭЩ-10 10000/^3/100/^3 Кл. т. 0,5 Рег. № 35955-07 | СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 | |
| 3 | ПС 110 кВ Перекоп, РУ-10 кВ, 2 СШ 10 кВ, яч. 38, КЛ-10 кВ | ТОЛ-СЭЩ-10 200/5 Кл. т. 0,2S Рег. № 32139-06 | НАЛИ-СЭЩ-10 10000/100 Кл. т. 0,5 Рег. № 38394-08 | СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 | |
| 4 | ТП-15 6 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, яч. Ввод 1 | ТТИ 1000/5 Кл. т. 0,5 Рег. № 28139-06 | - | ПСЧ-4ТМ.05МК.16 Кл. т. 0,5S/1,0 Рег. № 50460-18 | |
| 5 | ТП-15 6 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, яч. Ввод 2 | ТТИ 1000/5 Кл. т. 0,5 Рег. № 28139-06 | - | ПСЧ-4ТМ.05МК.16 Кл. т. 0,5S/1,0 Рег. № 50460-18 | |
| 6 | ПС 110 кВ Октябрьская, ЗРУ-6кВ, 1 СШ 6 кВ, яч.107 | ТЛК-10 1500/5 Кл. т. 0,5 Рег. № 9143-06 | НАМИ-10 6000/100 Кл. т. 0,2 Рег. № 11094-87 | ТЕ3000.02.12 Кл. т. 0,2S/0,5 Рег. № 77036-19 | |
| 7 | ПС 110 кВ Октябрьская, ЗРУ-6кВ, 1 СШ 6 кВ, яч.108 | ТЛК-10 1500/5 Кл. т. 0,5 Рег. № 9143-06 | НАМИ-10 6000/100 Кл. т. 0,2 Рег. № 11094-87 | ТЕ3000.02.12 Кл. т. 0,2S/0,5 Рег. № 77036-19 |
Примечания:
1. Допускается изменение наименования ИК без изменения объекта измерений.
2. Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.
3. Допускается замена УССВ на аналогичное, утвержденного типа.
4. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносятся изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.
| Таблица 3 - Основные метрологические характеристики ИК АИИС | КУЭ | ||
| Номера ИК | Вид электроэнергии | Границы основной погрешности (±5), % | Границы погрешности в рабочих условиях (±5), % |
| 1 | Активная Реактивная | 1,2 2,4 | 4,2 7,1 |
| 2, 3 | Активная Реактивная | 0,8 1,5 | 1,8 4,0 |
| 4, 5 | Активная Реактивная | 1,0 2,1 | 4,0 7,0 |
| 6, 7 | Активная Реактивная | 0,9 2,0 | 3,0 5,5 |
| Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), с | ±5 | ||
| Примечания: 1. Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3. Границы погрешности результатов измерений приведены для cos ф=0,87, токе ТТ, равном 100 % от 1ном для нормальных условий, для рабочих условий для ИК №№ 1-3 при cos ф=0,8, токе ТТ, равном 2 % от 1ном и для ИК №№4-7 при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от -40 °С до +40 °С. | |||
Таблица 4 - Основные технические характеристики ИК АИИС КУЭ
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество ИК | 7 |
| Нормальные условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота, Гц температура окружающей среды, °С | от 98 до 102 от 100 до 120 0,87 от 49,6 до 50,4 от +21 до +25 |
| Условия эксплуатации: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота, Гц температура окружающей среды для ТТ, ТН, °С температура окружающей среды для счетчиков, °С температура окружающей среды для сервера ИВК, °С атмосферное давление, кПа относительная влажность, %, не более | от 90 до 110 от 1(2) до 120 от 0,5инд до 0,87емк от 49,6 до 50,4 от -40 до +40 от -40 до +40 от +15 до +25 от 80,0 до 106,7 98 |
| Надежность применяемых в АИИС КУЭ компонентов: Счетчики: Меркурий 234 ARTM2-00 PBR.R (рег.№ 75755-19): - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более | 320000 2 |
Продолжение таблицы 4
| 1 | 2 |
| СЭТ-4ТМ.03М (рег.№ 36697-17): - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более ПСЧ-4ТМ.05МК.16 (рег.№ 50460-18): - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более ТЕ3000.02.12 (рег.№ 77036-19): - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более УССВ-2 (рег. № 54074-13): - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более Сервер ИВК: - коэффициент готовности, не менее - среднее время восстановления работоспособности, ч, не более | 220000 2 165000 2 220000 2 55000 2 0,99 1 |
| Глубина хранения информации: Меркурий 234 ARTM2-00 PBR.R (рег.№ 75755-19): - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее СЭТ-4ТМ.03М (рег.№ 36697-17): - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее ПСЧ-4ТМ.05МК.16 (рег.№ 50460-18): - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее ТЕ3000.02.12 (рег.№ 77036-19): - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее Сервер ИВК: - хранение результатов измерений и информации состояний средств измерений, лет, не менее | 90 114 113 114 3,5 |
Надежность системных решений:
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
Регистрация событий:
- в журнале событий счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервер ИВК.
- защита информации на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на сервер ИВК.
наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 — Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| Счётчики электрической энергии статические | Меркурий 234 ARTM2-00 PBR.R | 1 |
| Счетчики электрической энергии многофункциональные | СЭТ-4ТМ.03М | 2 |
| Счетчики электрической энергии многофункциональные | ПСЧ-4ТМ.05МК.16 | 2 |
| Счетчики электрической энергии многофункциональные - измерители ПКЭ | ТЕ3000.02.12 | 2 |
| Трансформатор тока | ТОЛ-К-10 У2 | 3 |
| Трансформатор тока | ТОЛ-СЭЩ-10 | 6 |
| Трансформатор тока | ТТИ | 6 |
| Трансформатор тока | ТЛК-10 | 4 |
| Трансформатор напряжения | НОЛ | 3 |
| Трансформатор напряжения | НОЛ-СЭЩ-10 | 3 |
| Трансформатор напряжения | НАЛИ-СЭЩ-10 | 1 |
| Трансформатор напряжения | НАМИ-10 | 1 |
| Устройство синхронизации системного времени | УССВ-2 | 1 |
| Сервер ИВК | - | 1 |
| Документация | ||
| Паспорт-формуляр | 17254302.384106.111.ФО | 1 |
приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Центрэнерго», четвёртая очередь», аттестованном ООО «Энергокомплекс». Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312235 от 01.06.2017.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
