| Номер в госреестре | 92383-24 |
| Наименование СИ | Трансформаторы напряжения емкостные |
| Обозначение типа СИ | DFK |
| Изготовитель | "Electrotecnica Arteche Hermanos, S.A.", Испания |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения емкостные DFK (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, которые пропитаны синтетическим маслом и помещены в фарфоровые покрышки. К выходу емкостного делителя подключено электромагнитное устройство, которое состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для точного подбора коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки электромагнитного трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце емкостного делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена маркировочная табличка с указанием основных характеристик.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
К настоящему типу средств измерений относятся трансформаторы напряжения следующих модификаций DFK-362, DFK-525, которые отличаются друг от друга значениями номинального напряжения первичной обмотки и номинальной вторичной нагрузки.
К трансформаторам напряжения данного типа относятся следующие модификации:
- DFK-362 зав. № 0805642/7, 0805642/8, 0805642/9;
- DFK-525 зав. № 0702506/17, 0805650/11, 0805650/14.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

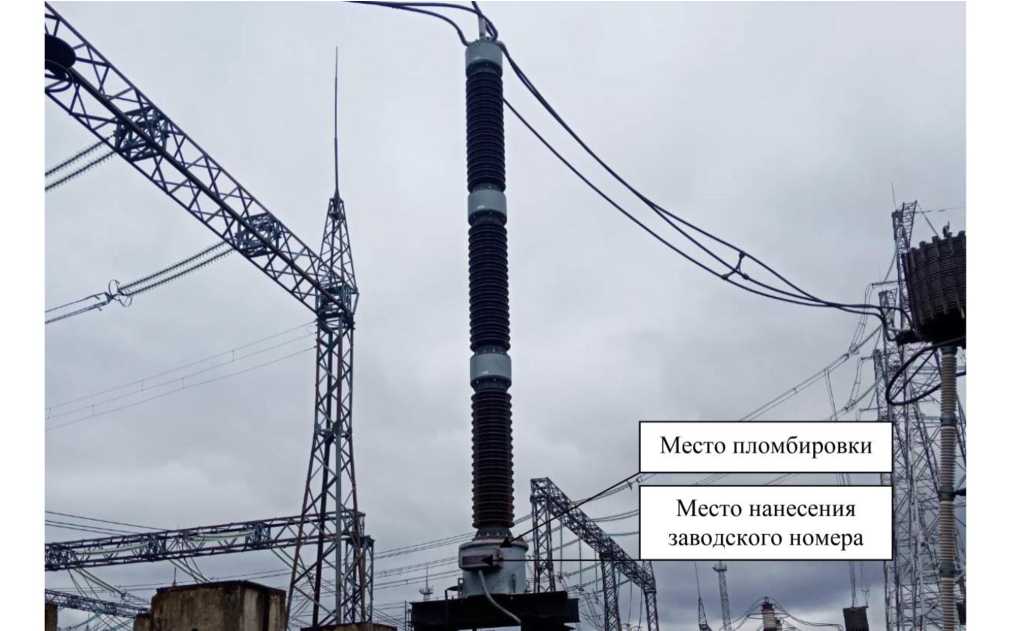

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки,
места нанесения заводского номера
| Таблица 1.1 - Метрологические характеристики трансф | юрматоров напряжения DFK-362 | |
| Наименование характеристики | Значение для заводских номеров | |
| 0805642/7, 0805642/8, 0805642/9 | ||
| Номинальное напряжение первичной обмотки и1ном, кВ | 330/^3 | |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/^3 | |
| Номинальная частота Гном, Гц | 50 | |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 | |
| Номинальная мощность основной вторичной обмотки, 1ГА | 50;100 | |
| Таблица 1.2 - Метрологические характеристики трансф | юрматоров напряжения DFK-525 | |
| Наименование характеристики | Значение для заводских номеров | |
| 0702506/17 | 0805650/11, 0805650/14 | |
| Номинальное напряжение первичной обмотки и1ном, кВ | 500/\3 | 500/\3 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/\3 | 100/\3 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 | 0,2 |
| Номинальная мощность основной вторичной обмотки, 1ГА | 50 | 50;200 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения емкостный | DFK-362; DFK-525 | 1 шт. |
| Паспорт | DFK-362; DFK-525 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
