| Номер в госреестре | 92386-24 |
| Наименование СИ | Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Антал" (ООО "Антал"), г. Пермь |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения (далее - Комплекс) предназначен для измерений входных аналоговых сигналов силы постоянного электрического тока и измерений входных аналоговых сигналов электрического сопротивления с последующим преобразованием их в значения температуры, а также для формирования управляющих аналоговых сигналов силы постоянного тока.
Принцип действия Комплекса основан на непрерывном измерении, преобразовании и обработке с применением системы измерительно-управляющей PlantCruise by Experion (далее - Система) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 67039-17) входных аналоговых сигналов, поступающих от первичных измерительных преобразователей (не входящих в состав Комплекса), в значения измеряемых физических величин, отображаемых и архивируемых на компьютере рабочей станции оператора, а также для формирования и выдачи аналоговых управляющих выходных сигналов.
Комплекс состоит из совокупности измерительных каналов. Компоненты измерительных каналов Комплекса соединяются проводными линиями связи.
Конструктивно Комплекс включает в себя шкаф с расположенными в нём средствами измерений, оборудованием для монтажа проводных линий связи и сетевым оборудованием, а также две рабочих станции оператора (основная и резервная).
Состав измерительных каналов Комплекса приведен в таблице 1.
Таблица 1 - Состав измерительных каналов Комплекса
| Тип измерительного канала | Средства измерений в составе измерительного канала | Количество измерительных каналов |
| Измерительные каналы 1 типа: аналоговый вход силы постоянного электрического тока от 4 до 20 мА | Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) | 16 |
| Тип измерительного канала | Средства измерений в составе измерительного канала | Количество измерительных каналов |
| Измерительные каналы 2 типа: аналоговый вход сигналов термопреобразователей сопротивления с номинальной статической характеристикой 100П | Преобразователи измерительные S, K, H, мод. KCD2-UT2-Ex1 (рег. № 65857-16); Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) | 16 |
| Измерительные каналы 3 типа: аналоговый вход силы постоянного электрического тока от 4 до 20 мА | Барьеры безопасности серии TIK-bis.xxx.xxxx, мод. TIK-BIS.111.1113 (рег. № 82188-21); Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) | 14 |
| Измерительные каналы 4 типа: аналоговый выход силы постоянного электрического тока от 4 до 20 мА | Преобразователи измерительные разделительные MACX MCR, мод. MACX MCR-IDS-I-I-SP (рег. № 82253-21); Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) | 2 |
Комплекс является средством измерений единичного производства. Заводской номер Комплекса: 0003. Заводской номер нанесен на Комплекс методом гравировки на металлизированной панели. Панель приклеена на внутреннюю сторону двери шкафа Комплекса. Также заводской номер указан в паспорте Комплекса.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунках 1 - 4.

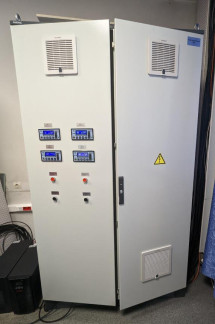

Рисунок 1 - Шкаф с оборудованием
Комплекса

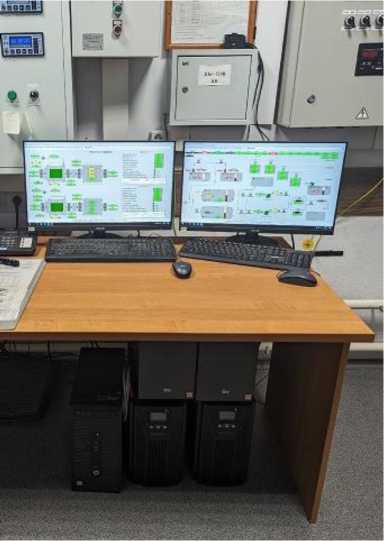

Рисунок 3 - Основная и резервная рабочие станции оператора

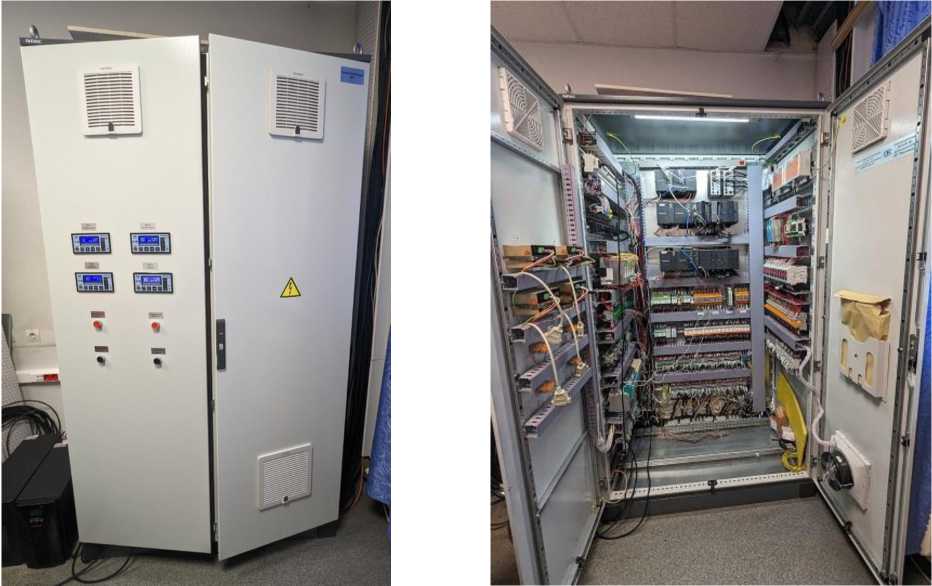

Рисунок 2 - Оборудование Комплекса
Место нанесения заводского номера

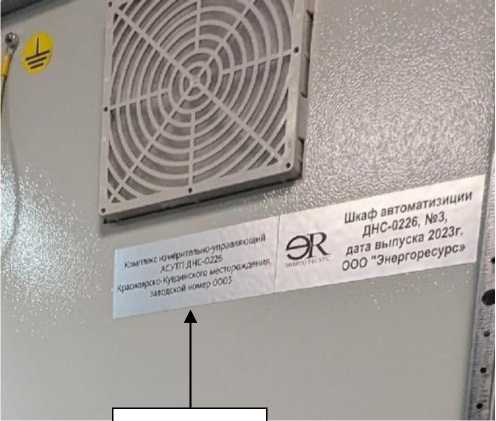

Рисунок 4 - Место нанесения заводского номера
Пломбирование Комплекса не предусмотрено.
Программное обеспечение (далее - ПО) обеспечивает реализацию функций Комплекса. Комплекс работает под управлением ПО ControlEdge Builder и Experion. Метрологически значимая часть ПО частично находится во встроенном ПО модулей контроллеров, устанавливаемое в энергонезависимую память модулей, и в процессе эксплуатации Комплекса изменению не подлежит, так как доступ пользователей к ней отсутствует. Также метрологически значимая часть ПО находится в прикладном программном обеспечении центральных процессоров контроллеров Комплекса и хранится в энергонезависимой памяти. Защита прикладного программного обеспечения от несанкционированного изменения обеспечена наличием пароля доступа к ПО ControlEdge Builder.
Защита от несанкционированного изменения ПО Комплекса обеспечивается применением однократно инсталлируемого программного продукта на базе ПО ControlEdge Builder и Experion, установленного на рабочую станцию оператора, а также паролями доступа к интерфейсу ПО.
Идентификационные данные ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | ControlEdge Builder | Experion |
| Номер версии (идентификационный номер ПО) | 170.1-21.0 | R511.1 |
| Цифровой идентификатор ПО | _ | _ |
Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Метрологические характеристики средства измерений приведены в таблице 3.
Таблица 3 - Метрологические характеристики средства измерений
| Наименование характеристики | Значение |
| Диапазон измерений измерительных каналов 1 типа, мА | от 4 до 20 |
| Пределы допускаемой приведенной1) погрешности измерений измерительных каналов 1 типа, % | ±0,15 |
| Диапазон измерений измерительных каналов 2 типа, °С | от -50 до +200 |
| Пределы допускаемой абсолютной погрешности измерений измерительных каналов 2 типа, °С | ±1 |
| Диапазон измерений измерительных каналов 3 типа, мА | от 4 до 20 |
| Пределы допускаемой приведенной1) погрешности измерений измерительных каналов 3 типа, % | ±0,47 |
| Диапазон измерений измерительных каналов 4 типа, мА | от 4 до 20 |
| Пределы допускаемой приведенной1) погрешности измерений измерительных каналов 4 типа, % | ±1,2 |
| 1) За нормирующее значение принимается значение диапазона измерений измерительного канала. | |
Основные технические характеристики средства измерений приведены в таблице 4.
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % | от +15 до +25 от 30 до 80 |
наносится типографским способом на титульный лист паспорта и руководства по эксплуатации Комплекса.
Комплектность средства измерений приведена в таблице 5.
Таблица 5 - Комплектность Комплекса
| Наименование | Обозначение | Количество, шт. |
| Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения | _ | 1 |
| «Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения. Паспорт» | 05304022.425202.22. 04.017-ПС | 1 |
| «Руководство по эксплуатации на комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения» | 05304022.425202.22. 04.017.РЭ | 1 |
| «Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения. Техническое перевооружение ДНС-0226 Красноярско-Куединского месторождения. Описание программного обеспечения» | 05304022.425202.22. 04.017.ПА | 1 |
| «Г осударственная система обеспечения единства измерений. Комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения. Методика поверки» | _ | 1 |
приведены в разделе «8 Методы измерений» документа 05304022.425202.22.04.017.РЭ «Руководство по эксплуатации на комплекс измерительно-управляющий АСУТП ДНС-0226 Красноярско-Куединского месторождения».
