Номер в госреестре | 92389-24 |
Наименование СИ | Тепловизоры инфракрасные |
Обозначение типа СИ | В7 |
Изготовитель | Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7"), г. Москва |
Год регистрации | 2024 |
Срок свидетельства | 17.06.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Тепловизоры инфракрасные В7 (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры инфракрасные B7 изготавливаются в следующих моделях: В7-522, В7-523, В7-ТВ3090, В7-ТВ3160, В7-ТВ3220, В7-ТВ3320. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
Тепловизоры инфракрасные B7 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, объектив видеокамеры, фонарь (только для моделей В7-ТВ3090, В7-ТВ3160, В7-ТВ3220, В7-ТВ3320) и затвор камеры. На боковой части корпуса моделей В7-522, В7-523 распложены разъемы для карты памяти и USB. На верхней части корпуса моделей В7-ТВ3090, В7-ТВ3160, В7-ТВ3220, В7-ТВ3320 расположен USB-разъем.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съемную карту памяти типа microSD (только для моделей В7-522, В7-523), передана посредством прямого подключения к USB-порту.
Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.
Фотографии общего вида тепловизоров инфракрасных B7 приведены на рисунках 13.

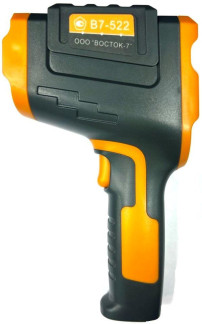

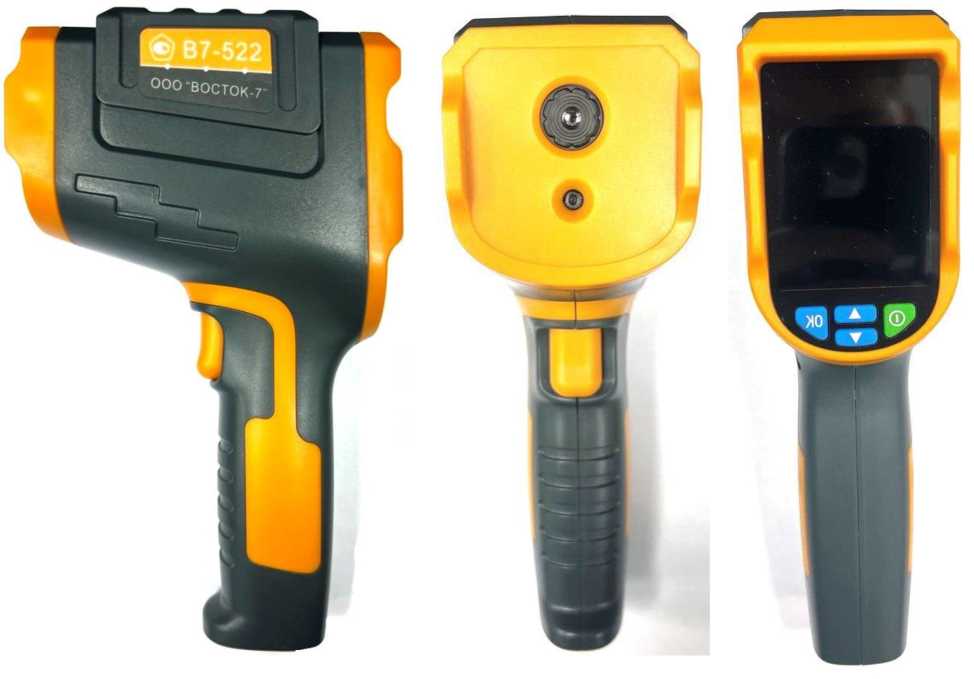

Рисунок 1 - Общий вид тепловизоров инфракрасных В7 модели В7-522

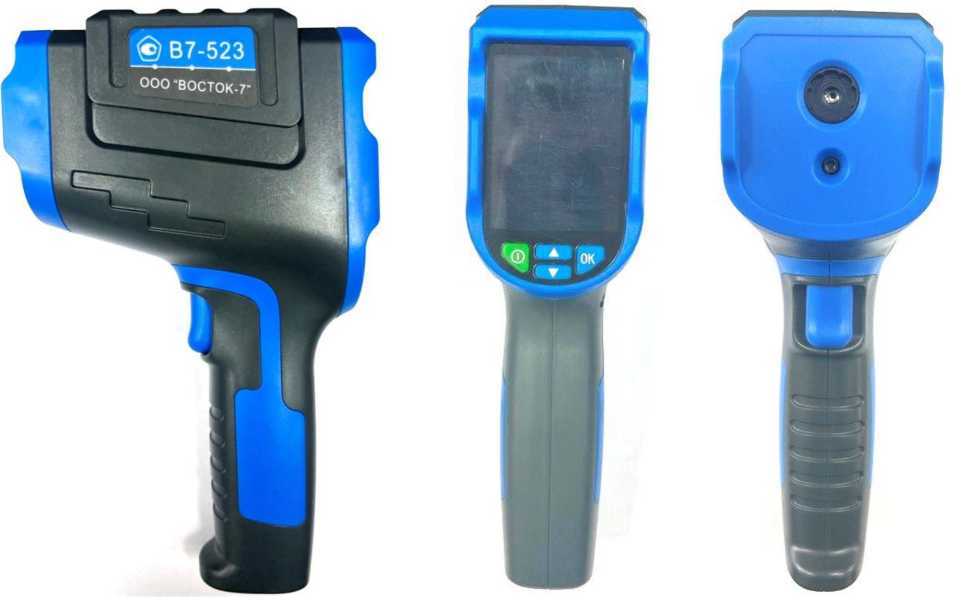

Рисунок 2 - Общий вид тепловизоров инфракрасных B7 модели B7-523

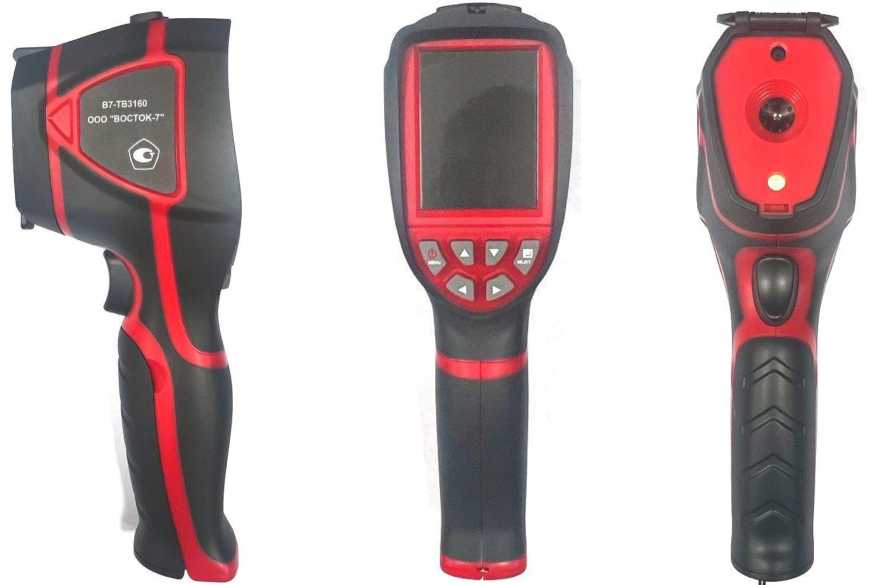

Рисунок 3 - Общий вид тепловизоров инфракрасных B7 моделей В7-ТВ3090, B7-TB3160,
В7-ТВ3220, В7-ТВ3320
Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров инфракрасных B7 в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, отображается в меню настроек тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО тепловизоров инфракрасных B7 моделей B7-522,
B7-523
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | firmware |
Номер версии (идентификационный номер) ПО | не ниже V1.0.011 |
Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 2 - Идентификационные данные ПО тепловизоров инфракрасных B7 моделей В7-
ТВ3090, B7-TB3160, В7-ТВ3220, В7-ТВ3320__________________________________________
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | firmware |
Номер версии (идентификационный номер) ПО | не ниже V2.1.2 |
Цифровой идентификатор программного обеспечения | отсутствует |
Метрологические и основные технические характеристики тепловизоров инфракрасных B7 в зависимости от модели приведены в таблицах 3-6.
Таблица 3 - Метрологические характеристики тепловизоров инфракрасных B7 моделей B7-
522, В7-523
Наименование характеристики | Значение (в зависимости от модели) | |
В7-522 | В7-523 | |
Диапазон измерений температуры, °С | от -40 до +300 | |
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -40 до -20 °С включ. - в диапазоне св. -20 до -10 °С включ. - в диапазоне св. -10 до +100 °С включ. | ±10,0 ±5,0 ±2,0 | |
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±4,0 | |
Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,065 | |
Спектральный диапазон, мкм | от 8 до 14 | |
Углы поля зрения, градус по горизонтали х градус по вертикали | 35,0°х26,0° | 56,0°х42,0° |
Пространственное разрешение, мрад | 3, | 05 |
Наименование характеристики | Значение (в зависимости от модели) | |
В7-522 | В7-523 | |
Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
Таблица 4 - Метрологические характеристики тепловизоров инфракрасных B7 моделей В7-
ТВ3090, В7-ТВ3160, В7-ТВ3220, В7-ТВ3320____________________________________________
Наименование характеристики | Значение (в зависимости от модели) | |||
В7-ТВ3090 | В7-ТВ3160 | В7-ТВ3220 | В7-ТВ3320 | |
Диапазон измерений температуры, °С | от -20 до +350 | от -20 до +300 | ||
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С | ±2,0 | |||
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 | |||
Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,07 | |||
Спектральный диапазон, мкм | от 8 до 14 | |||
Углы поля зрения, градус по горизонтали х градус по вертикали | 16,0°х19,0° | 35,0°х26,0° | 56,0°х42,0° | |
Пространственное разрешение, мрад | 1,74 | 3,87 | 2,77 | 3,05 |
Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
Таблица 5 - Основные технические характеристики тепловизоров инфракрасных B7 моделей
В7-522, В7-523_________________________________________________________________________
Наименование характеристики | Значение (в зависимости от модели) | |
В7-522 | В7-523 | |
Количество пикселей матрицы детектора, пикселихпиксели | 200x150 | 320x240 |
Масса, г, не более | 3] | 16 |
Запись изображений или частота обновлений, Гц | 9 | |
Габаритные размеры, мм (длина х ширина х высота), не более | 120x60x210 | |
Напряжение питания, В | 3,7 | |
Время работы от батареи, ч, не менее | 2 | |
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более | от -10 до +45 85 (без конденсации) | |
Средняя наработка до отказа, ч, не менее | 14 000 | |
Средний срок службы, лет, не менее | 5 |
Таблица 6 - Основные технические характеристики тепловизоров инфракрасных B7 моделей
В7-ТВ3090, В7-ТВ3160, В7-ТВ3220, В7-Т | ГВ3320 | |||
Наименование характеристики | Значение (в зависимости от модели) | |||
В7- ТВ3090 | В7-ТВ3160 | В7-ТВ3220 | В7-ТВ3320 | |
Количество пикселей матрицы детектора, пиксели*пиксели | 120x90 | 160x120 | 220x160 | 320x240 |
Масса, г, не более | 323 | |||
Запись изображений или частота обновлений, Гц | 25 | 9 | ||
Габаритные размеры, мм (длина х ширина х высота), не более | 94x70x225 | |||
Напряжение питания, В | 3,7 | |||
Время работы от батареи, ч, не менее | 2 | |||
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более | от 0 до +45 85 (без конденсации) | |||
Средняя наработка до отказа, ч, не менее | 14 ООО | |||
Средний срок службы, лет, не менее | 5 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Тепловизор инфракрасный | В7 | 1 шт. |
Руководство по эксплуатации на тепловизоров инфракрасных B7 моделей В7-522, В7-523 | - | 1 экз. (в зависимости от модели) |
Руководство по эксплуатации на тепловизоров инфракрасных B7 моделей В7-ТВ3160, В7-ТВ3320 | ||
Футляр для переноски | - | 1 шт. |
USB-кабель | - | 1 шт. |
Ремешок на запястье | - | 1 шт. |
приведены в разделе 6 Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.66-002-7717734230-2023 Тепловизоры инфракрасные. Технические условия.
