| Номер в госреестре | 92390-24 |
| Наименование СИ | Приборы комплексного термического анализа |
| Обозначение типа СИ | JH |
| Изготовитель | Shanghi Jiahang Instruments Co. Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 17.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы комплексного термического анализа JH (далее - приборы JH) предназначены для измерений температуры и удельной теплоты фазовых переходов, изменения массы твердых и порошкообразных материалов.
К настоящему типу средств измерений относятся приборы комплексного термического анализа следующих модификаций: JH-DSC6, JH-DSC6L, JH-DSC8, JH-DSC8L, JH-STA150, JH-STA350, JH-TGA350, JH-TGA550, которые отличаются друг от друга метрологическими и техническими характеристиками.
Принцип действия приборов JH модификаций JH-DSC6, JH-DSC6L, JH-DSC8, JH-DSC8L заключается в измерении дифференциальной тепловой мощности между материалом образца и эталонным материалом при изменении температуры. Интеграл от разности тепловой мощности по температуре в пересчете на единицу массы определяет удельную теплоту фазового перехода.
Приборы JH модификаций JH-DSC6, JH-DSC6L, JH-DSC8, JH-DSC8L состоят из измерительного блока, в состав которого входят нагревательная печь, устройство передачи данных, аналого-цифровой преобразователь. В состав модификаций JH-DSC6L, JH-DSC8L входит контроллер охлаждения жидким азотом.
Принцип действия приборов JH модификаций JH-STA150, JH-STA350 заключается в одновременном измерении изменения массы и дифференциальной тепловой мощности между материалом образца и эталонным материалом при изменении температуры. Интеграл от разности тепловой мощности по температуре в пересчете на единицу массы определяет удельную теплоту фазового перехода.
Конструктивно приборы JH модификаций JH-STA150, JH-STA350 выполнены в металлическом корпусе, в котором смонтирована высокотемпературная печь. Также внутри корпуса расположена электронная схема управления. Трансформатор и контроллер газовых потоков вынесены в отдельный блок.
Принцип действия приборов JH модификаций JH-TGA350, JH-TGA550 основан на измерении изменения массы исследуемых образцов в зависимости от температуры с программным контролем температуры. При нагревании в веществах происходят физические и химические изменения, при этом также изменяется и масса вещества.
Конструктивно приборы JH модификаций JH-TGA350, JH-TGA550 состоят из измерительного блока, выполненного в металлическом корпусе, в котором смонтирована высокотемпературная печь. Также внутри корпуса расположены весы, электронная схема управления. Трансформатор и контроллер газовых потоков вынесены в отдельный блок.
На задней панели приборов JH расположены вводы для подсоединения внешних устройств, кабеля питания и штуцера для подключения продувочных газов.

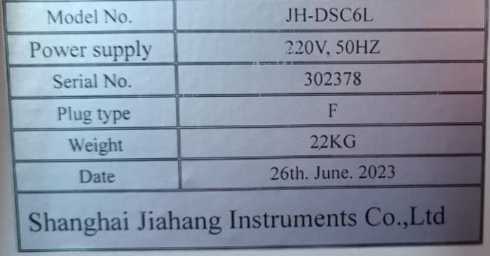

Нанесение знака поверки на приборы JH не предусмотрено. Заводской номер в виде арабских цифр наносится на корпус приборов JH в виде наклейки. Место нанесения заводского номера на корпус приборов JH представлено на рисунках 4, 5 - на задней стороне приборов JH.
Общий вид приборов JH представлен на рисунках 1-3. Пломбирование приборов JH не предусмотрено.

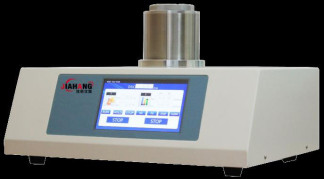

Рисунок 1 - Общий вид приборов модификаций JH-DSC6, JH-DSC6L, JH-DSC8, JH-DSC8L

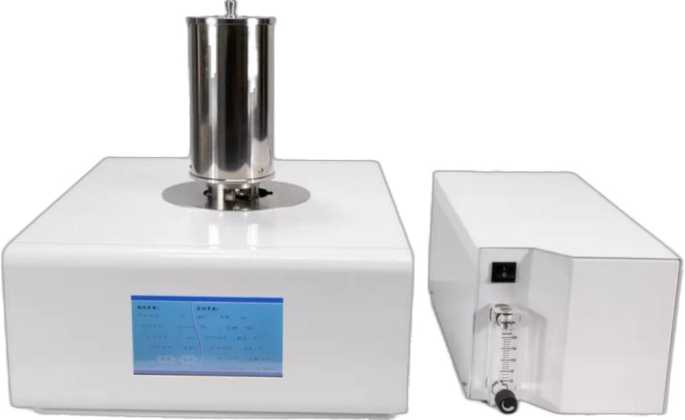

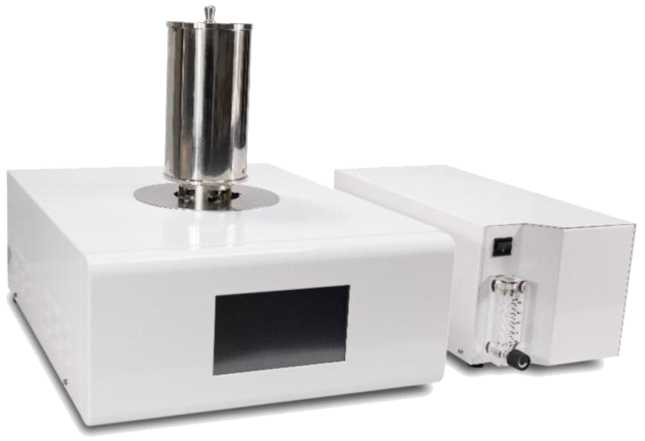

Рисунок 2 - Общий вид модификаций JH-STA150, JH-STA350

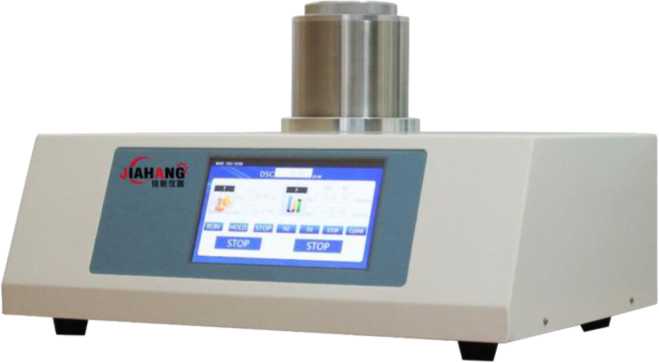

Рисунок 3 - Общий вид приборов JH модификаций JH-TGA350, JH-TGA550
п

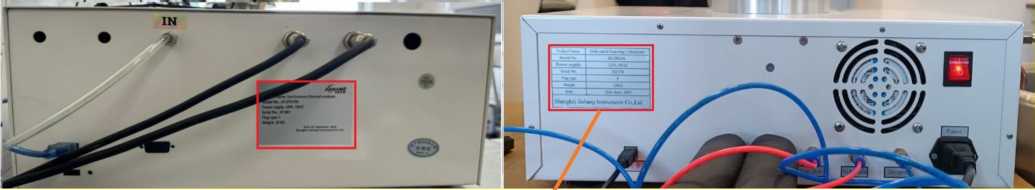

Рисунок 4 - Место нанесения заводского номера на корпус приборов JH: для приборов модификаций JH-DSC6, JH-DSC6L, JH-DSC8, JH-DSC8L - справа, для приборов модификаций JH-STA150, JH-STA350, JH-TGA350, JH-TGA550 - слева
Программное обеспечение приборов JH состоит из встроенного ПО, предустановленного в микроконтроллер измерительного блока, и автономного ПО, устанавливаемого ПК. Встроенное ПО приборов JH «JHDSC.hex» и «JHTGA.hex» предназначено для управления процессом измерений температуры, теплоты фазовых переходов, изменения массы. Встроенное ПО является полностью метрологически значимым. Автономное ПО приборов JH позволяет осуществлять выбор режимов и установку параметров эксперимента, градуировку, обработку и архивирование результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение в зависимости от модификации | |||
| JH-DSC6, JH-DSC6L, JH-DSC8, JH-DSC8L | JH-STA150, JH-STA350, JH-TGA350, JH-TGA550 | |||
| Идентификационное наименование ПО | JHDSC.hex | DSC | JHTGA.hex | TGA |
| Номер версии (идентификационный номер ПО)* | 1.1 | 1.x.x | 1.2 | 20yy.zz |
| * Версия автономного ПО «DSC» имеет значения для «х.х» 0.0 и выше. Версия автономного ПО «TGA» имеет значения для «yy.zz» 22.00 и выше. Метрологически значимая часть автономных ПО приборов JH остается неизменной и в версиях ПО «DSC» и «TGA» обозначаются «1.» и «20» соответственно. | ||||
Таблица 2 - Метрологические характеристики модификаций JH-DSC6, JH-DSC6L, JH-DSC8,
JH-DSC8L
| Наименование характеристики | Значение в зависимости от модификации | |||
| JH-DSC6 | JH-DSC6L | JH-DSC8 | JH-DSC8L | |
| Диапазон показаний температуры, °С | от +25 до +600 | от -100 до +600 | от +25 до +800 | от -100 до +800 |
| Диапазон измерений температуры фазовых переходов, °С | от +25 до +600 | от +25 до +600 | от +25 до +800 | от +25 до +800 |
| Пределы допускаемой абсолютной погрешности измерений температуры фазовых переходов, °С | ±2 | ±2 | ±2 | ±2 |
| Диапазон измерений удельной теплоты фазовых переходов, Дж/г | от 10 до 1000 | |||
| Пределы допускаемой относительной погрешности измерений удельной теплоты фазовых переходов, % | ±2 | |||
Таблица 3 - Метрологические характеристики модификаций JH-STA150, JH-STA350,
JH-TGA350, JH-TGA550
| Наименование характеристики | Значение в зависимости от модификации | |||
| JH-STA150 | JH-STA350 | JH-TGA350 | JH-TGA550 | |
| Диапазон показаний температуры, °С | от +25 до +1250 | от +25 до +1450 | от +25 до +1350 | от +20 до +1450 |
| Диапазон измерений температуры фазовых переходов, °С | от +25 до +800 | от +25 до +800 | - | - |
| Пределы допускаемой абсолютной погрешности измерений температуры фазовых переходов, °С | ±2 | ±2 | - | - |
| Диапазон измерений удельной теплоты фазовых переходов, Дж/г | от 10 до 1000 | от 10 до 1000 | - | - |
| Пределы допускаемой относительной погрешности измерений удельной теплоты фазовых переходов, % | ±3 | ±3 | - | - |
| Диапазон измерений изменения массы, мг | от 5 до 5000 | |||
| Пределы допускаемой относительной погрешности измерений изменения массы, % | ±1 | |||
Таблица 4 - Основные технические характеристики модификаций JH-DSC6, JH-DSC6L,
JH-DSC8, JH-DSC8L______________________________________________________________
| Наименование характеристики | Значение в зависимости от модификации | |||
| JH-DSC6 | JH-DSC6L | JH-DSC8 | JH-DSC8L | |
| Диапазон скорости нагрева, °С/мин | от 0,1 до 100 | от 1 до 80 | от 0,1 до 100 | от 1 до 80 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 50±1 / 60±1 | |||
| Потребляемая мощность, ВА, не более | 1000 | |||
| Средняя наработка до отказа, ч, не менее | 10000 | |||
| Средний срок службы, лет | 8 | |||
| Габаритные размеры (длина х ширина х высота), мм, не более: - блока измерительного; - контроллера охлаждения; - сосуда Дьюара | 460 х 350 х 380 430 х 400 х 300 506 х 506 х 991 | |||
| Масса, кг, не более: - блока измерительного; - контроллера охлаждения; - сосуда Дьюара | 22,0 3,5 54,0 | |||
| Условия эксплуатации: - температура воздуха, °С - относительная влажность воздуха, % | от +15 до +25 от 20 до 90 | |||
Таблица 5 - Основные технические характеристики модификаций JH-STA150, JH-STA350, JH-TGA350, JH-TGA550
| Наименование характеристики | Значение | |||
| JH-STA150 | JH-STA350 | JH-TGA350 | JH-TGA550 | |
| Диапазон скорости нагрева, °С/мин | от 1 до 80 | |||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 50±1 / 60±1 | |||
| Потребляемая мощность, ВА, не более | 2000 | |||
| Средняя наработка до отказа, ч, не менее | 10000 | |||
| Средний срок службы, лет | 8 | |||
| Габаритные размеры (длина х ширина х высота), мм, не более: - блока измерительного; - блока питания | 400 х 495 х 390 400 х 197 х 183 | |||
| Масса, кг, не более: - блока измерительного; - блока питания | 10,0 30,0 | |||
| Условия эксплуатации: - температура воздуха, °С - относительная влажность воздуха, % | от +15 до +25 от 20 до 90 | |||
на титульный лист Руководства по эксплуатации типографским методом.
Таблица 6 - Комплектность приборов JH
| Наименование | Обозначение | Количество |
| Прибор комплексного термического анализа (в зависимости от модификации) | JH-DSC6 / JH-DSC6L / JH-DSC8 / JH-DSC8L / JH-STA150 / JH-STA350 / JH-TGA350 / JH-TGA550 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в Руководстве по эксплуатации «Приборы комплексного термического анализа JH», раздел 2.
Государственная поверочная схема для средств измерений удельной теплоемкости и удельной энтальпии твердых тел в диапазоне температур от 260 до 870 К, утвержденная приказом Росстандарта от 2 июня 2021 г. № 925;
ГОСТ Р 8.872-2014 ГСИ. Государственная поверочная схема для средств измерений удельной энтальпии и удельной теплоемкости твердых тел в диапазоне температуры от 700 до 1800 К;
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 23 декабря 2022 г. № 3253;
Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622;
Стандарт предприятия Shanghi Jiahang Instruments Co. Ltd.
