| Номер в госреестре | 92393-24 |
| Наименование СИ | Манометры мембранные |
| Обозначение типа СИ | Y |
| Изготовитель | Компания "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 17.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры мембранные Y (далее - манометры) предназначены для измерений избыточного (в том числе разрежения) и абсолютного давления жидкостей, газов или пара.
Принцип действия манометров основан на зависимости измеряемого давления от деформации чувствительного элемента - мембраны.
Под воздействием измеряемого давления, подаваемого в измерительную камеру манометра, происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата манометра.
Конструктивно манометры состоят из чувствительного элемента, передаточного механизма, циферблата со шкалой, стрелки и защитного стекла, помещенных в корпус из нержавеющей стали.
Манометры мембранные Y изготавливаются в двух модификациях: YJ, YPF, отличающихся видом измерений давления, метрологическими характеристиками, габаритными размерами и способом подключения к процессу.
Обозначение вариантов исполнений манометров мембранных Y приведено в виде буквенно-цифрового обозначения и имеет следующий вид:
Y1, 2 - 3, 4/ 5, где:
1. Вид измеряемого давления:
J - абсолютное
PF - избыточное (в том числе разрежение)
2. Устойчивость к механическому воздействию:
N - виброустойчивое (с заполнением демпфирующей жидкостью)
3. Диаметр корпуса:
100 - 100 мм
150 - 150 мм
160 - 160 мм
4. Материал корпуса:
H - нержавеющая сталь
5. Дополнительная оснастка (по заказу)
- JPJ - клапанный блок
- JPF - сифон
- ZN - демпфер
- GZL - защита от перегрузок
- GZLN -защита от перегрузок (встроенная)
- SR - радиатор
- RL - капиллярная трубка
Общий вид манометров мембранных Y представлен на рисунке 1.
Пломбировка манометров не предусмотрена.
Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового обозначения по системе нумерации изготовителя, наносится на циферблат манометра типографским способом и/или на табличке прикрепленной к корпусу манометра методом гравировки в месте, указанном на рисунке 1.
Конструкция манометров не предусматривает нанесение на корпус знака поверки.

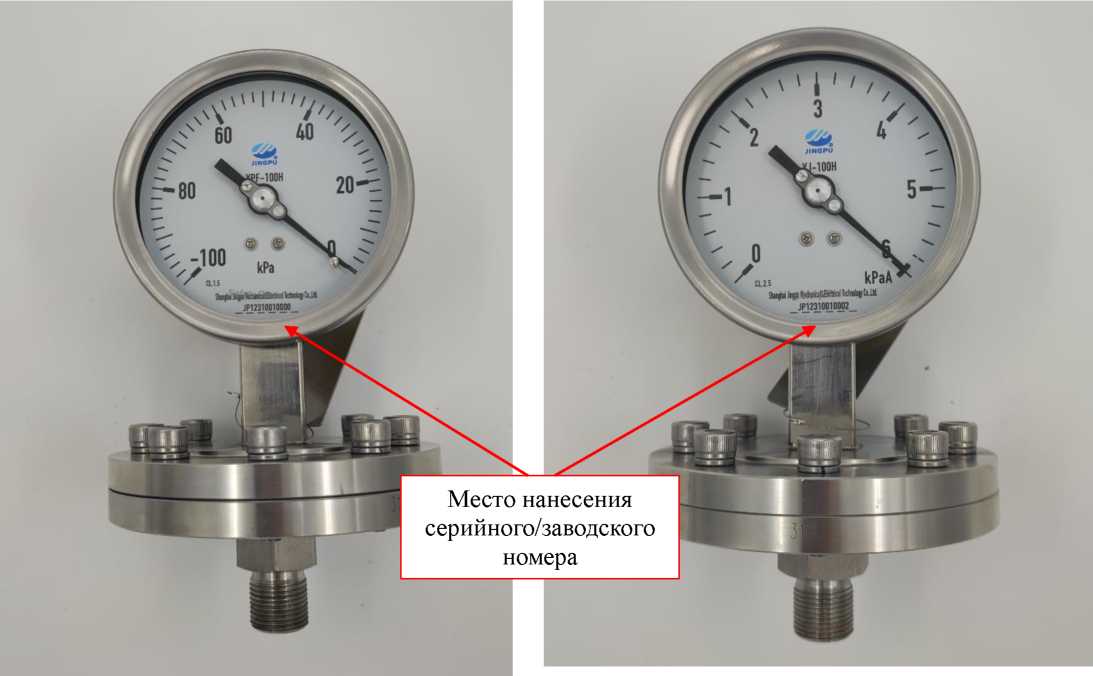

Модификация YPF, исполнение YPF-1OOH Модификация YJ, исполнение YJ-100H
Рисунок 1 - Общий вид манометров мембранных Y
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| YJ(N)-100H, YJ(N)-150H, YJ(N)-160H | YPF(N)-100H, YPF(N)-150H, YPF(N)-160H | |
| Диапазон измерений абсолютного давления, кПа1)2) | от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250 | - |
| Диапазон измерений, кПа1)2): - избыточного давления - разрежения | - | от 0 до 1; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250; от 0 до 400; от 0 до 600; от 0 до 1000; от 0 до 1600; от 0 до 2500 от -100 до 0; от -60 до 0; от -40 до 0; от -25 до 0; от -16 до 0; от -10 до 0; от -6 до 0; от -4 до 0; от -2,5 до 0; от -1,6 до 0; от -1 до 0 |
| Пределы допускаемой основной приведенной погрешности измерений к верхнему пределу измерений 2), % | ±1,0; ±1,5; ±1,6; ±2,5 | |
| Пределы допускаемой дополнительной приведенной погрешности измерений к верхнему пределу измерений, вызванной отклонением температуры окружающего воздуха от нормальной, %/10°С | ±0,4 | |
Примечания:
1) В соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерения давления, допущенных к применению в РФ.
2) фактическое значение указано в паспорте на манометр.
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры1), мм, не более - YJ(N)-100H; YPF(N)-100H - YJ(N)-150H; YJ(N)-160H; YPF(N)-150H; YPF(N)-160H | 260x260x230 360x360x280 |
| Масса1), кг, не более - YJ(N)-100H; YPF(N)-100H - YJ(N)-150H; YPF(N)-150H - YJ(N)-160H; YPF(N)-160H | 6 7 8 |
| Диаметр корпуса, мм | 100,150, 160 |
| Нормальные условия измерений: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
| Рабочие условия эксплуатации: температура окружающей среды, °С | от -60 до +60 |
| Средняя наработка на отказ, ч | 70000 |
| Средний срок службы, лет, не менее | 25 |
| Примечание: 1) значения габаритных размеров и массы манометров приводятся без дополнительной оснастки. | |
наносится на циферблат и (или) на паспорт печатным методом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр мембранный | Y | 1 шт. |
| Паспорт | - | 1 экз. |
| Упаковка | - | 1 комплект |
приведены в разделе 3 паспорта «Методы измерений»
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900;
Стандарт предприятия компании «Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd», Китай.
