| Номер в госреестре | 92394-24 |
| Наименование СИ | Манометры мембранные |
| Обозначение типа СИ | Y |
| Изготовитель | CHONGQING KUNLUN INSTRUMENT CO., LTD, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 17.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры мембранные Y (далее - манометры) предназначены для измерений избыточного давления газообразных или жидких измеряемых сред.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента, которая с помощью передаточного механизма преобразуется в угловое перемещение стрелки манометра.
Манометры состоят из чувствительного элемента, передаточного механизма, циферблата со шкалой и стрелкой, защитного стекла, помещенных в корпус.
Манометры изготавливаются в 2 модификациях, отличающихся исполнением, метрологическими и техническими характеристиками.
В целях повышения виброустойчивости корпуса манометров могут заполняться демпфирующей жидкостью.
Структура условного обозначения манометров:
Y 1 (N) - 2,3, где:
1 Исполнение:
E - Манометр с мембранной коробкой
P - Манометр с мембраной
N - с заполнением демпфирующей жидкостью
2 Диаметр корпуса
3 Дополнительная оснастка (по заказу)

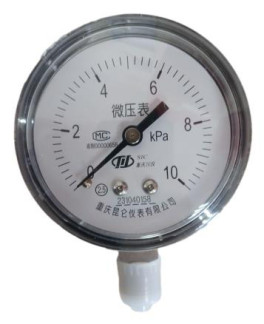

Внешний вид манометров представлен на рисунке 1.
YP(N)-100, YP(N)-150
YE-60, YE(N)-100, YE(N)-150, YE-160
Рисунок 1 - Внешний вид манометров

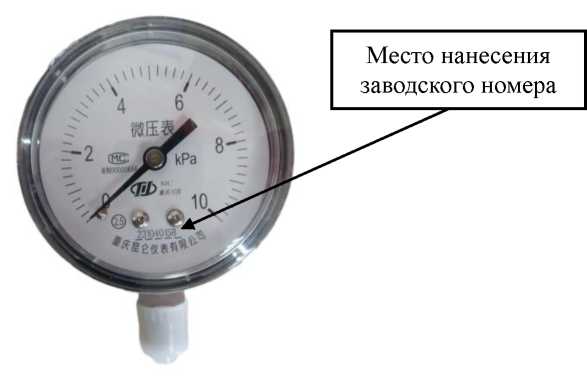

Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового обозначения по системе нумерации изготовителя, наносится на циферблат манометра типографским способом в месте, указанном на рисунке 2.
Пломбирование манометров не предусмотрено.
Рисунок 2 - Место нанесения заводского номера
Метрологические и основные технические характеристики манометров приведены в таблицах 1 - 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |||
| YP(N)-100, YP(N)-150 | YE-60 | YE(N)-100, YE(N)-150 | YE-160 | |
| Диапазоны измерений давления, кПа 1),2) | от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250; от 0 до 400; от 0 до 600; от 0 до 1000; от 0 до 1600; от 0 до 2500 | от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60 | от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60 | от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления, % 1) | ±1,0; ±1,6; ±2,5 | ±2,5; ±4,0 | ±1,6; ±2,5 | |
| Вариация показаний, % 1) | 1,0; 1,6; 2,5 | 2,5; 4,0 | 1,6; 2,5 | |
| Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от нормальных условий, % от диапазона измерений / 10 °C | ±0,4 | |||
Примечания:
1) Конкретное значение указано в паспорте манометра;
2) Манометры могут изготавливаться с другими диапазонами и единицами измерения давления, допущенными к применению в Российской Федерации.
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, %, не более - атмосферное давление, мм рт.ст. | от +15 до +25 85 от 720 до 780 |
| Рабочий диапазон температур окружающего воздуха, C: - исполнение без заполнения демпфирующей жидкостью - исполнение с заполнением демпфирующей жидкостью | от -60 до +70 от -55 до +70 |
| Габаритные размеры (Диаметр корпусахширинахвысота), мм, не более: - YE-60 - YP(N)-100, YE(N)-100 - YP(N)-150, YE(N)-150 - YE-160 | 68x43x98 160х160х185 160x160x185 161x53x202 |
| Масса без заполнения демпфирующей жидкостью, кг, не более: | 3,5 |
| Масса с заполнением демпфирующей жидкостью, кг, не более: | 4,0 |
| Средняя наработка на отказ, ч, не менее | 80000 |
| Средний срок службы, лет, не менее | 8 |
наносится типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Манометр | Модификация в соответствии с заказом | 1 шт. |
| Паспорт | 1 шт. |
приведены в разделе 3 «Методы измерений» паспорта манометра.
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия CHONGQING KUNLUN INSTRUMENT CO., LTD, Китай.
