| Номер в госреестре | 92396-24 |
| Наименование СИ | Манометры дифференциальные |
| Обозначение типа СИ | CY |
| Изготовитель | CHONGQING KUNLUN INSTRUMENT CO., LTD, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 17.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры дифференциальные CY (далее - манометры) предназначены для измерений разности давлений газообразных или жидких измеряемых сред.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента, которая с помощью передаточного механизма преобразуется в угловое перемещение стрелки манометра.
Манометры состоят из чувствительного элемента, передаточного механизма, циферблата со шкалой и стрелкой, защитного стекла, помещенных в металлический корпус.
Манометры изготавливаются в 3 модификациях, отличающихся исполнением,
метрологическими и техническими характеристиками.
В целях повышения виброустойчивости корпуса манометров могут заполняться демпфирующей жидкостью.
Структура условного обозначения манометров:
СУРШ-ф Н/М2
CYМ - манометр дифференциальный с одинарной мембраной С¥Р - манометр дифференциальный с двойной мембраной С¥Е - манометр дифференциальный с мембранной коробкой N - заполнение демпфирующей жидкостью--------------
1 - диаметр циферблата---------------------------------
H - антикоррозийное исполнение-----------------------
М - присоединение к процессу--------------------------
2 - дополнительная оснастка (по заказу)

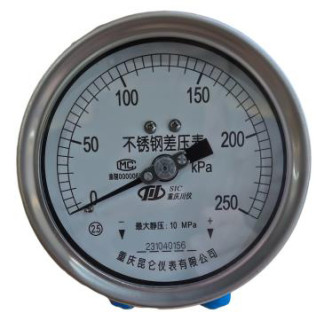

Фотографии внешнего вида манометров приведены на рисунке 1.
CYP(N)-100H, CYP(N)-150H, CYP(N)-100H/M2, CYP(N)-150H/M2
CYM(N)-100H, CYM(N)-150H, CYM(N)-100H/M2, CYM(N)-150H/M2
CYE-114H, CYE-160H
Рисунок 1 - Внешний вид манометров

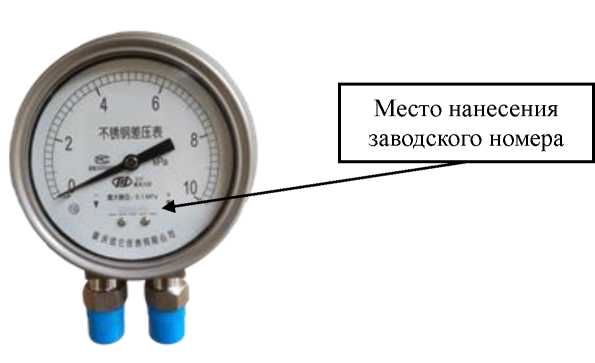

Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового обозначения по системе нумерации изготовителя, наносится на циферблат манометра типографским способом в месте, указанном на рисунке 2.
Пломбирование корпусов манометров не предусмотрено.
Рисунок 2 - Место нанесения заводского номера
Метрологические и основные технические характеристики манометров приведены в таблицах 1 - 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |||
| CYP(N)-100H, CYP(N)-150H, CYP(N)-100H/M2, CYP(N)-150H/M2 | CYM(N)-100H, CYM(N)-150H, CYM(N)-100H/M2, CYM(N)-150H/M2 | CYE-114H | CYE-160H | |
| Диапазоны измерений давления, кПа 1),2) | от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250; от 0 до 400; от 0 до 600; от 0 до 100; от 0 до 1600; от 0 до 2500 | от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250 | от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60 | от 0 до 0,025; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления, % 1) | ±1,6; ±2,5 | |||
| Вариация показаний, % 1) | 1,6; 2,5 | |||
| Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от нормальных условий, % от диапазона измерений / 10 °C | ±0,5 | |||
Примечания: 1) Конкретное значение указано в паспорте манометра;
2) Манометры могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской Федерации.
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °C | от +15 до +25 |
| - относительная влажность, %, не более | 90 |
| - атмосферное давление, мм рт.ст. | от 720 до 780 |
| Рабочий диапазон температур окружающего воздуха, C: - исполнение без заполнения демпфирующей жидкостью | от -60 до +70 |
| - исполнение с заполнением демпфирующей жидкостью | от -55 до +70 |
| Габаритные размеры (диаметр циферблата^ширинахвысота), мм, не более: - CYP(N)-100H, CYP(N)-100H/M2, CYM(N)-100H, CYM(N)-100H/M2 | 150x168x150 |
| - CYP(N)-150H, CYP(N)-150H/M2, CYM(N)-150H, CYM(N)-150H/M2 | 150x168x305 |
| - CYE-114H | 155x53x185 |
| - CYE-160H | 160x52x232 |
| Масса без заполнения демпфирующей жидкостью, кг, не более: - CYP-100H, CYP-100H/M2, CYM-100H, CYM-100H/M2 | 6,5 |
| - CYP-150H, CYP-150H/M2, CYM-150H, CYM-150H/M2 | 6,8 |
| - CYE-114H | 1,1 |
| - CYE-160H | 1,4 |
| Масса с заполнением демпфирующей жидкостью, кг, не более: - CYP(N)-100H, CYP(N)-100H/M2, CYM(N)-100H, CYM(N)-100H/M2 | 7,1 |
| - CYP(N)-150H, CYP(N)-150H/M2, CYM(N)-150H, CYM(N)-150H/M2 | 7,4 |
| Средняя наработка на отказ, ч, не менее | 80000 |
| Средний срок службы, лет, не менее | 8 |
наносится типографским способом на титульный лист паспорта или циферблат манометра.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Манометр | Модификация в соответствии с заказом | 1 шт. |
| Паспорт | — | 1 шт. |
приведены в разделе 3 «Методы измерений» паспорта манометра.
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия фирмы CHONGQING KUNLUN INSTRUMENT CO., LTD,
Китай/
