| Номер в госреестре | 92397-24 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | TJO 7 |
| Изготовитель | "ABB s.r.o.", Чехия |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения TJO 7 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения однофазные, индуктивные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземлен.
Первичные и вторичные обмотки залиты эпоксидной смолой, которая обеспечивает основную изоляцию и создает «корпус» трансформатора. Трансформаторы напряжения изготовлены с одной основной вторичной обмоткой, смонтированной на едином сердечнике и одной дополнительной обмоткой. Выводы основной и дополнительной вторичных обмоток помещены в контактной коробке, закрепленной на основании, которая снабжена изоляционной пломбируемой крышкой. Трансформаторы напряжения крепятся четырьмя болтами через отверстия в металлическом основании. На основании трансформаторов напряжения имеется клемма для заземления с винтом. Заземляющий винт постоянно соединен с концом первичной обмотки, вторичных обмоток и дополнительной обмотки и заземлен при работе под нагрузкой.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения TJO 7 зав. № 1VLT5206002423, 1VLT5206002424, 1VLT5206002425, 1VLT5206002426, 1VLT5206002427, 1VLT5206002990.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифро-буквенного обозначения.

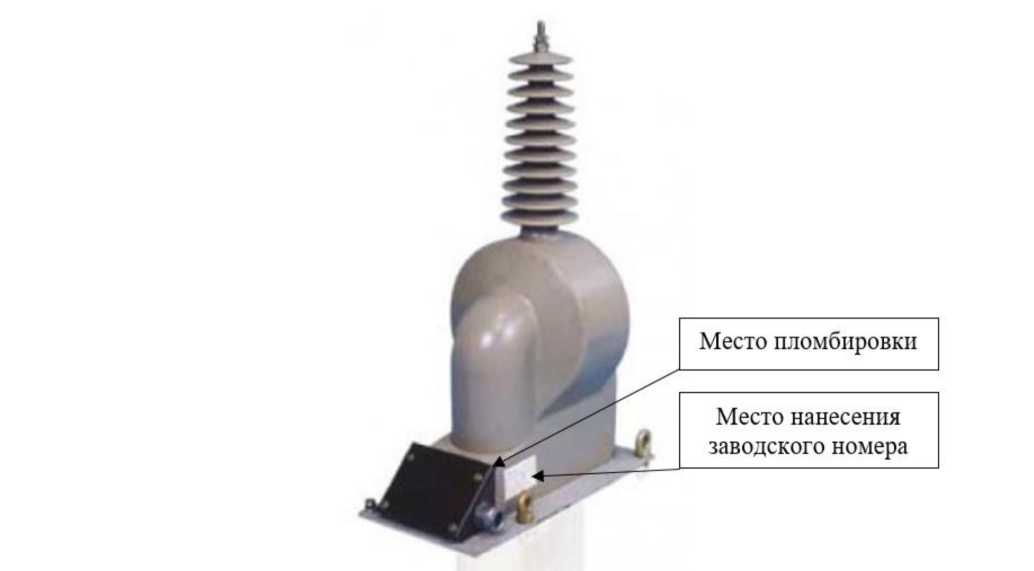

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки и1ном, кВ | 35/^3 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/^3 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, В^А | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | TJO 7 | 1 шт. |
| Паспорт | TJO 7 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/\3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 21 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
