Трансформаторы напряжения TJP, 92398-24

Назначение

Трансформаторы напряжения TJP (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы напряжения - однофазные, заземляемые, электромагнитные, с литой изоляцией, со встроенным защитным предохранительным устройством.

Трансформаторы напряжения представляют собой блок, состоящий из магнитопровода, залитого компаундом на основе эпоксидной смолы, из одной первичной обмотки и двух вторичных.

Высоковольтный вывод первичной обмотки снабжен защитным предохранительным устройством с плавкой вставкой. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой. На узкой боковой стенке корпуса размещена маркировочная табличка с указанием технических данных.

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

К настоящему типу средств измерений относятся трансформаторы напряжения следующих модификаций TJP 4.0, TJP 7.1, которые отличаются друг от друга значениями номинального напряжения первичной обмотки, номинальной вторичной нагрузки и классом точности основной вторичной обмотки.

К трансформаторам напряжения данного типа относятся трансформаторы напряжения модификации TJP 4.0 зав. №  1VLT5206009398,  1VLT5206009399,  1VLT5206009400,

1VLT5206009401, 1VLT5206009402, 1VLT5206009403 и модификации TJP 7.1 зав. № 1VLT5209016053, 1VLT5209016054, 1VLT5209016055, 1VLT5209016056, 1VLT5209016057, 1VLT5209016058.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифро-буквенного обозначения.

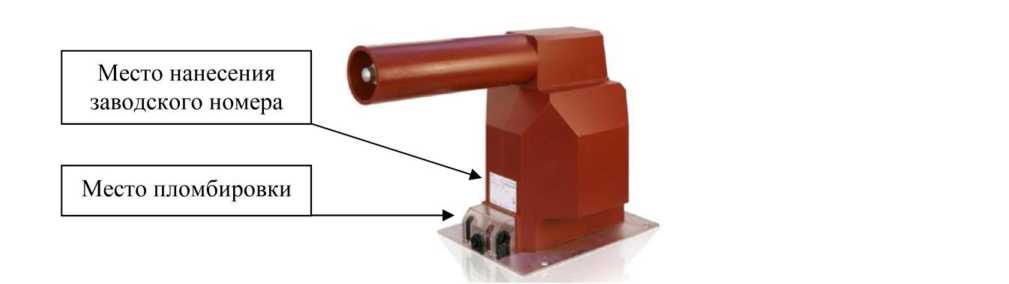

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки,

места нанесения заводского номера

Технические характеристики

Таблица 1.1 - Метрологические характеристики трансформатора напряжения TJP 4.0

Таблица 1.2 - Метрологические характеристики трансформатора напряжения TJP 7.1

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом.

Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора напряжения

Нормативные документы

Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
