| Номер в госреестре | 92401-24 |
| Наименование СИ | Тестеры оптические |
| Обозначение типа СИ | AQ |
| Изготовитель | Yokogawa Test & Measurement Corporation, Япония |
| Год регистрации | 2024 |
| Срок свидетельства | 20.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры оптические AQ (далее по тексту - тестеры) предназначены для измерений средней мощности и затухания оптического излучения в волоконно-оптических кабелях и оптических компонентах в одномодовых и многомодовых волоконно-оптических линиях передачи.
Тестеры могут быть представлены в следующих вариантах исполнений: тестеры с ваттметрами моделей AQ2170, AQ2180 модификации AQ2170, AQ2170H, AQ2180, AQ2180H; тестеры с источниками оптического излучения модели AQ4280 модификации AQ4280A, AQ4280B, AQ4280C.
Принцип действия тестера с ваттметром основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Тестеры с ваттметрами модификации AQ2170 и AQ2180 рассчитаны на стандартный диапазон уровней мощности (от -60 до 10 дБм), а модификации AQ2170H и AQ2180H - на повышенные уровни (от -40 до 19,9 дБм). Принцип действия тестера с источником оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах или светодиодах с применением схемы стабилизации мощности излучения; предусмотрен режим генерации непрерывного оптического излучения, а также модулированного оптического излучения с частотами 270 Гц, 1 и 2 кГц. Тестеры с ваттметрами модели AQ2180 оснащены интерфейсом USB, а также внутренней памятью для сохранения и воспроизведения сохраненных ранее результатов измерений. Тестеры с ваттметрами модели AQ2170 и AQ2180 обеспечивают автоматический выбор рабочей длины волны при работе с источниками оптического излучения модели AQ4280, а также функцией определения частоты модуляции оптического сигнала. Описание функций меню и результаты измерений выводятся на монохромный ЖК экран.
Конструктивно тестеры с ваттметрами и источниками оптического излучения выполнены в малогабаритных пластмассовых корпусах с прорезиненными вставками.
Для ограничения доступа внутрь корпуса тестеры пломбируются методом нанесения защитной наклейки на правую боковую сторону прибора в месте стыковки передней и задней части корпуса.
Заводской номер средства измерений представлен в виде обозначения из последовательности цифр и букв, нанесен печатным способом на наклейку, расположенную на задней панели корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид средства измерений, схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.
а) б) в)

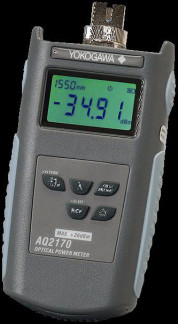

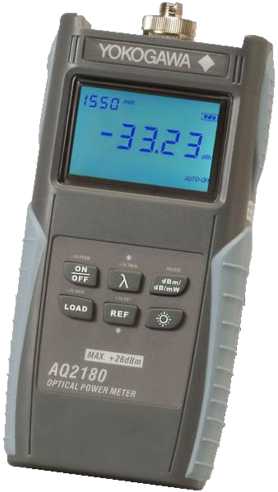

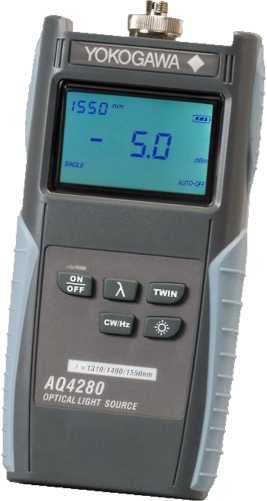

а) AQ2170; б) AQ2180 в) AQ4280
Рисунок 1 - Общий вид средства измерений
1
а)
б)

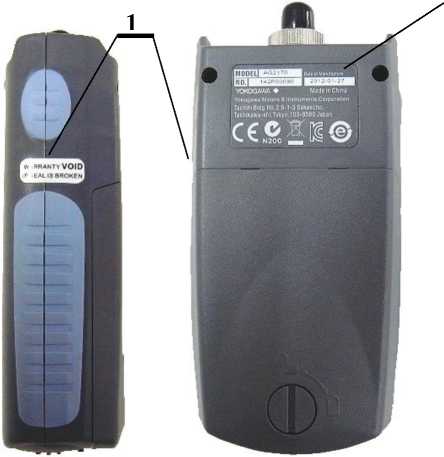

1 - место нанесения защитной наклейки; 2 - место нанесения маркировки
а) AQ2170; б) AQ2180 и AQ4280
Рисунок 2 - Схема пломбирования и маркировки тестера - вид сбоку и сзади
Тестеры функционируют под управлением микроконтроллера. Используется встроенное программное обеспечение (ПО), выполняющее функции задания условий измерения, отображения на экране прибора информации в удобном для оператора виде и сохранения результатов измерений в памяти прибора.
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части прибора. Модификация ПО возможна только в сервисных центрах фирмы-производителя.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | AQ2170_Fmw | AQ2180_Fmw | AQ4280_Fmw |
| Номер версии (идентификационный номер) ПО | V1.0 и выше | V1.0 и выше | V1.0 и выше |
| Цифровой идентификатор ПО | _ | _ | _ |
Таблица 2 - Метрологические характеристики тестеров с ваттметром
| Наименование характеристики | Значение | |||
| AQ2170 | AQ2170H | AQ2180 | AQ2180H | |
| Длины волн градуировки, нм | 850, 1300, 1310, 1490, 1550, 1625, 1650 | 1310, 1490, 1550, 1625,1650 | 850, 1300, 1310, 1490, 1550, 1625, 1650 | 1310, 1490, 1550, 1625,1650 |
| Диапазон измерений уровня средней мощности оптического излучения, Вт (дБм1) | от 10-9 до 10-2 (от -60 до +10) | от 10-7 до 9,9-10-2 (от -40,0 до +19,9) | от 10-9 до 10-2 (от -60 до +10) | от 10-7 до 9,9-10"2 (от -40,0 до +19,9) |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки2, % (дБ) | + 7 (0,29) | |||
| Пределы допускаемой относительной погрешности измерений относительных уровней мощности2, % (дБ) | + 5 (0,21) | |||
Таблица 3 - Метрологические характеристики тестеров с источником оптического излучения
| Наименование | Значение | ||
| характеристики | AQ4280A | AQ4280B | AQ4280C |
| Длины волн излучения, нм | 1310±20, 1550±20 | 1310±20, 1490±10, | 1310±20, 1490±10, |
| 1550±20 | 1550±20, 1625±10 | ||
| Уровень выходной мощности в непрерывном режиме, дБм, не менее | -6 | ||
| Нестабильность уровня выходной мощности излучения за 15 минут, дБ, не более: - 1310, 1550 нм | 0,05 | 0,05 | 0,05 |
| - 1490 нм | - | 0,1 | 0,1 |
| - 1625 нм | - | - | 0,1 |
Таблица 4 - Основные технические характеристики тестеров с ваттметром
| Наименование характеристики | Значение | |||
| AQ2170 | AQ2170H | AQ2180 | AQ2180H | |
| Длины волн калибровки, нм | 850, 1300, 1310, 1490, 1550, 1625,1650 | 1310, 1490, 1550,1625, 1650 | 850, 1300, 1310, 1490, 1550, 1625, 1650 | 1310, 1490, 1550,1625, 1650 |
| Диапазон отображаемых значений уровня средней мощности оптического излучения, дБм | от -70 до +10 | от -50 до +26 | от -70 до +10 | от -50 до +26 |
| Габаритные размеры (В*Ш*Г), мм, не более | 116x63x35 | 153x76x43 | ||
| Масса, г, не более | 160 | 280 | ||
| Условия применения: - нормальные: - диапазон температуры окружающей среды, оС - рабочие: - диапазон температуры окружающей среды, °С - диапазон относительной влажности без конденсации, % | от +15 до +35 от -10 до +50 от 20 до 80 | |||
| Условия хранения: - диапазон температуры хранения, °С | от -20 до +70 | |||
| Параметры электрического питания, В - от элементов питания типа ААА - от элементов питания типа АА | 4x1,5 - | -2x1,5 | ||
Таблица 5 - Основные технические характеристики тестеров с источником оптического
излучения
| Наименование характеристики | Значение | ||
| AQ4280A | AQ4280B | AQ4280C | |
| Габаритные размеры (В*Ш*Г), мм, не более | 153x76x43 | ||
| Масса, г, не более | 300 | ||
| Условия применения: - нормальные: - диапазон температуры окружающей среды, оС - рабочие: - диапазон температуры окружающей среды, °С - диапазон относительной влажности без конденсации, % | от +15 до +35 от -10 до +50 от 20 до 80 | ||
| Условия хранения: - диапазон температуры хранения, °С | от -20 до +70 | ||
| Параметры электрического питания, В - от элементов питания типа АА | 2x1,5 | ||
наносится на титульный лист Руководства по эксплуатации тестеров печатным способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тестер оптический* | AQ | 1 шт. |
| Батарея ААА (для модели AQ2170) | - | 4 шт. |
| Батарея АА (для модели AQ2180 и AQ4280) | - | 2 шт. |
| Адаптер (FC, SC, LC, универсальный 01,25, универсальный 02,5) | - | 1 шт. каждого |
| Шнур USB (для модели AQ2180) | - | 1 шт. |
| Защитный чехол | _ | 1 шт. |
| Транспортировочная сумка | _ | 1 шт. |
| Ремень | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| * вариант исполнения тестера определяется при заказе. | ||
приведены в эксплуатационных документах:
- «Тестеры оптические AQ модели AQ2170. Руководство по эксплуатации», раздел 5 «Эксплуатация прибора»;
- «Тестеры оптические AQ модели AQ2180. Руководство по эксплуатации», раздел 5 «Порядок работы»;
- «Тестеры оптические AQ модели AQ4280. Руководство по эксплуатации», раздел 5 «Порядок работы».
Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»;
Стандарт предприятия «Тестеры оптические AQ».
