| Номер в госреестре | 92402-24 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | ПУЛЬСАР-Мини |
| Изготовитель | Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН"), г. Рязань |
| Год регистрации | 2024 |
| Срок свидетельства | 20.06.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики ПУЛЬСАР-Мини (далее - теплосчетчики) предназначены для измерений количества тепловой энергии, энергии охлаждения, тепловой мощности, объемного расхода (объема), температуры, разницы температур, теплоносителя (воды) в системах тепло- и водоснабжения.
Принцип действия теплосчетчика состоит в обработке вычислителем измерительных сигналов, поступающих от датчика объемного расхода, датчиков температуры, вычисления и отображения на дисплее вычислителя результатов измерений.
Конструктивно теплосчетчик является единым и состоит из:
- датчика крыльчатого объемного расхода;
- одного (для открытой системы горячего водоснабжения) или пары датчиков температуры (комплект), являющихся термопреобразователями сопротивления;
- вычислителя.
На дисплее отображаются следующие результаты измерений:
- количества тепловой энергии и/или энергии охлаждения, Гкал, ГДж, кВт^ч;
- тепловой мощности, Гкал/ч, ГДж/ч, кВт;
- объемного расхода теплоносителя в подающем или обратном трубопроводах, м3/ч;
- объема теплоносителя в подающем или обратном трубопроводах, м3;
- температуры теплоносителя в подающем и/или обратном трубопроводах, °С;
- разности температур теплоносителя в подающем и обратном трубопроводах, °С;
- текущего времени, ч.
Емкость архива теплосчетчика не менее: часового - 62 суток; суточного - 6 месяцев, месячного (итоговые значения) - 5 лет.
В архиве энергонезависимой памяти теплосчетчика хранятся результаты измерений, диагностическая информация и накапливаются следующие интервалы времени:
- штатной работы теплосчетчика, ч;
- действий нештатных ситуаций, ч.
Теплосчетчики могут обеспечивать дистанционную передачу данных через проводные (импульсный выход, RS-485, M-Bus и т. д.) и/или беспроводные (IoT, LoRa и т.д.) интерфейсы связи.
Теплосчетчики выпускаются в четырех модификациях, которые отличаются диаметром условного прохода датчика объемного расхода (15 мм или 20 мм) и количеством датчиков температуры (1 шт. или 2 шт.), данные модификации имеют различные исполнения в зависимости от диапазона измерений объемного расхода (0,6; 1; 1,5; 2,5 м3/ч), функцией измерения тепловой энергии и/или энергии охлаждения, а также интерфейса связи.
Теплосчетчики могут использоваться для измерения тепловой энергии в системе горячего водоснабжения с возможностью определения объема воды, температура которой выше заданного значения.
Условное обозначение теплосчетчиков при заказе:
Теплосчетчик ПУЛЬСАР-Мини Х1 - Х2 - Х3 - Х4 - Х5, где Х1 - диаметр условного прохода, мм: 15, 20;
Х2 - номинальный расход, м3/ч: 0,6; 1,0; 1,5; 2,5;
Х3 - интерфейс передачи данных: не указывается - нет интерфейса, И - импульсный выход, RS-485 - цифровой интерфейс RS-485, M-Bus - цифровой интерфейс M-Bus, LoRa -радиоинтерфейс LoRa, NB-IoT - радиоинтерфейс NB-IoT, IoT - радиоинтерфейс IoT, wM-Bus -радиоинтерфейс wM-Bus, NFC - радиоинтерфейс NFC;
Х4 - тип трубопровода: П - подающий, О - обратный, Г - для открытой системы тепло-и водоснабжения;
Х5 - измерение: Т - тепловой энергии, Х - энергии холода, К - энергии тепла и холода.
Общий вид теплосчетчиков, место расположения заводского номера и знака утверждения типа представлены на рисунке 1.
Защита от несанкционированного доступа осуществляется с помощью применения одноразовых крышек корпусов, вскрытие которых невозможно без их повреждения. Дополнительно пломбируется место установки датчика температуры в проточную часть датчика расхода, схема пломбирования представлена на рисунке 2. Знак поверки наносится на пломбу.
Заводской номер теплосчетчика состоит арабских цифр, который наносится любым технологическим способом, обеспечивающим чёткое изображение и стойкость к внешним воздействующим факторам, а также его сохранность в течение всего срока эксплуатации. Место нанесения - в соответствии с рисунком 1.

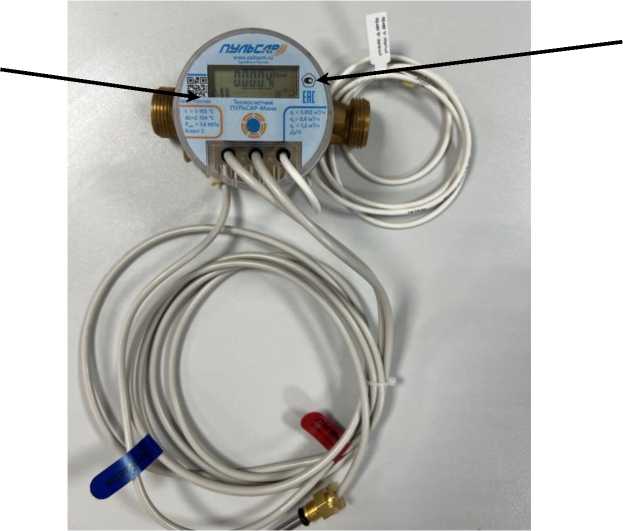

Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид теплосчетчиков с указанием мест нанесения знака утверждения типа и заводского номера
Место нанесения знака поверки
Рисунок 2 - Место пломбирования теплосчетчика
Теплосчетчики имеют встроенное программное обеспечение (ПО) НТМ, которое устанавливается (прошивается) в интегрированной памяти вычислителя при изготовлении и обеспечивает реализацию функций теплосчетчика. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа, что обеспечивается конструкцией.
ПО предназначено для сбора, преобразования, обработки, отображения на дисплее вычислителя измерительной информации, а также передачи результатов измерений и диагностической информации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HTM |
| Номер версии (идентификационный номер) ПО | 1.XX* |
| Цифровой идентификатор ПО | _ |
| * XX - обозначение метрологически незначимой части ПО, может принимать значения от 00 до 99 | |
Нормирование метрологических характеристик теплосчетчиков проведено с учётом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| 1 | 2 | ||||
| Диаметр условного прохода, Ду, мм | 15 | 2 | 0 | ||
| Верхнее значение расхода (максимальный расход) qs, м3/ч | 1,2 | 2,0 | 3,0 | 3,0 | 5,0 |
| Постоянное значение расхода (номинальный расход) qp, м3/ч | 0,6 | 1,0 | 1,5 | 1,5 | 2,5 |
| Нижнее значение расхода (минимальный расход) qi, м3/ч | 0,012 | 0,020 | 0,030 | 0,030 | 0,050 |
| Порог чувствительности, м3/ч | 0,004 | 0,006 | 0,008 | 0,006 | 0,015 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя, % | ±(2+0,02 • qp/q), но не более +3 | ||||
Продолжение таблицы 2
| 1 | 2 |
| Диапазон измерений температуры теплоносителя, °С | от +1 до +105 |
| Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя, °С | ±(0,6+0,004-1) |
| Диапазон измерений разности температур теплоносителя, At, °С | от 2 до 104 |
| Пределы допускаемой относительной погрешности комплекта датчиков температуры, % | ±(0,5+3-Atmin/At) |
| Пределы допускаемой относительной погрешности вычислителя, % | ±(0,5+Atmin/At) |
| Пределы допускаемой относительной погрешности измерений количества энергии (тепловой мощности)1), % | ±(3+4^Atmin/At+0,02^qp/q), но не более ± 7,5 |
| Пределы допускаемой относительной погрешности измерений текущего времени, % | ±0,05 |
| Примечание - Обозначения в таблице: qi - минимальный объемный расход, соответствует Gmin в соответствии с Приказом Минстроя России от 17.03.2014 № 99/пр; qp -максимальный объемный расход, при котором теплосчетчик функционирует непрерывно без превышения максимально допускаемой погрешности, соответствует Gmax в соответствии с Приказом Минстроя России от 17.03.2014 № 99/пр; qs - максимальный объемный расход, при котором теплосчетчик функционирует в течение коротких промежутков времени (не более 1 ч в день и не более 200 ч в год) без превышения максимально допускаемой погрешности; q -измеренное значение объёмного расхода теплоносителя, м3/ч; At - измеренное значение разности температур прямого и обратного потоков теплоносителя, °С; t - измеренное значение температуры прямого или обратного потоков теплоносителя, °С. 1) Пределы допускаемой относительной погрешности при измерении тепловой энергии (тепловой мощности) в открытых системах теплоснабжения определяются в соответствии с ГОСТ Р 8.728-2010. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Диаметр условного прохода, Ду, мм | 15 | 20 |
| Максимальное рабочее давление, МПа | 1,6 | |
| Потеря давления при qp, МПа, не более | 0,025 | |
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С | от +5 до +50 | |
| - диапазон относительной влажности воздуха, % | от 20 до 95 | |
| - диапазон атмосферного давления, кПа | от 84,0 до 106,7 | |
| Напряжение элемента питания постоянного тока, В | 3,6±0,1 | |
| Габаритные размеры, мм, не более: - длина | 110,0 | 130,0 |
| - ширина | 70,8 | 70,8 |
| - высота | 78,4 | 83,4 |
| Масса, кг, не более | 0,8 | 1,0 |
наносится на лицевую панель вычислителя в соответствии с рисунком 1, методом печати или гравировки и на титульный лист руководства по эксплуатации, совмещенного с паспортом, типографским способом.
Таблица 4 - Комплектность теплосчетчика
| Наименование | Обозначение | Количество |
| Теплосчетчик | ПУЛЬСАР-Мини* | 1 шт. |
| Руководство по эксплуатации, совмещенное с паспортом | ЮТЛИ.407223.008 РЭ | 1 шт. |
| Комплект монтажных частей и принадлежностей* | - | 1 комплект |
| * Модификация и исполнение теплосчетчика, а также наличие комплекта монтажных частей и принадлежностей определяется договором на поставку | ||
приведены в эксплуатационном документе в разделе «Назначение и основные сведения» руководства по эксплуатации, совмещенного с паспортом, ЮТЛИ.407223.008 РЭ.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ЮТЛИ.407223.008 ТУ «Теплосчетчики ПУЛЬСАР-Мини. Технические условия.».
