| Номер в госреестре | 92404-24 |
| Наименование СИ | Индикаторы часового типа высокоточные с ценой деления 0,001 мм |
| Обозначение типа СИ | INSIZE |
| Изготовитель | INSIZE Co., Ltd, КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 20.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы часового типа высокоточные с ценой деления 0,001 мм INSIZE (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня с наконечником во вращательное движение стрелки по циферблату со шкалой.
Индикатор состоит из измерительного стержня, перемещающегося параллельно шкале в направляющей гильзе, и устройства преобразования линейного перемещения измерительного стержня в круговое движение стрелки. В индикаторах циферблат выполнен поворотным для совмещения нулевого деления шкалы циферблата с текущим исходным положением стрелки, за исключением модификаций 2810, 2881, 2885. У данных модификаций совмещение стрелки с нулевой отметкой выполняется с помощью установки нуля. Корпус индикатора соответствует обыкновенному исполнению, предохраняющий механизм индикатора от загрязнений и механических повреждений.
Индикаторы изготавливаются с регулируемым полем допуска.
Индикаторы выпускаются в следующих модификациях:
- 2313 (включая следующие исполнения: 2313-1A, 2313-1FA, 2313-2A, 2313-2FA); 2830 (включая следующие исполнения: 2830-1, 2830-1F); 2890 (включая следующие исполнения: 2890-1, 2890-1F); 2891 (включая следующие исполнения: 2891-1, 2891-1F) - многооборотные. На циферблате индикатора нанесены две шкалы: большая - для измерения отклонения, и малая - для отсчета числа оборотов стрелки.
- 2810 (включая следующее исполнение: 2810-01); 2881 (включая следующее исполнение: 2881-01); 2885 (включая следующие исполнения: 2885-008, 2885-008F) - однооборотные. Измерение производится отклонением стрелки в плюсовую часть шкалы или в минусовую часть шкалы относительно нуля.
Сведения о цене деления наносятся на циферблат с помощью краски.
К данному типу средств измерений относятся индикаторы часового типа с ценой деления 0,001 мм торговой марки «INSIZE».
«а
Логотип +INSIZE+ или I4.U5 наносится на паспорт индикатора типографским методом, на циферблат или корпус индикатора краской.
Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр или арабских цифр и букв латинского алфавита, наносится на боковую или заднюю поверхность корпуса индикатора краской или лазерной гравировкой, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид индикаторов, а также места нанесения заводских номеров указаны на рисунках 1-3.
а)
в)
б)
г)

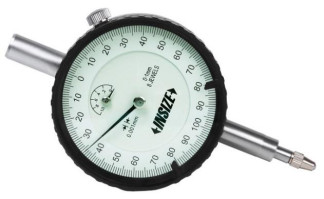

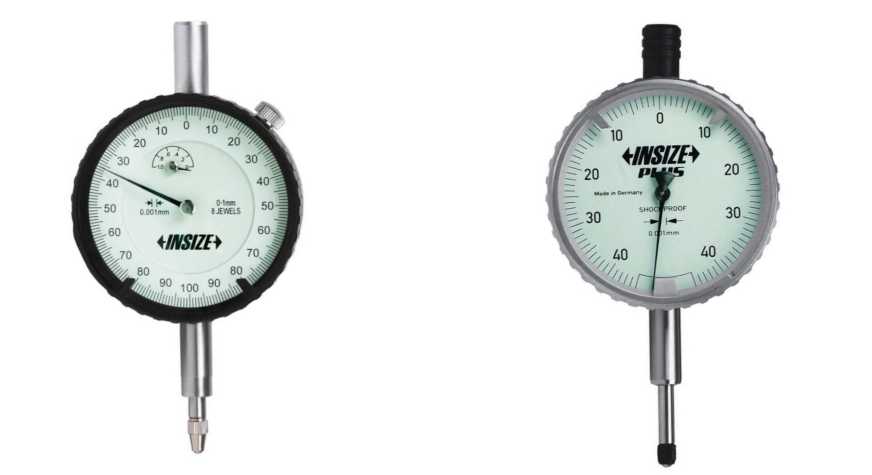

Рисунок 1 - Общий вид индикаторов часового типа высокоточных с ценой деления 0,001 мм INSIZE, модификаций:
а) 2313, б) 2885, в) 2810, г) 2881
а) б) в)

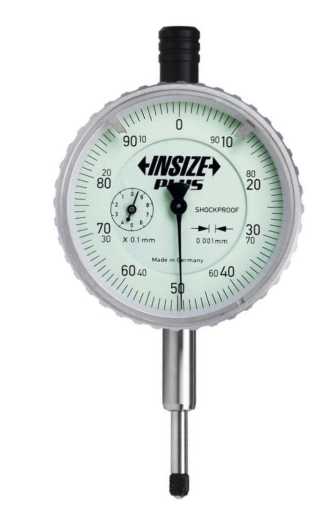

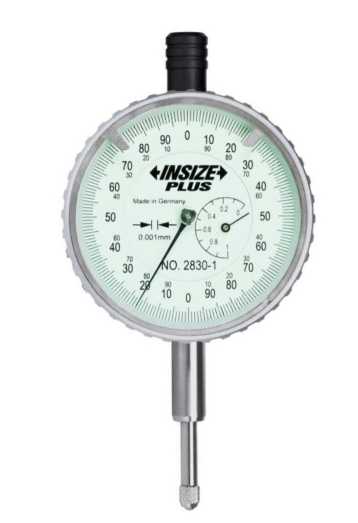

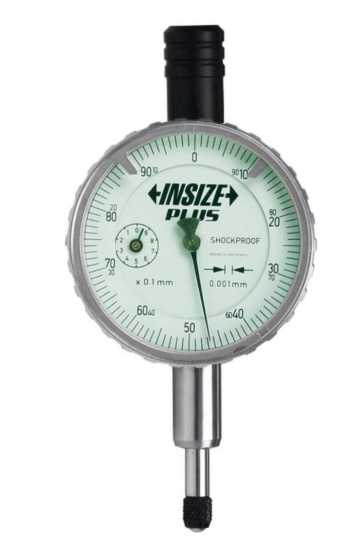

Рисунок 2 - Общий вид индикаторов часового типа высокоточных с ценой деления 0,001 мм INSIZE, модификаций:
а) 2830, б) 2890, в) 2891

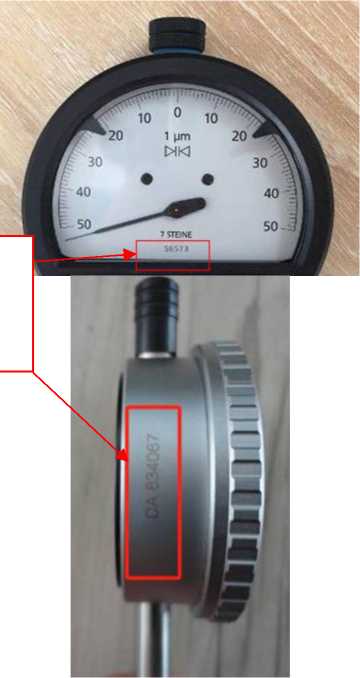

Рисунок 3 - Места нанесения заводских номеров
Таблица 1 - Наибольшая допустимая погрешность, размах и вариация показаний индикаторов
| Диапазон измерений, мм | Исполнения | Цена деления, мм | Наибольшая допустимая алгебраическая разность погрешностей при прямом или обратном ходе измерительного стержня на всем диапазоне измерений, мкм | Размах показаний, мкм, не более | Вариация показаний, мкм, не более |
| от 0 до 0,08 | 2885-008, 2885-008F | 0,001 | ±3 | 3 | 1,5 |
| от 0 до 0,1 | 2810-01, 2881-01 | 0,001 | ±1,2 | 1,2 | 0,5 |
| от 0 до 1 | 2890-1, 2890-1F 2891-1, 2891-1F | 0,001 | ±3 | 3 | 0,3 |
| 2313-1A, 2313-1FA 2830-1, 2830-1F | 0,001 | ±5 | 5 | ||
| от 0 до 2 | 2313-2А, 2313-2FA | 0,001 | ±6 | 6 | 0,5 |
| Таблица 2 - И | змерительное усилие и его колебание | |||
| Диапазон измерений, мм | Исполнения | Наибольшее измерительное усилие при прямом ходе, Н | Колебание измерительного усилия, Н, не более, при | |
| прямом или обратном ходе | изменении направления движения измерительного стержня | |||
| От 0 до 0,08 | 2885-008, 2885-008F | 1,5 | 0,4 | 0,4 |
| От 0 до 0,1 | 2810-01 2881-01 | 1,0 1,2 | ||
| От 0 до 1 | 2830-1, 2830-1F 2890-1, 2890-1F 2891-1, 2891-1F 2313-1A, 2313-1FA | 1,5 | 0,5 | 0,6 |
| От 0 до 2 | 2313-2А, 2313-2FA | 0,5 | 0,6 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Присоединительный диаметр гильзы, мм | 8-0,009 |
| Длина деления шкалы, мм, не менее | 0,9 |
| Ширина штрихов шкалы, мм | От 0,1 до 0,25 |
| Разница в ширине отдельных штрихов в пределах одной шкалы, мм, не более | 0,05 |
| Расстояние между концом стрелки и циферблатом, мм, не более | 0,7 |
| Изменение показаний индикатора при нажиме на измерительный стержень в направлении, перпендикулярном его оси с усилием от 2,0 до 2,5 Н, дел. шкалы, не более | У2 |
| Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более: - наружной поверхности гильзы - рабочей поверхности измерительного наконечника | 0,63 0,10 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
Таблица 4 - Наибольший диаметр индикатора, габаритные размеры и масса
| Диапазон измерений, мм | Исполнения | Наибольший диаметр индикатора, мм | Габаритные размеры (ДхШхВ), мм, не более | Масса, кг, не более |
| От 0 до 0,08 | 2885-008, 2885-008F | 63 | 63x50x117 | 0,450 |
| От 0 до 0,1 | 2810-01, 2881-01 | 67 | 67x27,8x120 | 0,450 |
| От 0 до 1 | 2830-1, 2830-1F 2890-1, 2890-1F 2891-1, 2891-1F 2313-1A, 2313-1FA | 63 | 63x50x117 | 0,450 |
| От 0 до 2 | 2313-2А, 2313-2FA | 61 | 61x48x112,5 | 0,423 |
наносится на титульный лист паспорта типографским методом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Индикатор часового типа высокоточный с ценой деления 0,001 мм* | INSIZE | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Примечание: *Модификация и исполнение в соответствии с заказом потребителя. | ||
приведены в разделе п. 8 «Порядок работы и техническое обслуживание» паспорта индикатора.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Стандарт предприятия INSIZE Co., Ltd, КНР.
