Автоцистерны С-А, 92406-24

Назначение

Автоцистерны С-А являются транспортными мерами полной вместимости (далее ТМ) и предназначены для измерения объема светлых нефтепродуктов, транспортирования, временного хранения и механизированной выдачи.

Описание

Принцип действия ТМ основан на заполнении нефтепродуктом до указателя уровня топлива, соответствующего определенному объему. Слив осуществляется при помощи насоса или самотеком.

ТМ представляют собой, установленную на шасси, сварную металлическую емкость, оборудованную заливными горловинами для изолированных отсеков с указателем уровня топлива, дыхательными клапанами и волнорезами. Также на шасси устанавливается технологический шкаф с размещенным в нем устройством для слива нефтепродукта самотеком и самовсасывающим центробежным насосом (по заказу), пеналы для размещения напорно-всасывающих рукавов и запасных частей.

ТМ изготавливаются в нескольких исполнениях, аналогичных по принципу действия:

АЦ - автоцистерна (далее АЦ);

АТЗ - автотопливозаправщик (далее АТЗ).

АТЗ оснащаются шкафом раздачи и учета нефтепродукта (далее - шкаф учета), предназначенным для измерения объема нефтепродукта при его выдаче. Шкаф учета размещается с правой стороны по ходу движения ТМ за кабиной. Комплектуется счетчиком жидкости СЖ-ППО-40 (Государственные реестр № 59916-15), топливораздаточным рукавом с заправочный пистолетом (по заказу) и устройствами контроля давления в системе подачи нефтепродукта.

АЦ и АТЗ исходя из требований заказчика, выпускаются в следующих модификациях: С-А АЦ-1,5; С-А АЦ-2,5; С-А АЦ-3,0; С-А АЦ-4,9; С-А АЦ-5,3; С-А АЦ-5,5; С-А АЦ-6,0; С-А АЦ-7,0; С-А АЦ-8,0; С-А АЦ-9,0; С-А АЦ-10,0; С-А АЦ-10,5; С-А АЦ-11,0; С-А АЦ-12,0; С-А АЦ-13,0; С-А АЦ-14,0; С-А АЦ-15,0; С-А АЦ-16,0; С-А АЦ-17,0; С-А АТЗ-1,5; С-А АТЗ-2,5; С-А АТЗ-3,0; С-А АТЗ-4,9; С-А АТЗ-5,3; С-А АТЗ-5,5; С-А АТЗ-6,0; С-А АТЗ-7,0; С-А АТЗ-8,0; С-А АТЗ-9,0; С-А АТЗ-10,0; С-А АТЗ-10,5; С-А АТЗ-11,0; С-А АТЗ-12,0; С-А АТЗ-13,0; С-А АТЗ-14,0; С-А АТЗ-15,0; С-А АТЗ-16,0; С-А АТЗ-17,0   - отличающихся номинальной

вместимостью, количеством изолированных отсеков, типом шасси, снаряженной массой. Количество модификаций -38.

АЦ и АТЗ окрашены в оранжевый цвет, на задней и боковых панелях располагаются надписи «ОГНЕОПАСНО», информационные знаки и устройства, обозначающие транспортное средство, перевозящее опасный груз.

Маркировочная табличка при помощи клепок устанавливается с левой стороны по ходу движения автомобиля на надрамник, с указанием сведений о модификации, номинальной вместимости, производителе, дате изготовления и заводском номере. Информация нанесена методом гравировки. Заводской номер представляет собой цифровой код.

Фотографии общего вида АЦ и АТЗ представлены на рисунках 1-3, образец маркировочной табличке на рисунке 4, схема пломбирования указателя уровня налива от несанкционированного изменения его положения и место нанесения знака поверки представлены на рисунке 5.

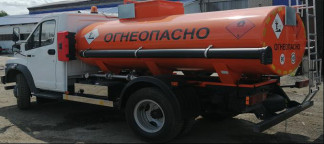

Рисунок 1 - Общий вид АЦ и АТЗ       маркировочной

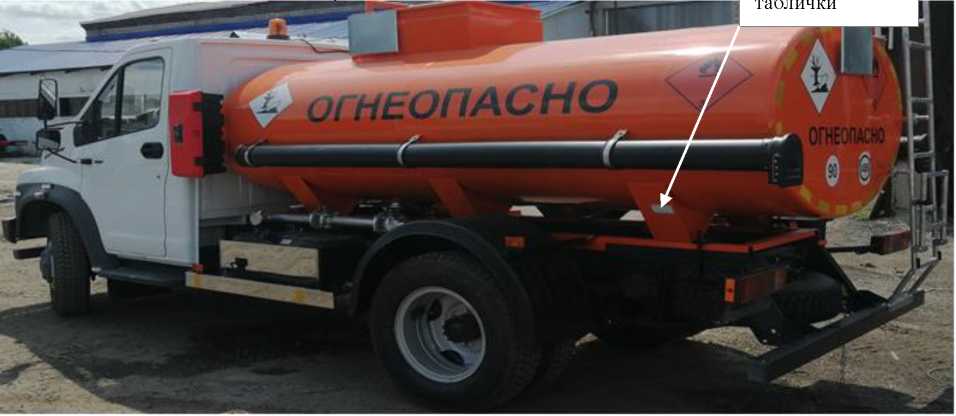

Рисунок 2 - Общий вид АЦ и АТЗ

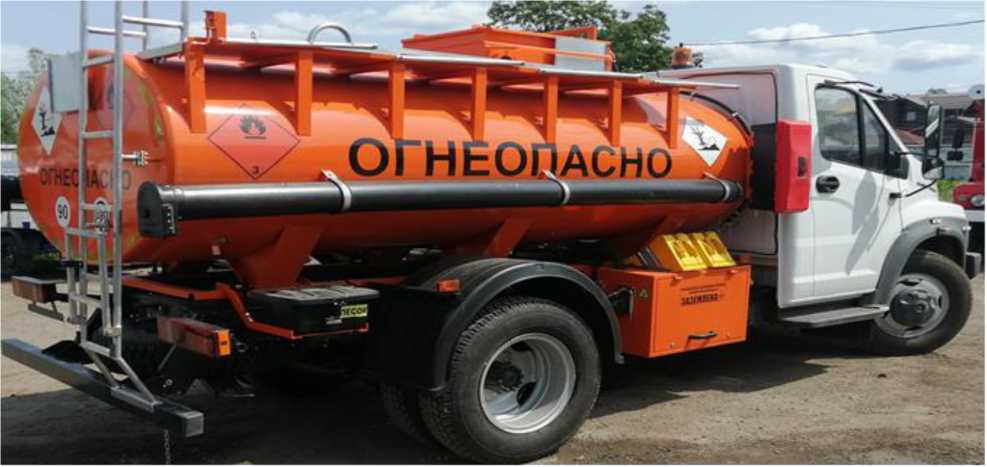

Рисунок 3 - Общий вид АЦ и АТЗ

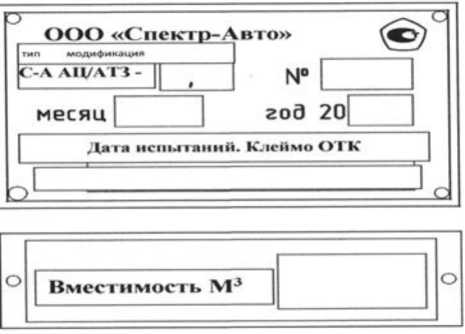

Рисунок 4 - Образец маркировочной таблички

Верхняя образующая цистерны

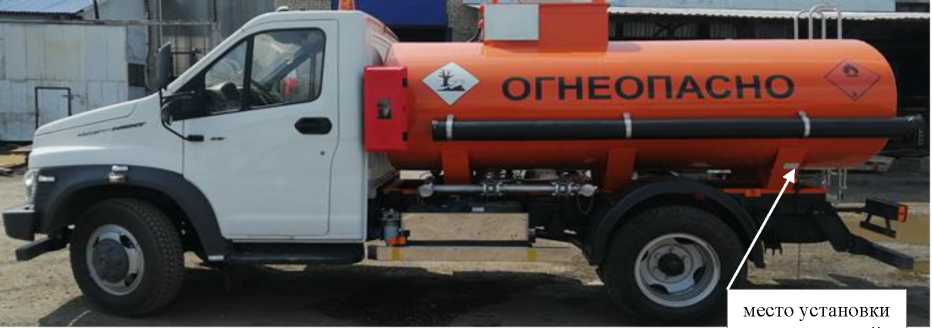

Рисунок 5 - Схема пломбирования указателя уровня налива и место нанесения знака поверки

рэ оз й к к рэ

О ■ё о й о 3 л О о Я к О и р ■о р 3 О ■о к о н к я к

S >£ л о Я S л

S н л И ЕЕ S >£ л о Я S л

И рз ■О рэ Я Н л ■О S <1 н S я S

О о й к о н о to

IO'

Таблица 2 - Технические характеристики

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации и маркировочную табличку.

Комплектность

Таблица 3 - Комплектность средства измерений.

Сведения о методах измерений

приведены в разделе 4 «Использование по назначению. Пункт 4.4» 5522-040-52468156-2022 РЭ «Автоцистерны С-А» Руководство по эксплуатации.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 5522-040-52468156-2022 «Автоцистерны С-А» Технические условия.
