| Номер в госреестре | 92407-24 |
| Наименование СИ | Титраторы автоматические |
| Обозначение типа СИ | Titrando 852 |
| Изготовитель | Компания "Metrohm", Швейцария |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Титраторы автоматические Titrando 852 (далее - титраторы) предназначены для измерений массовой доли воды в жидких, твердых и газообразных веществах, не взаимодействующих с реактивом Фишера.
Принцип действия титраторов основан на непрерывном измерении сигнала, поступающего с электродов, помещенных в анализируемый раствор для титрования. В ячейке для титрования проходит химическая реакция воды с йодом и двуокисью серы в присутствии основания в спиртовой среде. Вода и йод реагируют друг с другом в результате ступенчатой реакции (реакция Карла Фишера) в соотношении 1:1. После завершения количественной реакции воды с реактивом Карла Фишера в растворе появляется избыток йода, который приводит к скачку потенциала на двойном платиновом электроде. В волюметрическом методе определения йодосодержащий титрант (реактив Карла Фишера для волюметрического титрования) добавляется в образец, содержащий воду до полного завершения реакции, фиксируемой двойным платиновым электродом. Масса воды определяется по объему реактива Карла Фишера, израсходованного для достижения скачка потенциала. В кулонометрическом методе йод образуется в ячейке с помощью генерирующего электрода, а общее количество воды в соответствии с законом Фарадея определяется по количеству электричества, затраченного на достижение конечной точки титрования.
Конструктивно титраторы состоят из основного блока титратора, мешалки, дозирующей бюретки, привода бюретки. Титрование осуществляется автоматически, в качестве электродной системы используются двойные платиновые электроды. В кулонометрическом титраторе для генерации йода используется генерирующий электрод.
Предусмотрены разъемы для подключения системы подачи растворителя сбора слива, принтера и электронных весов. Для анализа твердых или нерастворимых в реактивах Фишера проб могут применяться дополнительные средства пробоподготовки, в том числе подключаемые устройства термической пробоподготовки для извлечения влаги, в том числе автоматизированные и подключаемые к титраторам.
Титраторы управляются с помощью программного обеспечения, установленного на персональный компьютер. Отображение параметров текущих результатов измерений (объем титранта, величина дрейфа, график кривой титрования) и окончательных результатов измерений (объем титранта, потраченного на титрование, график кривой титрования) обеспечивается внешним персональным компьютером. Полученные результаты сохраняются в памяти внешнего персонального компьютера.
Титраторы могут контролировать температуру измеряемой среды с помощью термопреобразователей сопротивления Pt1000, NTC.
Маркировочная этикетка, нанесенная на заднюю панель основного блока титратора, содержит информацию о заводском номере. Заводской номер нанесен типографским способом. Заводской номер имеет цифровой формат. Маркировочные этикетки приведены на рисунке 1. tM Г ы Iя - Nr 1852001015659 I
Рисунок 1 - Маркировочные этикетки

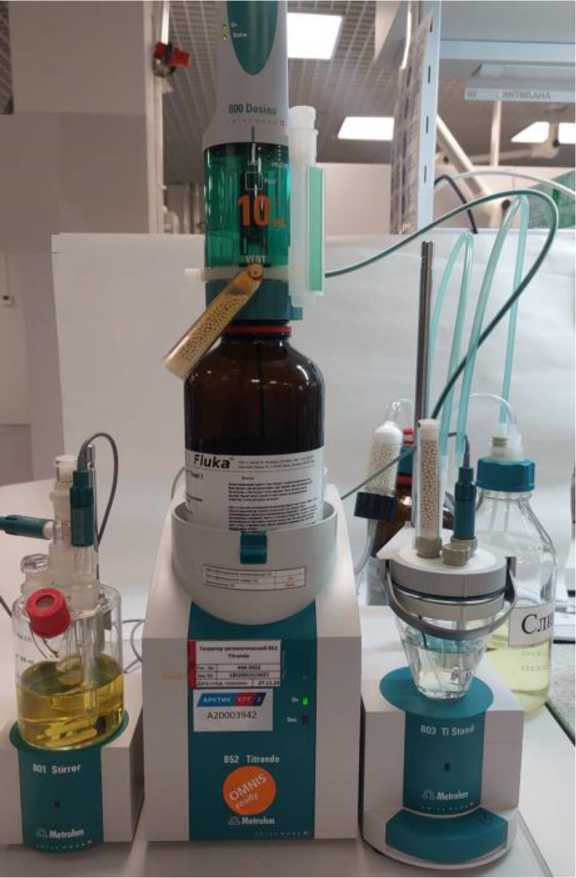

Общий вид титратора представлен на рисунке 2.
Рисунок 2 - Общий вид титратора автоматического Titrando 852
Пломбирование титраторов не предусмотрено. Нанесение знака поверки на титраторы не предусмотрено.
К титраторам данного типа относятся титраторы с заводскими номерами 1852001015657, 1852001015663, 1852001015659.
Титраторы оснащены автономным специально разработанным программным обеспечением “tiamo”, которое применяется для управления титраторами, дозирующими системами, сбора, обработки и хранения данных, а также для полной автоматизации процессов.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | tiamo |
| Номер версии ПО | не ниже 3.0 |
| Цифровой идентификатор ПО | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний: ЭДС поляризации, мВ тока поляризации, мкА массовой доли воды, % | от -1250 до 1250 от -125 до 125 от 0 до 100 |
| Диапазон измерений массовой доли воды для кулонометрической ячейки, % | от 0,001 до 10 |
| Диапазон измерений массовой доли воды для волюмометрической ячейки, % | от 0,01 до 100 |
| Пределы допускаемой относительной погрешности результатов измерений массовой доли воды для кулонометрической ячейки, %, в поддиапазонах измерений: от 0,001 до 0,1 % включ. св. 0,1 до 10 % | ±6,0 ±3,0 |
| Пределы допускаемой относительной погрешности результатов измерений массовой доли воды для волюмометрической ячейки, %, в поддиапазонах измерений: от 0,01 до 0,1 % включ. св. 0,1 до 100 % | ±6,0 ±3,0 |
| Наименование характеристики | Значение |
| Предел допускаемого относительного среднеквадратического отклонения результатов измерений массовой доли воды для кулонометрической ячейки, %, в поддиапазонах измерений: от 0,001 до 0,1 % включ. св. 0,1 до 10 % | 3,0 1,5 |
| Предел допускаемого относительного среднеквадратического отклонения результатов измерений массовой доли воды для волюмометрической ячейки, %, в поддиапазонах измерений: от 0,01 до 0,1 % включ. св. 0,1 до 100 % | 3,0 1,5 |
| Диапазон измерений температуры, °С | от -5 до +100 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| В олю мометрическая ячейка | Кулонометрическая ячейка | |
| Точность дозирования титранта, %, в поддиапазоне от 0,2 до 0,5 см3 включ. | ±1,5 | - |
| Точность дозирования титранта, %, в поддиапазоне св. 0,5 до 20 см3 | ±0,3 | - |
| Габаритные размеры основного блока титратора, мм, не более: - ширина - высота - глубина | 230 230 142 | |
| Габаритные размеры мешалки (801 Stirrer), мм, не более: - ширина - высота - глубина | 90 70 132 | |
| Габаритные размеры мешалки (803 Stirrer), мм, не более: - ширина - высота - глубина | 106 188 92 | |
| Габаритные размеры привода бюретки (800 Dosino), мм, не более: - ширина - высота - глубина | 106 188 92 | |
| Наименование характеристики | Значение |
| Волюмометрическая Кулонометрическая ячейка ячейка | |
| Габаритные размеры бюретки вместимостью 5, 10, 20 см3, мм, не более: - высота - диаметр | 110 68 |
| Масса основного блока титратора, г, не более | 3014 |
| Масса мешалки (801 Stirrer), г, не более | 677 |
| Масса мешалки (803 Stirrer), г, не более | 1100 |
| Масса привода бюретки (800 Dosino), г, не более | 433 |
| Масса бюретки вместимостью 5 см3, г, не более | 190 |
| Масса бюретки вместимостью 10 см3, г, не более | 206 |
| Масса бюретки вместимостью 20 см3, г, не более | 235 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220 ± 22 от 50 до 60 |
| Потребляемая мощность, Вт, не более | 45 |
| Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность, %, не более | от +5 до +45 85 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Титратор автоматический | Titrando 852 | 1 шт. |
| Сменные части в соответствии с комплектом поставки | - | 1 шт. |
| Программное обеспечение (на компьютерных носителях информации) | tiamo 3.0 | 1 шт. |
| Методика поверки | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 4 «Титрование по методу Карла Фишера» Руководства по эксплуатации.
Приказ Росстандарта от 4июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 29 декабря 2018 г. № 2832 «Об утверждении Государственной поверочной схемы для средств измерений содержания воды в твердых и жидких веществах и материалах».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
