Резервуары горизонтальные ГЭЭ, 92408-24

92408-24
Резервуары горизонтальные ГЭЭ (далее - резервуары) предназначены для измерений объема, а также для приема, хранения и отпуска нефти, нефтепродуктов (в том числе дизельного топлива) и других агрессивных и неагрессивных сред.
Карточка СИ
Номер в госреестре 92408-24
Наименование СИ Резервуары горизонтальные
Обозначение типа СИ ГЭЭ
Изготовитель Общество с ограниченной ответственностью "Саратовский резервуарный завод" (ООО "САРРЗ"), г. Саратов
Год регистрации 2024
Срок свидетельства 20.06.2029
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары горизонтальные ГЭЭ (далее - резервуары) предназначены для измерений объема, а также для приема, хранения и отпуска нефти, нефтепродуктов (в том числе дизельного топлива) и других агрессивных и неагрессивных сред.

Описание

Принцип действия резервуаров основан на заполнении их рабочей средой до определенного уровня, соответствующего заданному значению объема, согласно градуировочным таблицам.

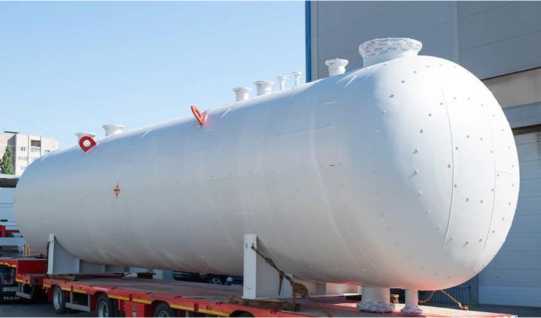

Резервуары предназначены для надземной и подземной установки.

Конструктивно резервуары представляют собой горизонтально расположенные одностенные сосуды, корпус которых состоит из цилиндрической обечайки с эллиптическими днищами, люками обслуживания и приемо-раздаточными патрубками для приема и отпуска среды.

При необходимости резервуары оборудуются горловинами для обслуживания, дыхательным и/или предохранительными клапаном, замерным устройством, фланцем для установки уровнемера. Резервуары подземного расположения могут быть оборудованы технологическими колодцами, резервуары надземного расположения могут быть оборудованы внешней теплоизоляцией и системой электрообогрева.

Структура обозначения резервуаров: ГЭЭ-ХХ, где ХХ - номинальный объем, м3.

Заводской номер в виде арабских цифр, разделенных символом «-», наносится ударным способом на табличку, расположенную на горловине, корпусе или опоре резервуара.

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на резервуары не предусмотрено.

СДРРЗ®

САРАТОВСКИЙ РЕЗЕРВУАРНЫЙ ЗАВОД

Изготовлено ООО «САРРЗ»

Россия, г. Соратоб. ул. Огородная, 162 +7 (8452) 25-02-88. www sarrz.ru

©ER[

Наименование

Заказ №

Место нанесения знака утверждения типа

Расч. давление, МПа Раб давление, МПа Проб, давление, МПа Обьём, м3 Масса, кг Марка стали

Клеймо ОТК

Рабочая температура,’С

Расчётная температура стенки, °C

Мин. допуст. температура под расчёт, давлением, С

Год изготовления

Заводской № ^К^ЯН

Место нанесения заводского номера

Рисунок 1 - Общий вид (схема) таблички

надземной установки

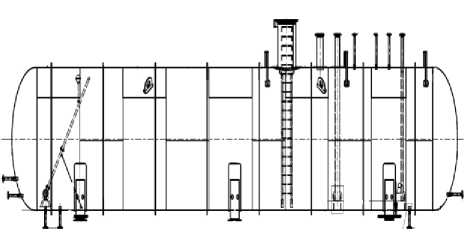

Рисунок 2 - Общий вид (схема) резервуаров

подземной установки

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3 1)

5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140, 145, 150

Пределы допускаемой относительной погрешности определения вместимости, % 1)

±0,20; ±0,25

Фактическое значение указывается в паспорте резервуара.

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Рабочее давление, МПа, не более

1,6

Условия эксплуатации:

- температура окружающего воздуха, °С1)

- атмосферное давление, кПа

от -70 до +50 от 84,0 до 106,7

Расчетный срок службы, лет, не более1)

40

Габаритные размеры, мм, не более1): - наружный диаметр - длина - высота

4000

25000

10000

Масса, кг, не более

35000

1) Фактические значения указываются в паспорте резервуара.

Знак утверждения типа

наносится на табличку методом сублимационной печати и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт./экз.

Резервуар горизонтальный

ГЭЭ

1

Паспорт

ГЭЭ-00.000.00.00.000 ПС

1

Руководство по эксплуатации

ГЭЭ-00.000.00.00.000 РЭ

1

Сведения о методах измерений

приведены в разделе 1 «Описание и работа резервуара» руководства по эксплуатации ГЭЭ-00.000.00.00.000 РЭ.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 3615-006-69478442-2014 «Резервуары горизонтальные ГЭЭ. Технические условия».

92408-24
Номер в ГРСИ РФ:
92408-24
Производитель / заявитель:
Общество с ограниченной ответственностью "Саратовский резервуарный завод" (ООО "САРРЗ"), г. Саратов
Год регистрации:
2024
Cрок действия реестра:
20.06.2029
