Государственный реестр средств измерений

Резервуары горизонтальные цилиндрические двустенные наземные РГЦ10, 92410-24

92410-24
Резервуары горизонтальные цилиндрические двустенные наземные РГЦ10 (далее -резервуары) предназначены для измерений объема светлых нефтепродуктов, а также для их приема, хранения и отпуска.
Карточка СИ
Номер в госреестре 92410-24
Наименование СИ Резервуары горизонтальные цилиндрические двустенные наземные
Обозначение типа СИ РГЦ10
Изготовитель Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар"), г. Москва
Год регистрации 2024
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары горизонтальные цилиндрические двустенные наземные РГЦ10 (далее -резервуары) предназначены для измерений объема светлых нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Принцип действия резервуаров основан на заполнении их светлыми нефтепродуктами до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице.

Конструктивно резервуары представляют собой горизонтально расположенные односекционные двустенные стальные цилиндрические сосуды с плоскими днищами.

К настоящему типу средств измерений относятся резервуары горизонтальные цилиндрические двустенные наземные РГЦ10 с заводскими номерами 22.9919.0004.5, 22.9919.0004.6.

Резервуары расположены на территории объекта «Отделение Лесозаводск», г. Лесозаводск (Приморский край)», Российская Федерация, Приморский край, г. Лесозаводск, ул. Марковская.

Заводской номер в виде арабских цифр, разделенных символом «.», нанесен методом металлофото на табличку, расположенную на стенке резервуара.

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на резервуары не предусмотрено.

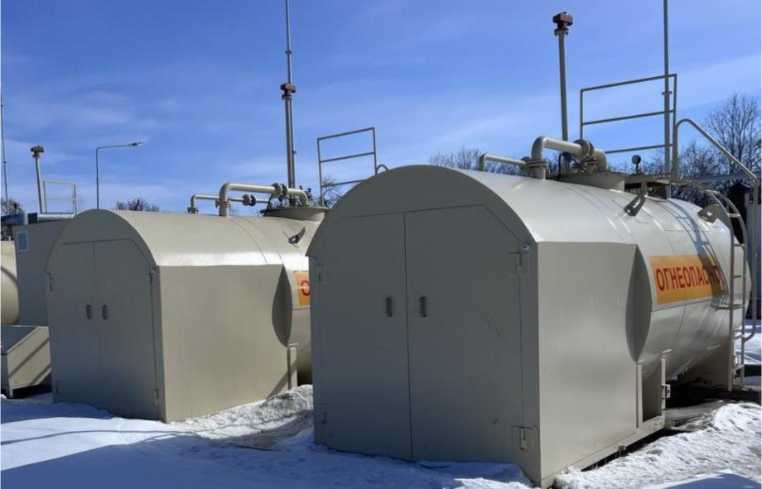

Рисунок 1 - Общий вид резервуаров

Место нанесения заводского номера

РЕЗЕРВУ)

ООО "ПКФ г.Москва, ул. т/факс: (495) 783 08 15

<ая 59А ifo@nfgr.ru

Заводской №:22.9919.0004.5 Тип изделия: РГЦ10 двустенный назменый Марка стали: СтЗСП Масса резервуара: 2100 кг Рабочее давление: Р=0.04 МПа Дата изготовления: 04.2022 г.

РЕЗЕРВУАР

^ФТЕГАЗ

ОООЧ1КФ НЕФТЕГАЗРЕЗЕРВУАР' г.Москва, ул. Кантемировская 59А

Масса резервуара: 2100 кг Рабочее давление: Р=0.04 МПа Дата изготовления: 04.2022 г.

т/факс: (495) к^З 08 15 e-mail:lnft>

Заводской №:22.9919.0004.6

Тип изделия: РГЦ10 _ двустенный назменый

22.9919.0004.5

22.9919.0004.6

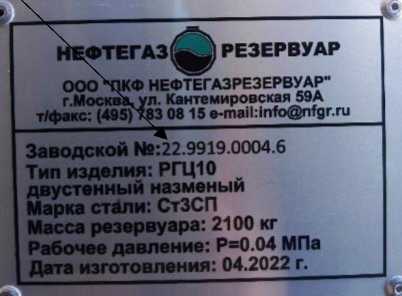

Рисунок 2 - Общий вид горловин и табличек

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

10

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Рабочее давление, МПа, не более

0,04

Условия эксплуатации:

- температура окружающего воздуха, °С

- атмосферное давление, кПа

от -40 до +40 от 84,0 до 106,7

Срок службы, лет, не менее

10

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт./экз.

Резервуар горизонтальный цилиндрический двустенный наземный

РГЦ10

1

Паспорт

_

1

Сведения о методах измерений

приведены в разделе 1 «Основные сведения об изделии» паспорта.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 06.11.2024
