| Номер в госреестре | 92412-24 |
| Наименование СИ | Системы высокого напряжения измерительные |
| Обозначение типа СИ | СВНИ |
| Изготовитель | Общество с ограниченной ответственностью "Производственная Компания СВТ" (ООО "ПК СВТ"), г. Ярославль |
| Год регистрации | 2024 |
| Срок свидетельства | 20.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы высокого напряжения измерительные СВНИ (далее по тексту - системы) предназначены для измерений напряжения переменного и постоянного тока при испытаниях изоляции различных устройств.
Принцип действия систем основан на масштабном преобразовании (уменьшении) высокого входного напряжения в заданное число раз с помощью делителя напряжения и последующего измерения выходного напряжения делителя.
Системы изготавливаются в виде четырех модификаций: СВНИ-20, СВНИ-36 СНЧ, СВНИ-50/60, СВНИ-95/110, отличающихся диапазоном измерений напряжения, габаритами, массой.
При работе в режиме измерений напряжения переменного тока системы измеряют действующее (среднеквадратичное) значение напряжения.
При работе в режиме измерений напряжения постоянного тока системы модификаций СВНИ-20, СВНИ-50/60, СВНИ-95/110 измеряют амплитудное значение выпрямленного напряжения отрицательной полярности, система модификации СВНИ-36 СНЧ измеряет амплитудное значение выпрямленного напряжения отрицательной и положительной полярности.
Системы конструктивно встраиваются в блоки аппаратов высоковольтных типа АВ, АВДМ, СП и аналогичных, производимых под торговой маркой ООО «ПК СВТ».
Основные узлы систем модификации СВНИ-20: делитель высокого напряжения ДН-20, преобразователь напряжения, микроамперметр М42304 (от 0 до 100 мкА, кл. т. 1,5), шкала которого проградуирована в киловольтах.
Основные узлы систем модификации СВНИ-36 СНЧ: делитель высокого напряжения ДН-36, измеритель напряжения ИН-1А.
Основные узлы систем модификаций СВНИ-50/60, СВНИ-95/110: делитель высокого напряжения ДН-70 (ДН-140), измеритель напряжения ИН-1АЦ.
Делитель высокого напряжения ДН собран на прецизионных резисторах типа С2-29, залитых силиконовым компаундом.
Измеритель напряжения ИН-1А состоит из источника питания, платы аналогового преобразователя, аналогового индикатора - микроамперметра М42304. На задней панели измерителя расположены: предохранитель, разъем «вход» (XS1) для подключения делителя напряжений, клемма «земля» и разъем типа РП10-7 (ХР1), который служит для соединения с блоком управления аппарата высоковольтного АВ и предназначен для подключения питания и подачи команды на выбор вида напряжения (переменное/постоянное). Разъем также используется при автономной поверке системы отдельно от блока аппарата высоковольтного АВ, в который она встроена.
Измеритель напряжения ИН-1АЦ состоит из источника питания, платы аналогового преобразователя, цифрового индикатора и аналогового индикатора - микроамперметра М42304. На задней панели измерителя расположены: предохранитель, разъем «вход» для подключения делителя напряжений, клемма «земля» и разъем типа РП10-7, который служит для соединения с блоком управления аппарата высоковольтного АВ и предназначен для подключения питания и подачи команды на выбор вида напряжения (переменное/постоянное). Разъем также используется при автономной поверке системы отдельно от блока аппарата высоковольтного АВ, в который она встроена.
Для соединения делителя и измерителя применяется коаксиальный кабель типа РК50.
Системы относятся к ремонтируемым и восстанавливаемым изделиям.

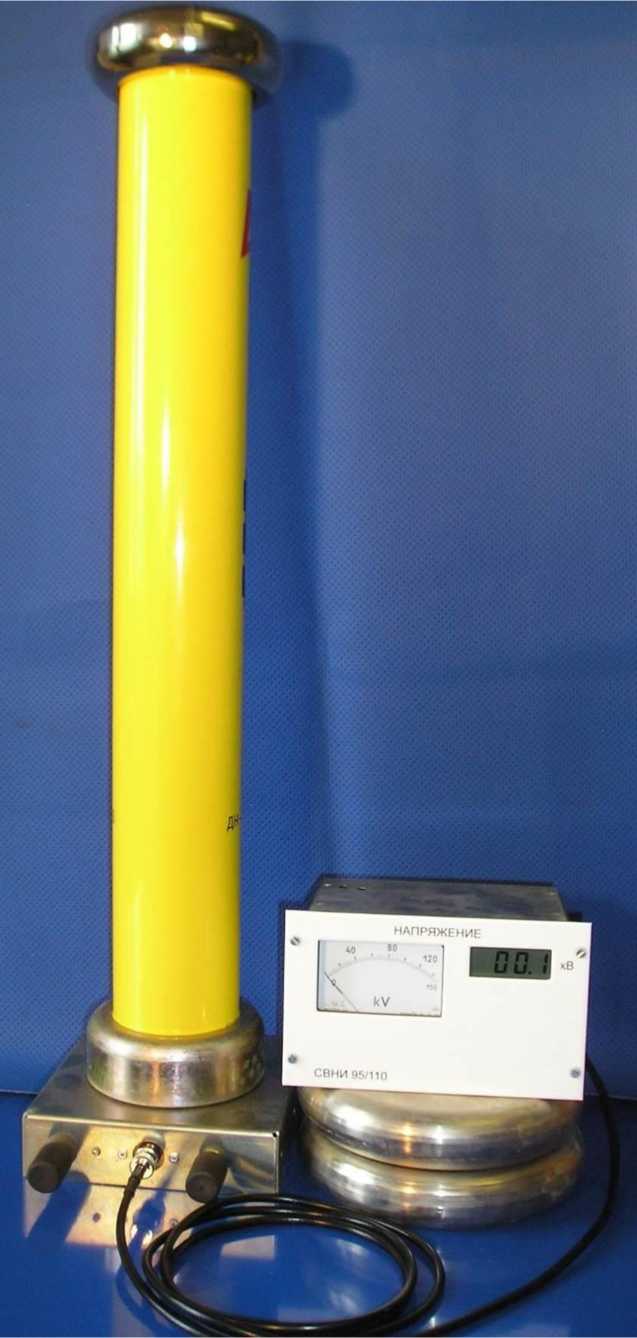

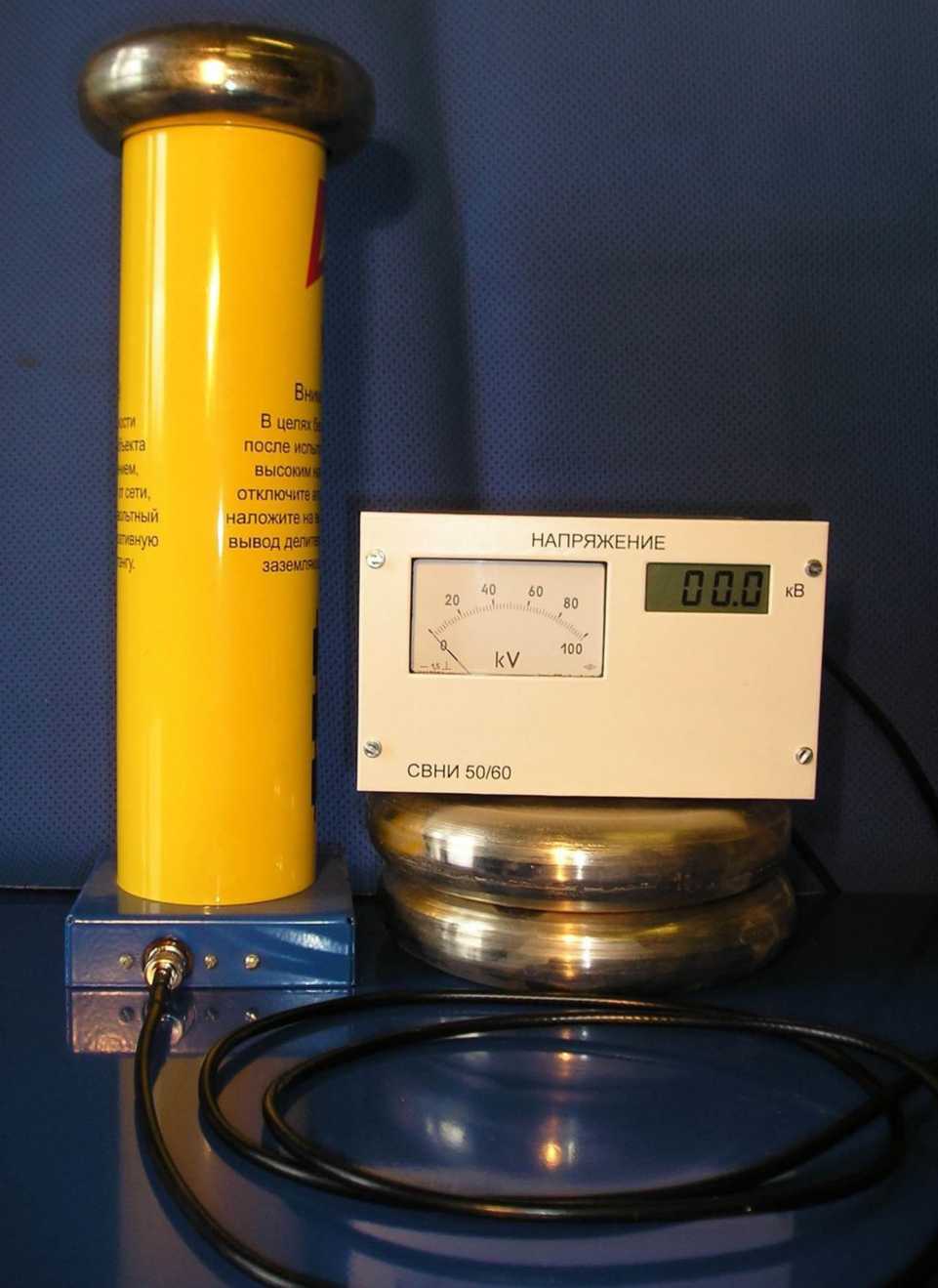

Общий вид систем представлен на рисунках 1 - 5.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления стенок корпусов блоков пломбируются. Схема пломбировки представлена на рисунках 2, 6.
Обозначение места нанесения знака утверждения типа представлено на рисунках 1, 6.
Нанесение знака поверки на системы не предусмотрено.
Место нанесения заводских номеров - информационная табличка на корпусе аппарата высоковольтного (для модификации СВНИ-20), на корпусе делителя высокого напряжения и корпусе измерителя напряжения (для остальных модификаций); способ нанесения - рукописный печатным шрифтом перманентным маркером; формат - цифровой код, состоящий из арабских цифр. Обозначение мест нанесения заводских номеров представлено на рисунках 2, 6, 7.
Место нанесения знака
утверждения типа

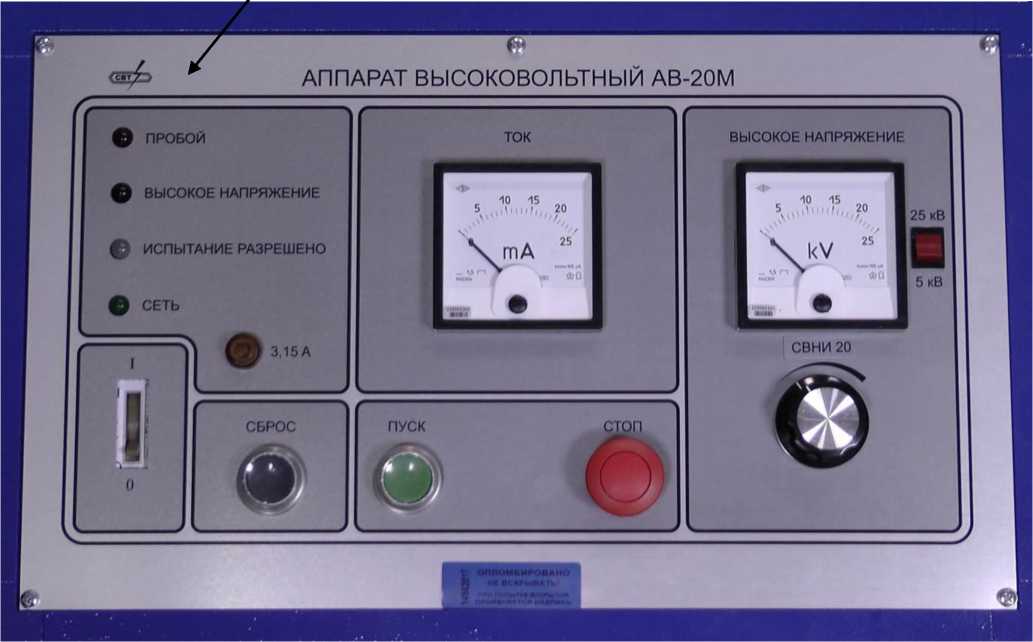

Рисунок 1 - Общий вид систем модификации СВНИ-20 в составе аппарата высоковольтного АВ-20М. Вид спереди
Место пломбировки
Место нанесения заводских номеров

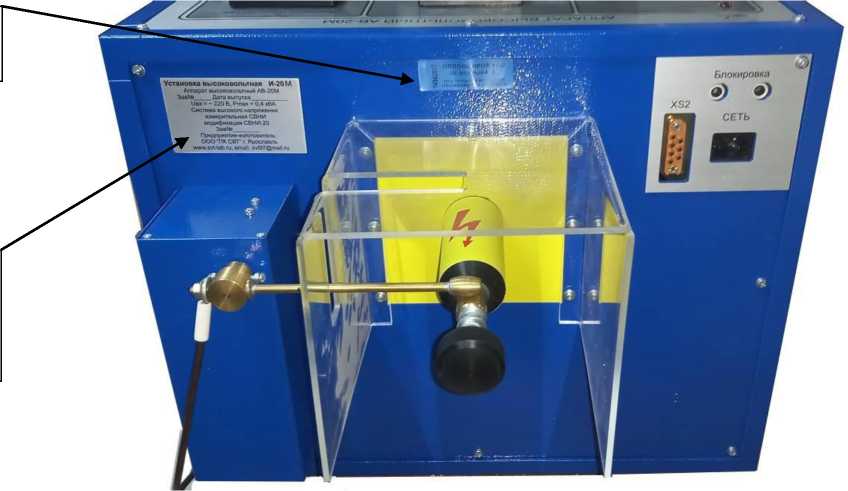

Рисунок 2 - Общий вид систем модификации СВНИ-20 в составе аппарата высоковольтного АВ-20М. Вид сзади
Место нанесения заводских номеров

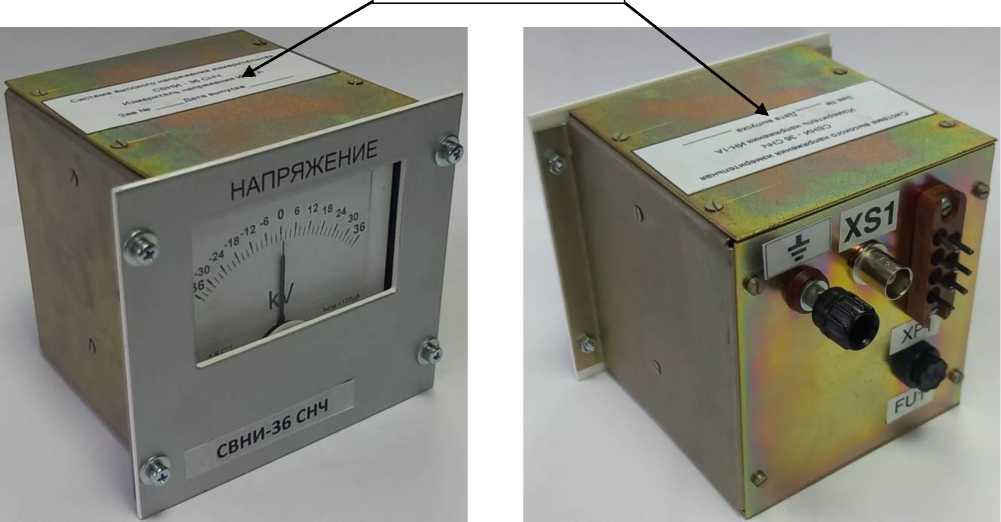

Рисунок 3 - Общий вид систем модификации СВНИ-36 СНЧ
Место нанесения
Место нанесения заводских номеров
Место нанесения знака утверждения
Место пломбировки

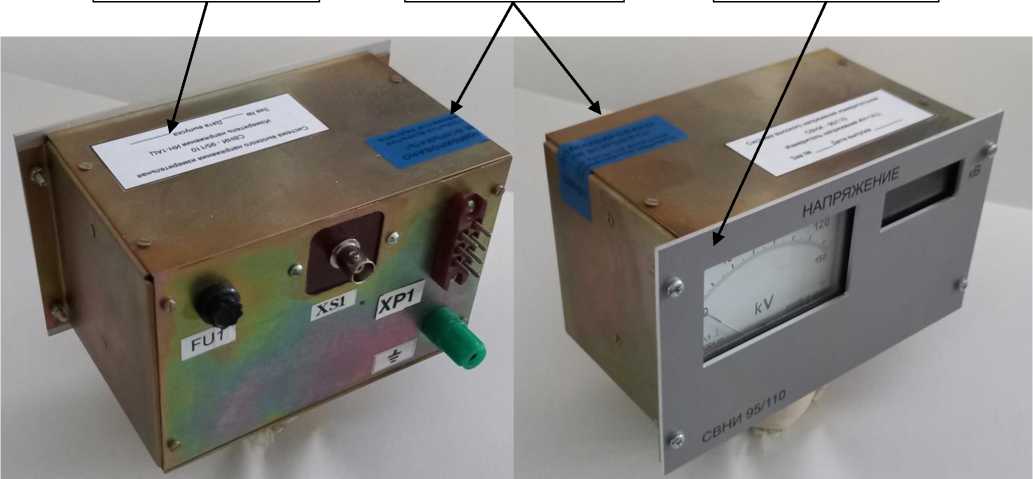

Рисунок 6 - Схема пломбировки и обозначение мест нанесения знака утверждения типа и заводских номеров
Место нанесения заводских номеров

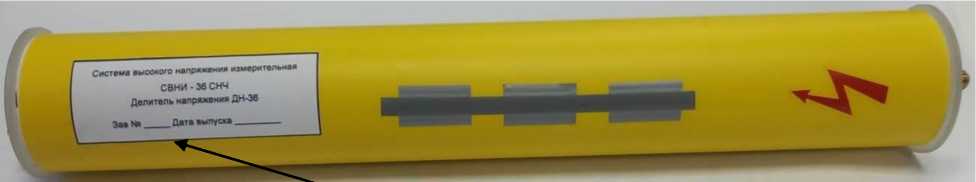

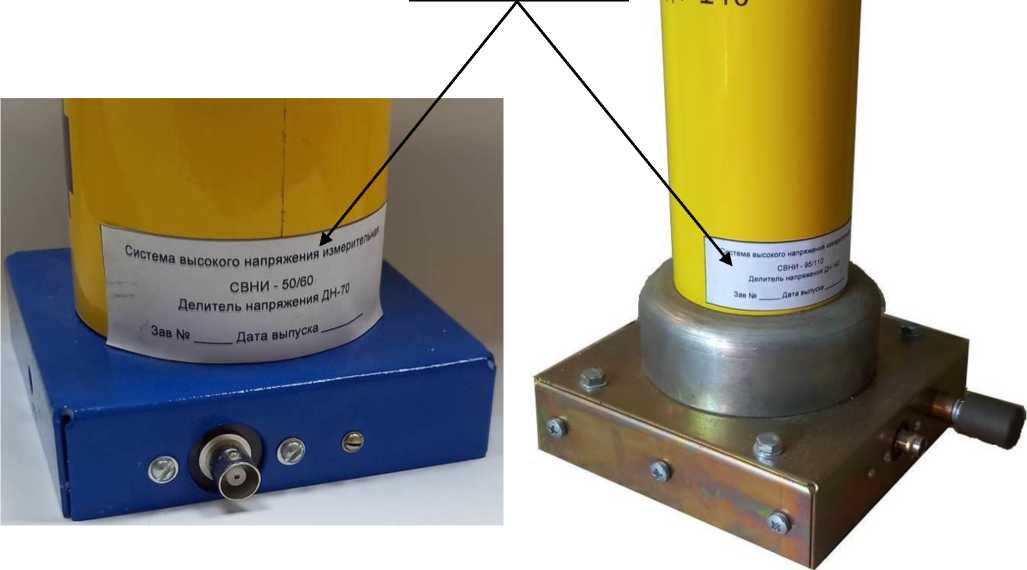

Рисунок 7 - Место нанесения заводских номеров
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций | |||
| СВНИ-20 | СВНИ-36 СНЧ | СВНИ-50/60 | СВНИ-95/110 | |
| Диапазон измерений напряжения переменного тока, кВ | от 1 до 20 | нет | от 10 до 50 | от 10 до 95 |
| Частота переменного тока, Гц | 50 | |||
| Диапазон измерений напряжения постоянного тока, кВ | от 1 до 10 | от -36 до 36 | от 10 до 60 | от 10 до 100 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % | ±3 | нет | ±3 | |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ±3 | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 50 |
| Габаритные размеры, мм, (длинахширинахвысота) СВНИ-20 в составе: - делитель высокого напряжения ДН-20; - преобразователь напряжения; - микроамперметр М42304 | 180х35х70 110x105x20 80x80x45 |
| СВНИ-36 СНЧ в составе: - делитель высокого напряжения ДН-36; - измеритель напряжения ИН-1А | 340x55 (высотахдиаметр) 110x95x105 |
| СВНИ-50/60 в составе: - делитель высокого напряжения ДН-70; - измеритель напряжения ИН-1АЦ | 340x110 (высотаxдиаметр) 165x95x105 |
| СВНИ-95/110 в составе: - делитель высокого напряжения ДН-140; - измеритель напряжения ИН-1АЦ | 760x100 (высотаxдиаметр) 165x95x105 |
| Масса, кг СВНИ-20 в составе: - делитель высокого напряжения ДН-20; - преобразователь напряжения; - микроамперметр М42304 | 0,43 0,1 0,12 |
| СВНИ-36 СНЧ в составе: - делитель высокого напряжения ДН-36; - измеритель напряжения ИН-1А | 0,73 0,91 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| СВНИ-50/60 в составе: - делитель высокого напряжения ДН-70; - измеритель напряжения ИН-1АЦ | 2,62 1,25 |
| СВНИ-95/110 в составе: - делитель высокого напряжения ДН-140; - измеритель напряжения ИН-1АЦ | 6,4 1,25 |
| Рабочие условия измерений: - температура окружающего воздуха, °С СВНИ-20; СВНИ-36 СНЧ, СВНИ-50/60; СВНИ-95/110 - относительная влажность воздуха, % - атмосферное давление, кПа | от -5 до +35 от -10 до +40 80 при +25 °С от 86 до 106 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10 000 |
наносится на лицевую панель аппарата высоковольтного (для модификации СВНИ-20) и на лицевую панель измерителя напряжения (для остальных модификаций) способом наклейки, а также на титульные листы руководств по эксплуатации типографским способом.
Таблица 3 - Комплектность систем модификации СВНИ-20
| Наименование | Обозначение | Количество |
| Система высокого напряжения измерительная | СВНИ-20 | |
| в составе: | 1 шт. | |
| - делитель высокого напряжения | ДН-20 | 1 шт. |
| - преобразователь напряжения | _ | 1 шт. |
| - микроамперметр | М42304 | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
Таблица 4 - Комплектность систем модификации СВНИ-36 СНЧ
| Наименование | Обозначение | Количество |
| Система высокого напряжения измерительная | СВНИ-36 СНЧ | |
| в составе: | 1 шт. | |
| - делитель высокого напряжения | ДН-36 | 1 шт. |
| - измеритель напряжения | ИН-1А | 1 шт. |
| Кабель соединительный коаксиальный | _ | 1 шт. |
| Провод заземления | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
Таблица 5 - Комплектность систем модификации СВНИ-50/60
| Наименование | Обозначение | Количество |
| Система высокого напряжения измерительная | СВНИ-50/60 | |
| в составе: | 1 шт. | |
| - делитель высокого напряжения | ДН-70 | 1 шт. |
| - измеритель напряжения | ИН-1АЦ | 1 шт. |
| Кабель соединительный коаксиальный | _ | 1 шт. |
Продолжение таблицы 5
| Наименование | Обозначение | Количество |
| Провод заземления | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
Таблица 6 - Комплектность систем модификации СВНИ-95/110
| Наименование | Обозначение | Количество |
| Система высокого напряжения измерительная | СВНИ-95/110 | |
| в составе: | 1 шт. | |
| - делитель высокого напряжения | ДН-140 | 1 шт. |
| - измеритель напряжения | ИН-1АЦ | 1 шт. |
| Кабель соединительный коаксиальный | _ | 1 шт. |
| Провод заземления | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
приведены в руководствах по эксплуатации в разделе 7. «Порядок работы» - для систем модификации СВНИ-20; в разделе 2. «Использование системы по назначению» - для систем модификации СВНИ-36 СНЧ; в разделе 2.3 «Порядок работы» - для систем модификаций СВНИ-50/60, СВНИ-95/110.
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2316 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
ТУ 4222-001-43569236-2017 «Системы высокого напряжения измерительные СВНИ. Технические условия».
