Газосигнализаторы ТГС-3 И, 92413-24

Газосигнализаторы ТГС-3 И предназначены для измерений содержания метана СН4, кислорода О2 и оксида углерода СО и выдачи световой и звуковой сигнализации по двум уровням содержания каждого из определяемых компонентов.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	92413-24
Наименование СИ	Газосигнализаторы
Обозначение типа СИ	ТГС-3 И
Изготовитель	Акционерное общество "Экологические сенсоры и системы" ("ЭКСИС") (АО "ЭКСИС"), г. Москва, г. Зеленоград
Год регистрации	2024
Срок свидетельства	20.06.2029
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Газосигнализаторы Tre-3 И предназначены для измерений содержания метана СН4, кислорода O2 и оксида углерода CO и выдачи световой и звуковой сигнализации по двум уровням содержания каждого из определяемых компонентов.

Описание

Принцип действия газосигнализаторов ТГС-3 И (далее - газосигнализаторы):

- по измерительным каналам кислорода и оксида углерода - электрохимический, измерительная ячейка на основе амперометрического принципа измерения вырабатывает токовый сигнал, пропорциональный содержанию определяемого компонента;

- по измертельному каналу метана - оптический инфракрасный, основанный на измерении поглощения инфракрасного излучения на двух длинах волн, соответствующих полосе поглощения определяемого компонента и вне ее.

Способ отбора пробы - принудительный, за счет встроенного побудителя расхода.

Газосигнализаторы - портативные трехкомпонентные газосигнализаторы, выполняющие следующие функции:

- звуковая и световая сигнализация по трем газам: метану СН4, кислороду O2 и оксиду углерода CO по двум порогам (в зависимости от исполнения);

- индикация содержания метана СН4, кислорода O2 и оксида углерода CO (в зависимости от исполнения).

Конструктивно газосигнализатор выполнен одноблочным в металлическом корпусе, внутри которого располагаются: печатная плата, аккумуляторная батарея, побудитель расхода, датчики оксида углерода, метана и кислорода. На лицевой панели газосигнализатора расположены кнопки управления и ЖК-индикатор. На торцевой стороне корпуса газосигнализатора расположены: входной штуцер газового тракта, разъем для подключения сетевого адаптера для зарядки аккумуляторного блока. Газосигнализатор может выпускаться в исполнениях для контроля одного, двух или трёх определяемых компонентов в различных комбинациях.

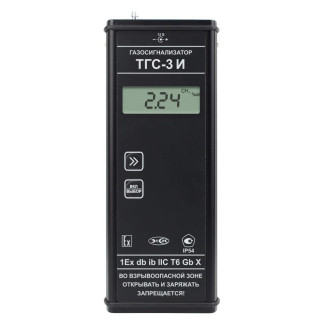

Общий вид газосигнализаторов приведен на рисунке 1.

Ограничение доступа к местам настройки газосигнализатора осуществляется с помощью печатной наклейки над винтами, скрепляющими корпус прибора, или методом нанесения печати в углубления крепежных винтов на корпусе прибора. Схема пломбирования корпуса газосигнализатора от несанкционированного доступа представлена на рисунке 2.

Заводской номер наносится печатным способом в виде цифрового обозначения на табличку, расположенную на задней стороне корпуса газосигнализаторов. Общий вид таблички приведен на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

ГАЗОСИГНАЛИЗАТОР тгс-з и

Место нанесения знака утверждения типа

lExdbib IIC Тб GbX

ВО ВЗРЫВООПАСНОЙ ЗОНЕ ОТКРЫВАТЬ И ЗАРЯЖАТЬ ЗАПРЕЩАЕТСЯ!

вкл

ВЫБОР

DH ©

IP54

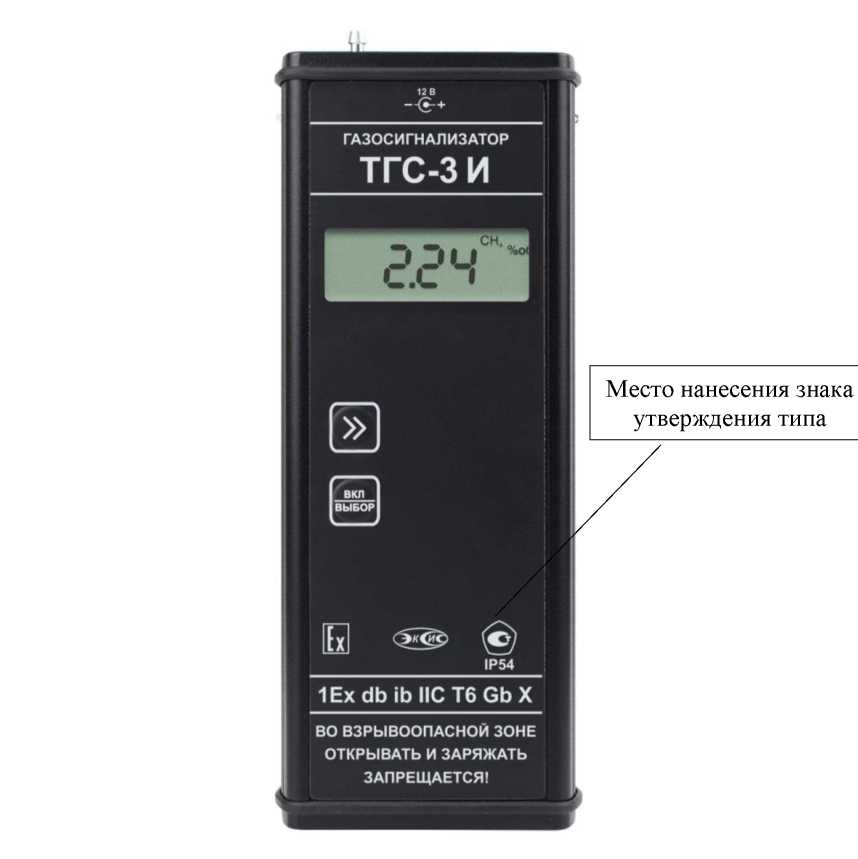

Рисунок 1 - Общий вид газосигнализатора ТГС-3 И

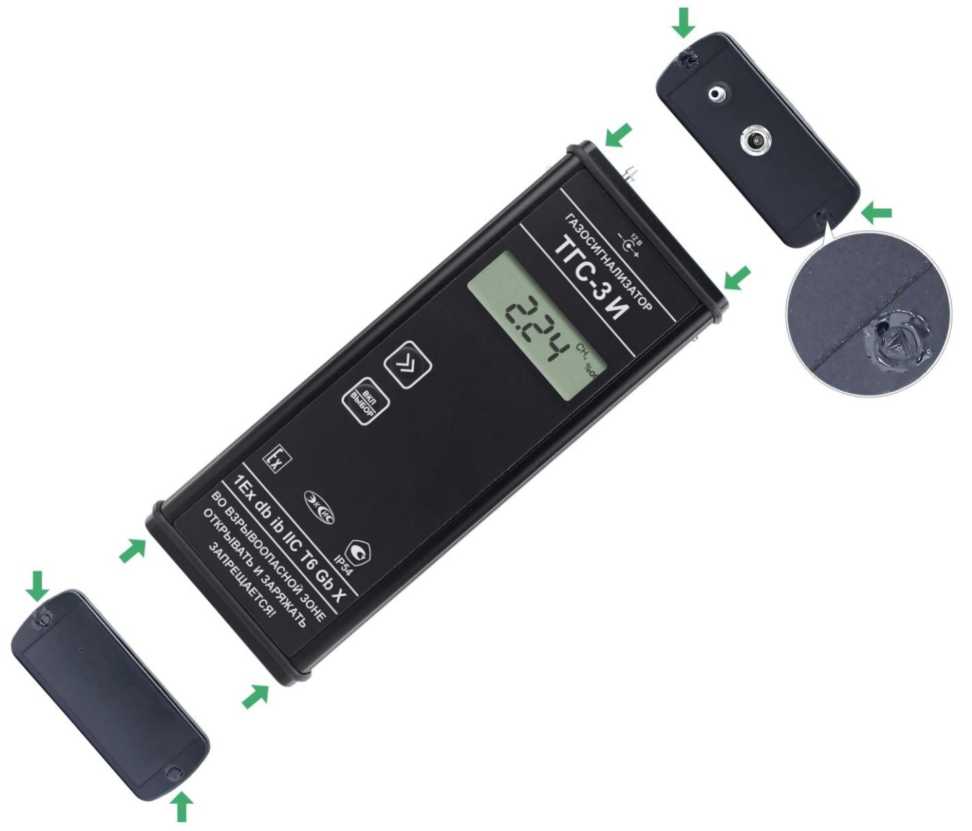

Рисунок 2 - Схема пломбирования корпуса газосигнализатора ТГС-3 И методом нанесения печати в углубления крепежных винтов на корпусе (места пломбирования указаны стрелками)

Газосигнализатор ТГС-3 И 2 ЕАЭС RU C-RU.HB82.В.00058/22 (Исп.: СН4,О2,СО)

1Ех db ib НС Тб Gb X

г lExdbibllCT)

г у Выпуск: Август LA 3AR№A2?

Место нанесения заводского номера

, 2023 г

ЗАВ.№ 6286

Рисунок 3 - Общий вид маркировочной таблички с указанием места нанесения заводского номера

Программное обеспечение

Газосигнализаторы имеют встроенное программное обеспечение (ПО).

Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны и идентифицируется при включении газосигнализатора путем вывода на экран номера версии.

Встроенное ПО обеспечивает следующие основные функции:

- обработку и передачу информации от первичного измерительного преобразователя (датчика);

- отображение результатов измерений на дисплее;

- срабатывания сигнализации о достижении заданных уровней содержания определяемых компонентов;

- корректировку нулевых показаний и чувствительности.

Встроенное ПО газосигнализатора реализует следующие расчетные алгоритмы:

1) вычисление значений содержания определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;

2) сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения;

3) непрерывную самодиагностику аппаратной части газосигнализатора.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газосигнализаторов.

Газосигнализаторы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты встроенного ПО соответствует уровню «средний» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Прошивка ТГС-3 И
Номер версии (идентификационный номер) ПО	2.00 11
Номер версии записывается в виде 2.xx, где «2» указывает на метрологически значимую (неизменяемую) часть ПО, а «хх» (арабские цифры от 0 до 9) описывают модификации ПО, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.).

Технические характеристики

Таблица 2 - Метрологические характеристики газосигнализаторов

Наименование характеристики	Значение
Пороги срабатывания по метану, объемная доля, %: - «предупреждение» - «тревога»	0,7 1,75
Пределы допускаемой абсолютной погрешности срабатывания порогового устройства по метану, объемная доля, %: - «предупреждение» - «тревога»	±0,3 ±0,75
Пороги срабатывания по кислороду, объемная доля, %: - «предупреждение» - «тревога»	19 17,8
Пределы допускаемой основной абсолютной погрешности срабатывания порогового устройства по кислороду, объемная доля, %: - «предупреждение» - «тревога»	±0,4 ±0,8
Пределы допускаемой абсолютной погрешности срабатывания порогового устройства по кислороду, объемная доля, %: - «предупреждение» - «тревога»	±1,5 ±1,5
Пороги срабатывания по оксиду углерода, массовая концентрация, мг/м3: - «предупреждение» - «тревога»	20 60
Пределы допускаемой основной абсолютной погрешности срабатывания порогового устройства по оксиду углерода, массовая концентрация, мг/м3: - «предупреждение» - «тревога»	±2 ±6
Пределы допускаемой абсолютной погрешности срабатывания порогового устройства по оксиду углерода, массовая концентрация, мг/м3: - «предупреждение» - «тревога»	±8 ±25
Время срабатывания сигнализации, с, не более	30
Нормальные условия измерений: - диапазон температуры окружающей среды, ОС: - диапазон относительной влажности окружающей среды, % - диапазон атмосферного давления, кПа	от +15 до +25 от 30 до 80 от 98 до 104,6

Таблица 3 - Основные технические характеристики газосигнализаторов

Наименование характеристики

Значение

Время прогрева газосигнализатора, мин, не более

Вид сигнализации

«предупреждение» «тревога»

Зарегистрировано поверок	11
Поверителей	1
Актуальность данных	17.09.2024
