| Номер в госреестре | 92414-24 |
| Наименование СИ | Модули |
| Обозначение типа СИ | K-H |
| Изготовитель | "Harbin Guanghan Gas Turbine Co., Ltd.", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 20.06.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули K-Н (далее - модули) предназначены для измерений аналоговых сигналов, поступающих от датчиков с унифицированным выходом по току, а также от датчиков частоты вращения.
Принцип действия модулей основан на измерении и обработке сигналов, поступающих от датчиков и сравнении полученных значений с установленными уровнями срабатывания (уставками).
Модули K-Н выпускаются в следующих модификациях:
- измерительные модули K-HFCO2, предназначенные для измерений выходных сигналов датчиков частоты вращения и имеющие 4 входных измерительных канала;
- измерительные модули К-НА104, предназначенные для измерений выходных сигналов датчиков с унифицированным выходом по току и имеющие 8 входных измерительных каналов;
- модули К-НАО01, предназначенные для формирования выходных унифицированным сигналов по току и имеющие 8 каналов.
Модули K-Н работают в составе контроллеров K-HCU12.
Измерительные модули представляют собой автономные электронные блоки с блоком контактов на задней панели для подключения к шасси контроллера. Подключение к датчику осуществляется через клеммник контроллера.
Модификация и заводской номер модулей, представленные в цифровом формате, наносятся боковую панель методами печати и наклейки.
Пломбирование модулей не предусмотрено.
Нанесение знака поверки на модули не предусмотрено.

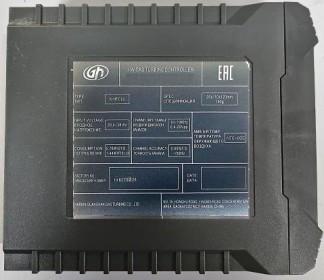

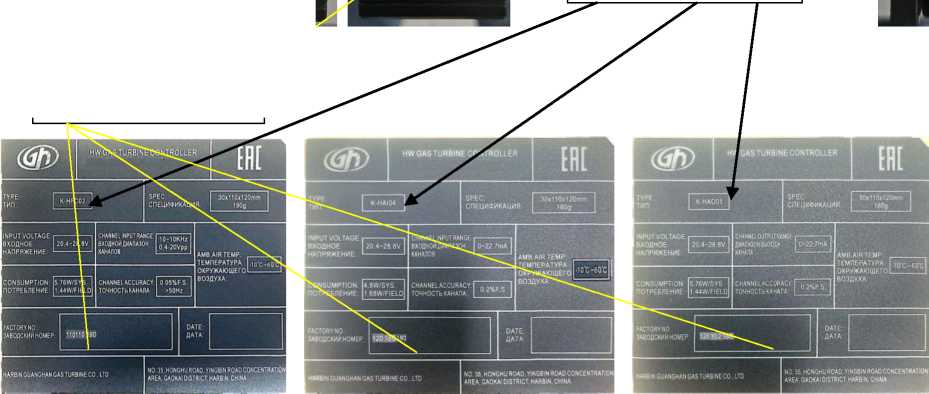

Общий вид модулей K-Н, место нанесения модификации и заводского номера приведены на рисунке 1.
Место нанесения модификации
Место нанесения заводского номера
HW GAS TURBINE CC':,TROLLER
NO 35. HONGHU НОЮ, YING8IN ROAD CONCENIRAIiC*
AHE«.GAOKAIOlSTRlCT,HARBlN,CHWA . ,
I CH»W.OJT’JT«SGi r
I Д«П*И«5ЫХЩ» fo-
MWM t—

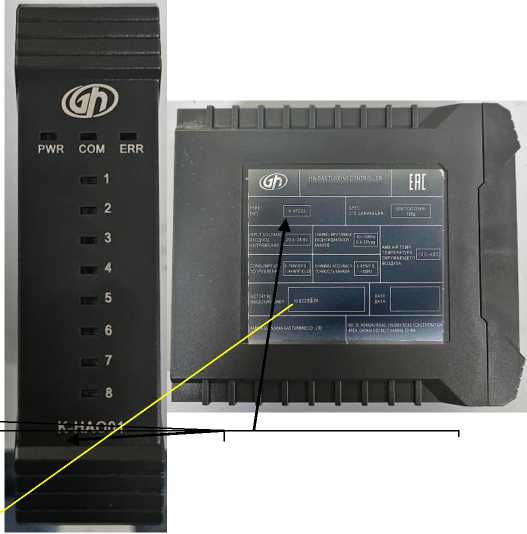

Рисунок 1 - Общий вид модулей K-Н с указанием мест нанесения модификации и заводского номера
Программное обеспечение (ПО) модулей K-Н служит для обработки и визуализации информации.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Таблица 1 - Идентификационные данные ПО модулей K-Н
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | GTG&SIS_AT_654 SP2 |
| Номер версии (идентификационный номер) | 654 SP2 |
| Цифровой идентификатор | 1.0 |
Защита программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 2 - Метрологические характеристики модулей K-Н
| Наименование характеристики | Значение |
| Модуль K-HFC02 | |
| Диапазон измерений частоты входного сигнала, Гц | от 10 до 10000 |
| Диапазон измерений напряжения входного сигнала (пик), В | от 0,5 до 50 |
| Пределы допускаемой основной относительной погрешности измерений частоты входного сигнала, %: - в диапазоне измерений частоты входного сигнала от 10 Гц до 50 Гц; - в диапазоне измерений частоты входного сигнала св. 50 Гц до 10000 Гц | 1 0,05 |
| Пределы допускаемой дополнительной относительной погрешности измерений частоты входного сигнала, вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C | 0,022 |
| Модуль К-НАЮ4 | |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведенной погрешности измерений силы постоянного тока, % | 0,2 |
| Пределы допускаемой дополнительной приведенной погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C | 0,022 |
| Модуль К-НАО01 | |
| Диапазон воспроизведения силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой основной относительной погрешности воспроизведения силы постоянного тока, % | 0,2 |
| Пределы допускаемой дополнительной относительной погрешности воспроизведения силы постоянного тока, вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C | 0,022 |
Таблица 3 - Основные технические характеристики модулей K-Н
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +20 до +25 |
| Напряжение питания постоянного тока, В | 24 (-15%- +20%) |
| Условия эксплуатации, °С | от -10 до +60 |
| Габаритные размеры, мм, не более (длинахвысотахширина) | 133х114х30 |
| Масса, кг, не более | 0,35 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Модуль | K-Н | 1 шт. | |
| Контроллер | K-HCU12 | 1 шт. | по заказу |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
приведены в разделе 3 «Оборудование ввода-вывода» Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия на Модули K-Н.
