| Номер в госреестре | 92415-24 |
| Наименование СИ | Датчики тахометрические |
| Обозначение типа СИ | FS |
| Изготовитель | Общество с ограниченной ответственностью "ПромАвтоматика-Т" (ООО "ПромАвтоматика-Т"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 20.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики тахометрические FS (далее по тексту - датчики) предназначены для измерений частоты вращения.
Принцип действия датчиков основан на преобразовании изменения потока магнитного поля, проходящего через встроенный полупроводниковый чувствительный элемент, в электрический сигнал.
При измерении частоты вращения на вал насаживают зубчатое колесо из ферромагнитного материала, а датчик размещают на расстоянии не более 3 мм от зубьев колеса. При вращении зубчатого колеса происходит перераспределение магнитного потока, проходящего через чувствительный элемент датчика, и на выходе датчика формируется электрический сигнал в виде частоты. Количество генерируемых датчиком в единицу времени импульсов пропорционально количеству меток (количеству зубьев зубчатого колеса) и частоте вращения измеряемого объекта.
Корпус датчика представляет собой неразборный цилиндр, изготовленный из нержавеющей немагнитной стали. Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент.
Датчики изготавливаются в следующих исполнениях с условным обозначением FS-XX-YY-ZZ-NN-MM, где XX - тип выходного сигнала PP (Push-pull) или A (аналоговый); YY -диаметр датчика в мм 12 или 22; ZZ - длина датчика в мм 120 или 50; NN - тип присоединения CA (встроенный кабель) или C1 (кабель с разъемом); ММ -длина кабеля в метрах от 0 до 50. Датчики аналогового исполнения FS-A-YY-ZZ-NN-MM комплектуются преобразователем BFS-01, который предназначен для формирования прямоугольного сигнала из входного синусоидального сигнала.
Серийные номера в виде цифрового обозначения, состоящие из арабских цифр, наносятся на корпус датчика FS методом лазерной гравировки и на боковую панель преобразователя BFS-01 методом печати.
Пломбирование датчиков и преобразователей не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено. Общий вид датчиков с указанием места нанесения серийного номера приведен на рисунке 1. Внешний вид преобразователя BFS-01 с указанием места нанесения серийного номера приведен представлен на рисунке 2.

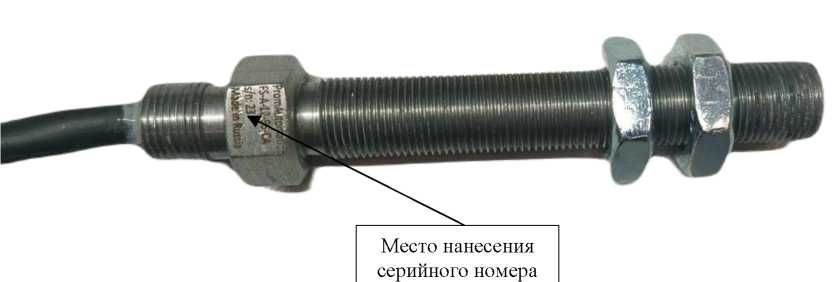

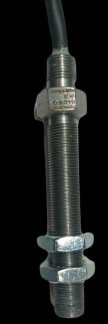

Место нанесения серийного номера
Рисунок 1 - Общий вид датчиков с указанием места нанесения серийного номера
Рисунок 2- Общий вид преобразователя BFS-01 с указанием места нанесения серийного номера
(боковая панель)
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений частоты вращения, Гц (об/мин) | от 0,083 до 1666,650 (от 5 до 99999) |
| Пределы допускаемой абсолютной погрешности измерений частоты вращения в диапазоне от 0,083 до 33,333 (от 5 до 2000) включ. Гц (об/мин) Пределы допускаемой относительной погрешности измерений частоты вращения в диапазоне от 33,333 до 1666,650 (от 2000 до 99999) Гц (об/мин), % | ±0,017 (±1) ±0,05 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания постоянного тока, В | от 10 до 24 |
| Потребляемая мощность, Вт, не более | 2,5 |
| Рабочие условия измерений: - температура окружающей среды, °С | от -40 до +135 |
| Габаритные размеры (длина х диаметр), мм, не более | 130x24 |
| Масса (с кабелем 0,5 м и разъемом), кг, не более | 0,3 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик тахометрический | FS | 1 шт. |
| Крепежные принадлежности | ПТГЦ.000402.10-20 или ПТГЦ.000402.10-30 | 2 шт. |
| Ответный кабель с разъемом | ПТГЦ.000402.40 | 1 шт.* |
| Преобразователь BFS-01 | ПТГЦ.000402.10 | 1 шт.** |
| Паспорт | ПТГЦ.000402.00 ПС | 1 экз. |
| Руководство по эксплуатации | ПТГЦ.000402.00 РЭ | 1 экз. |
| Примечания: * В соответствии со спецификацией (по умолчанию длина постоянно присоединенного кабеля 0,5 м) * * Поставляется в комплекте с датчиком FS-A-YY-ZZ-NN-MM | ||
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ПТГЦ.000402.00 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
ПТГЦ.000402.00 ТУ Датчики тахометрические FS. Технические условия.
| Зарегистрировано поверок | 52 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
