| Номер в госреестре | 92421-24 |
| Наименование СИ | Машины координатно-измерительные |
| Обозначение типа СИ | MC |
| Изготовитель | Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 21.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные МС (далее - КИМ) предназначены для измерений геометрических параметров сложных деталей различной геометрической формы в режиме ручного (с использованием пульта управления) и автоматического управления.
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали с последующим расчетом линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция КИМ портальная, с неподвижным гранитным измерительным столом и боковым приводом портала, перемещающимися на воздушных подшипниках. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой расположена измерительная головка с одним или несколькими сменными контактными датчиками.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется по заранее составленной программе.
В качестве измерительных головок используются головки PH20, PH10(M/MQ/T) PLUS, МС-ИГ, REVO-2 (за исключением КИМ типоразмеров 4-5-4, 5-6-4, 5-7-5, 6-8-6, 7-10-7, 8-10-6, 8-15-6) с набором щупов разного диаметра и формы, а также лазерными сканерами МС-СЛ, предназначенными для бесконтактных измерений поверхностей. Принцип действия лазерных сканеров МС-СЛ заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции на основе измерений, полученных при отражении лазерного луча от измеряемой поверхности.
К средствам измерений данного типа относятся машины координатно-измерительные МС моделей МС и МСВ, которые отличаются метрологическими характеристиками, внешним видом, массой и габаритными размерами.
Машины координатно-измерительные модели МС изготавливаются в следующих типоразмерах: 4-5-4, 5-6-4, 5-7-5, 6-8-6, 7-10-7, 8-10-6, 8-15-6, 8-10-7, 8-15-7, 9-12-8, 10-12-8, 1015-8, 10-20-8, 10-25-8, 12-15-10, 12-20-10, 12-25-10, 15-20-10, 15-20-12, 15-25-12, 15-30-12, 1535-12, 15-25-15, 15-30-15, 16-35-15, 20-30-15, 20-35-15, 20-40-15, 20-50-15.
Машины координатно-измерительные модели МСВ изготавливаются в следующих типоразмерах: 4-5-4, 5-6-4, 5-7-5, 6-8-6, 7-10-7, 8-10-6, 8-15-6, 8-10-7, 8-15-7, 9-12-8, 10-12-8, 1015-8, 10-20-8, 10-25-8, 12-15-10, 12-20-10, 12-25-10, 15-20-10, 15-20-12, 15-25-12, 15-30-12, 1535-12, 15-25-15, 15-30-15, 16-35-15, 20-30-15, 20-35-15, 20-40-15, 20-50-15.
КИМ могут изготавливаться в синем и сером цветовом исполнении. В основании КИМ может быть регулируемая по уровню и высоте рама или регулируемые по высоте и уровню опоры. Форма траверсы портала может быть треугольная или прямоугольная
Пломбирование крепёжных винтов корпуса КИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Серийный номер КИМ в виде цифрового обозначения, модель и типоразмер указываются методом печати на маркировочной наклейке, расположенной на гранитном измерительном столе.
Нанесение знака поверки на средство измерений не предусмотрено.

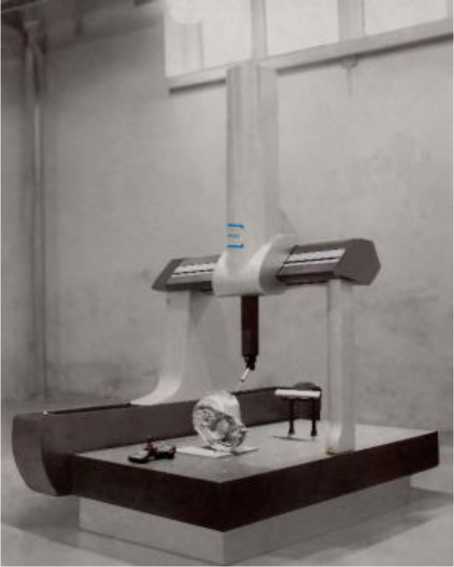

Общий вид машин координатно-измерительных МС представлен на рисунках 1 - 4.
Место указания заводского номера представлено на рисунке 5.
Общий вид сканеров лазерных представлен на рисунке 6.
Общий вид маркировочной таблички представлен на рисунке 7.
а) КИМ в сером цветовом исполнении с
б) КИМ в синем цветовом исполнении с регулируемыми опорами в основании
регулируемыми опорами в основании
в) КИМ в сером цветовом исполнении с г) КИМ в синем цветовом исполнении с регулируемой рамой в основании регулируемой рамой в основании

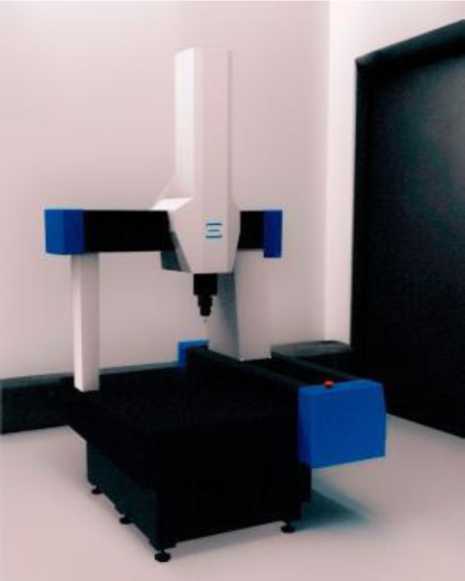

Рисунок 1 - Общий вид КИМ моделей МС и МСВ с прямоугольной траверсой и пинолью портала из натурального гранита
а) КИМ в сером цветовом исполнении с б) КИМ в синем цветовом исполнении с регулируемой рамой в основании регулируемой рамой в основании

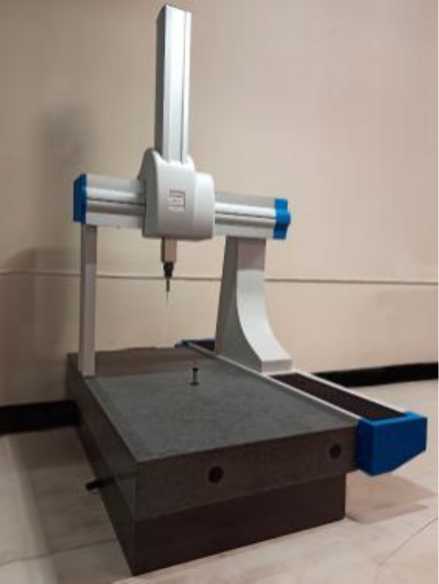

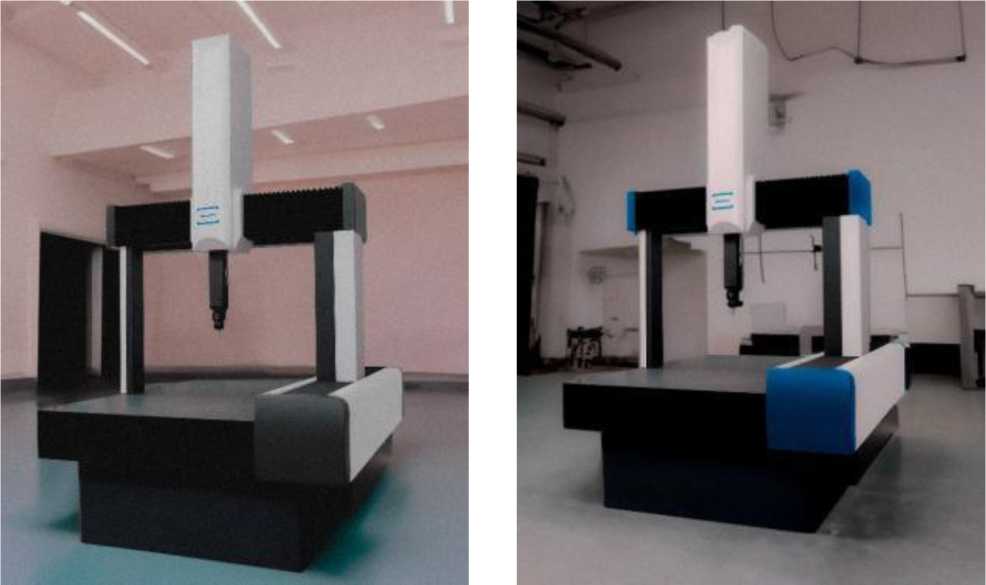

Рисунок 2 - Общий вид КИМ моделей МС и МСВ с прямоугольной траверсой и пинолью портала из керамики
а) КИМ в сером цветовом исполнении с регулируемой рамой в основании
б) КИМ в синем цветовом исполнении с регулируемой рамой в основании

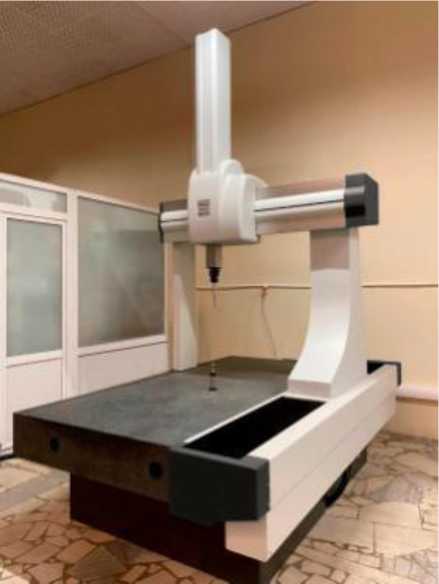

Рисунок 3 - Общий вид КИМ моделей МС и МСВ с прямоугольной траверсой и пинолью портала из алюминиевого сплава
а) КИМ в сером цветовом исполнении с регулируемой рамой в основании

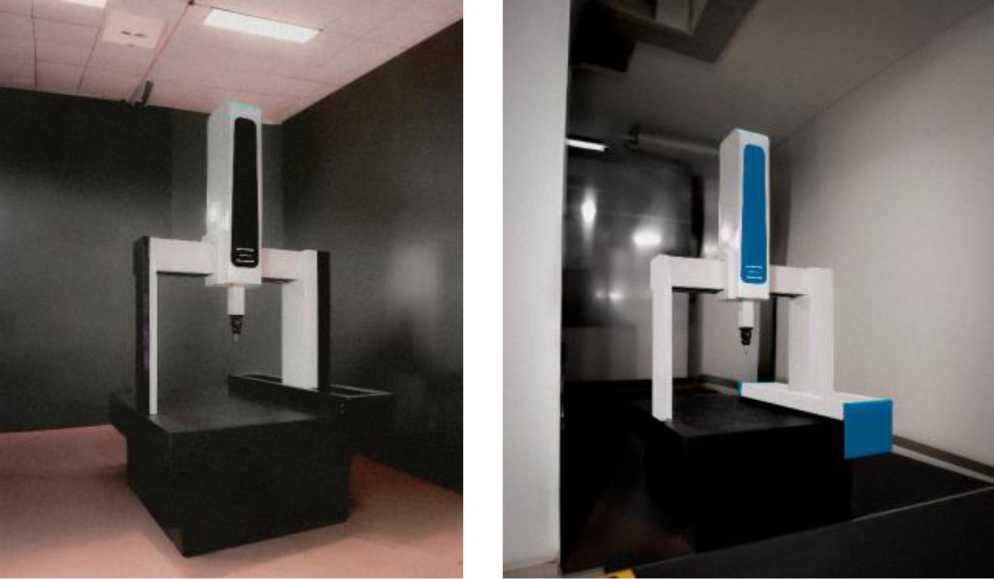

Рисунок 4 - Общий вид КИМ моделей МС и МСВ с треугольной траверсой и пинолью портала из алюминиевого сплава
б) КИМ в синем цветовом исполнении с регулируемой рамой в основании
Место нанесения серийного номера и знака утверждения типа

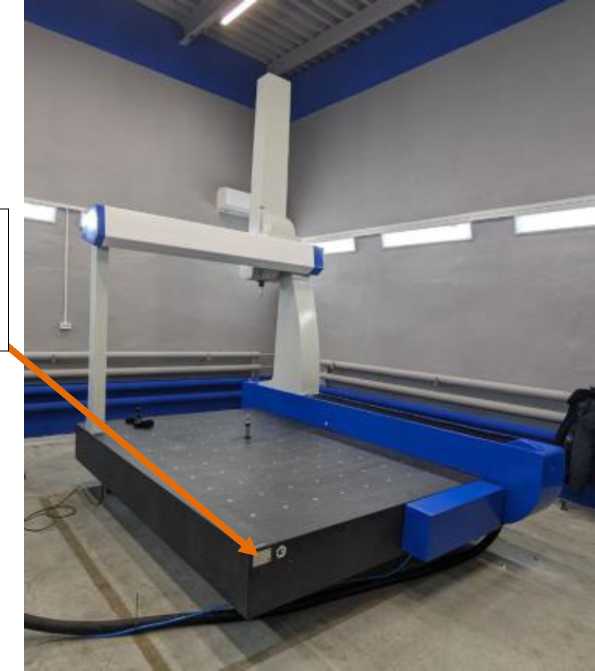

Рисунок 5 - Место нанесения серийного номера и знака утверждения типа

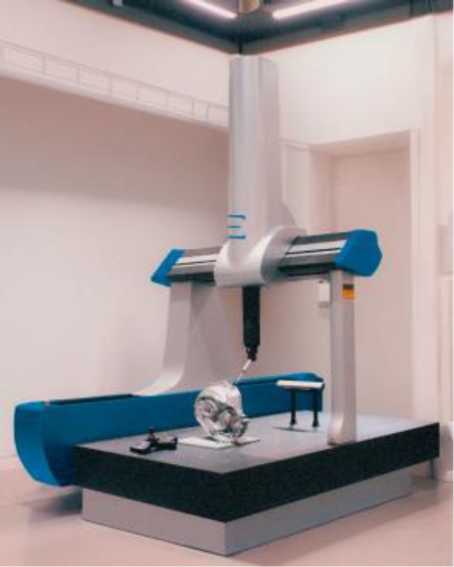

Рисунок 6 - Общий вид сканеров лазерных МС-СЛ
Рисунок 7 - Общий вид маркировочной таблички
Для работы с КИМ используется метрологически значимое программное обеспечение (далее - ПО) «MODUS», «PC-DMIS», «МС-ДМИС», «PolyWorks Inspector», «WM Quartis», «Verisurf», «Metrolog X4», «Siemens NX», «RationalDMIS», «CMM-Manager», «CappsDMIS», устанавливаемое на локальном персональном компьютере для управления КИМ, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО |
| Значение | MODUS | не ниже 1.6 | - |
| PC-DMIS | не ниже 2015 | - | |
| МС-ДМИС | не ниже 1.0 | - | |
| PolyWorks Inspector | не ниже 2016 | - | |
| WM Quartis | не ниже R2018 | - | |
| Verisurf | не ниже 2018 | - | |
| Metrolog X4 | не ниже V10 | - | |
| Siemens NX | не ниже 13 | - | |
| RationalDMIS | не ниже 5.4 | - | |
| CMM-Manager | не ниже 1 | - | |
| CappsDMIS | не ниже 1 | - |
Таблица 2 - Метрологические характеристики машин координатно-измерительных, мод. MC
| Наименование характеристики | Значение | |||||||
| Типоразмер | 4-5-4 | 5-6-4 | 5-7-5 | 6-8-6 | 7-10-7 | 8-10-6 | 8-15-6 | |
| Диапазон измерений, мм | по оси X | 400 | 500 | 500 | 600 | 700 | 800 | 800 |
| по оси Y | 500 | 600 | 700 | 800 | 1000 | 1000 | 1500 | |
| по оси Z | 400 | 400 | 500 | 600 | 700 | 600 | 600 | |
| Пределы допускаемой абсолютной объемной погрешности MPEe с измерительными головками, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ PH10(M/MQ/T) PLUS с датчиком TP200 PH10(M/MQ/T) PLUS с датчиком SP25M PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60 | ±(1,9+L/333) ±(1,5+L/333) ±(1,3+L/333) - - - - | ±(2,1+L/300) ±(1,7+L/300) ±(1,5+L/300) - - - - | ±(2,1+L/333) ±(1,7+L/333) ±(1,5+L/333) ±(16,5+L/333) ±(20,5+L/333) ±(36,5+L/333) ±(48,5+L/333) | ±(2,4+L/350) ±(2,0+L/350) ±(1,8+L/350) ±(16,8+L/350) ±(20,8+L/350) ±(36,8+L/350) ±(48,8+L/350) | ±(2,3+L/333) ±(1,9+L/333) ±(1,7+L/333) ±(16,7+L/333) ±(20,7+L/333) ±(36,7+L/333) ±(48,7+L/333) | |||
| Пределы допускаемой абсолютной погрешности измерительных головок MPEp, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ PH10(M/MQ/T) PLUS с датчиком TP200 PH10(M/MQ/T) PLUS с датчиком SP25M PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60 | ±1,9 ±1,5 ±1,3 - - - - | ±2,1 ±1,7 ±1,5 - - - - | ±2,1 ±1,7 ±1,5 ±16,5 ±20,5 ±36,5 ±48,5 | ±2,4 ±2,0 ±1,8 ±16,8 ±20,8 ±36,8 ±48,8 | ±2,3 ±1,9 ±1,7 ±16,7 ±20,7 ±36,7 ±48,7 | |||
| Пределы допускаемой абсолютной погрешности сканирования измерительных головок MPEthp/t, мкм: PH10(M/MQ/T) PLUS с датчиком SP25M | ±2,5 | ±2,6 | ±2,7 | ±2,6 | ±2,9 | |||
| Время сканирования, с | 72 | |||||||
Примечания:
1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм
Таблица 3 - Метрологические характеристики машин координатно-измерительных, мод. MC
| Наименование характеристики | Значение | |||
| Типоразмер | 8-10-7 | 8-15-7 | 9-12-8 | |
| Диапазон измерений, мм | по оси X | 800 | 800 | 900 |
| по оси Y | 1000 | 1500 | 1200 | |
| по оси Z | 700 | 700 | 800 | |
| Пределы допускаемой абсолютной объемной погрешности MPEe с измерительными головками, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ PH10(M/MQ/T) PLUS с датчиком TP200 PH10(M/MQ/T) PLUS с датчиком SP25M PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60 REVO-2 с датчиками RSP2, RSP3 | ±(2,8+L/300) ±(2,4+L/300) ±(2,2+L/300) ±(17,2+L/300) ±(21,2+L/300) ±(37,2+L/300) ±(49,2+L/300) ±(2,2+L/300) | ±(2,3+L/333) ±(1,9+L/333) ±(1,7+L/333) ±(16,7+L/333) ±(20,7+L/333) ±(36,7+L/333) ±(48,7+L/333) ±(1,7+L/333) | ||
| Пределы допускаемой абсолютной погрешности измерительных головок MPEp, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ PH10(M/MQ/T) PLUS с датчиком TP200 PH10(M/MQ/T) PLUS с датчиком SP25M PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60 REVO-2 с датчиками RSP2, RSP3 | ±2,8 ±2,4 ±2,2 ±17,2 ±21,2 ±37,2 ±49,2 ±2,2 | ±2,3 ±1,9 ±1,7 ±16,7 ±20,7 ±36,7 ±48,7 ±1,7 | ||
| Пределы допускаемой абсолютной погрешности сканирования измерительных головок МРЕтнр/т, мкм: PH10(M/MQ/T) PLUS с датчиком SP25M REVO-2 с датчиками RSP2, RSP3 | ±2,7 - | ±2,9 ±2,9 | ||
| Время сканирования, с | 72 | |||
Примечания:
1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм
Таблица 4 - Метрологические характеристики машин координатно-измерительных, мод. MC
| Наименование характеристики | Значение | |||||||
| Типоразмер | 10-12-8 | 10-15-8 | 10-20-8 | 10-25-8 | 12-15-10 | 12-20-10 | 12-25-10 | |
| Диапазон измерений, мм | по оси X | 1000 | 1000 | 1000 | 1000 | 1200 | 1200 | 1200 |
| по оси Y | 1200 | 1500 | 2000 | 2500 | 1500 | 2000 | 2500 | |
| по оси Z | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | |
| Пределы допускаемой абсолютной объемной погрешности MPEe с измерительными головками, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ PH10(M/MQ/T) PLUS с датчиком TP200 PH10(M/MQ/T) PLUS с датчиком SP25M PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60 REVO-2 с датчиками RSP2, RSP3 | ±(2,5+L/333) ±(2,1+L/333) ±(1,9+L/333) ±(16,9+L/333) ±(20,9+L/333) ±(36,9+L/333) ±(48,9+L/333) ±(1,9+L/333) | ±(2,8+L/333) ±(2,4+L/333) ±(2,2+L/333) ±(17,2+L/333) ±(21,2+L/333) ±(37,2+L/333) ±(49,2+L/333) ±(2,2+L/333) | ||||||
| Пределы допускаемой абсолютной погрешности измерительных головок MPEp, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ PH10(M/MQ/T) PLUS с датчиком TP200 PH10(M/MQ/T) PLUS с датчиком SP25M PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60 REVO-2 с датчиками RSP2, RSP3 | ±2,5 ±2,1 ±1,9 ±16,9 ±20,9 ±36,9 ±48,9 ±1,9 | ±2,8 ±2,4 ±2,2 ±17,2 ±21,2 ±37,2 ±49,2 ±2,2 | ||||||
Примечания:
1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм
Продолжение таблицы 4
| Наименование характеристики | Значение | ||||||
| Типоразмер | 10-12-8 | 10-15-8 | 10-20-8 | 10-25-8 | 12-15-10 | 12-20-10 | 12-25-10 |
| Пределы допускаемой абсолютной погрешности сканирования измерительных головок МРЕтнр/т, мкм: PH10(M/MQ/T) PLUS с датчиком SP25M REVO-2 с датчиками RSP2, RSP3 | ±3,1 ±3,1 | ±3,8 ±3,8 | |||||
| Время сканирования, с | 72 | ||||||
| Примечания: 1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 % 2. L - измеряемая длина в мм | |||||||
Таблица 5 - Метрологические характеристики машин координатно-измерительных, мод. MC
| Наименование характеристики | Значение | |||||||
| Типоразмер | 15-20-10 | 15-20-12 | 15-25-12 | 15-30-12 | 15-35-12 | 15-25-15 | 15-30-15 | |
| Диапазон измерений, мм | X | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| Y | 2000 | 2000 | 2500 | 3000 | 3500 | 2500 | 3000 | |
| Z | 1000 | 1200 | 1200 | 1200 | 1200 | 1500 | 1500 | |
| Пределы допускаемой абсолютной объемной погрешности MPEe с измерительными головками, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ PH10(M/MQ/T) PLUS с датчиком TP200 PH10(M/MQ/T) PLUS с датчиком SP25M PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60 REVO-2 с датчиками RSP2, RSP3 | ±(3,4+L/333) ±(3,0+L/333) ±(2,8+L/333) ±(17,8+L/333) ±(21,8+L/333) ±(37,8+L/333) ±(49,8+L/333) ±(2,8+L/333) | ±(3,8+L/333) ±(3,4+L/333) ±(3,2+L/333) ±(18,2+L/333) ±(22,2+L/333) ±(38,2+L/333) ±(50,2+L/333) ±(3,2+L/333) | ±(4,1+L/333) ±(3,7+L/333) ±(3,5+L/333) ±(18,5+L/333) ±(22,5+L/333) ±(38,5+L/333) ±(50,5+L/333) ±(3,5+L/333) | |||||
Примечания:
1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм
Продолжение таблицы 5
| Наименование характеристики | Значение | ||||||
| Типоразмер | 15-20-10 | 15-20-12 | 15-25-12 | 15-30-12 | 15-35-12 | 15-25-15 | 15-30-15 |
| Пределы допускаемой абсолютной погрешности измерительных головок MPEp, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ PH10(M/MQ/T) PLUS с датчиком TP200 PH10(M/MQ/T) PLUS с датчиком SP25M PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60 REVO-2 с датчиками RSP2, RSP3 | ±3,4 ±3,0 ±2,8 ±17,8 ±21,8 ±37,8 ±49,8 ±2,8 | ±3,8 ±3,4 ±3,2 ±18,2 ±22,2 ±38,2 ±50,2 ±3,2 | ±4,1 ±3,7 ±3,5 ±18,5 ±22,5 ±38,5 ±50,5 ±3,5 | ||||
| Пределы допускаемой абсолютной погрешности сканирования измерительных головок МРЕтнр/т, мкм: PH10(M/MQ/T) PLUS с датчиком SP25M REVO-2 с датчиками RSP2, RSP3 | ±4,5 ±4,5 | ±4,8 ±4,8 | ±5,0 ±5,0 | ||||
| Время сканирования, с | 72 | ||||||
| Примечания: 1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 % 2. L - измеряемая длина в мм | |||||||
Таблица 6 - Метрологические характеристики машин координатно-измерительных, мод. MC
| Наименование характеристики | Значение | |||||
| Типоразмер | 16-35-15 | 20-30-15 | 20-35-15 | 20-40-15 | 20-50-15 | |
| Диапазон измерений, мм | X | 1600 | 2000 | 2000 | 2000 | 2000 |
| Y | 3500 | 3000 | 3500 | 4000 | 5000 | |
| Z | 1500 | 1500 | 1500 | 1500 | 1500 | |
| Пределы допускаемой абсолютной объемной погрешности MPEe с измерительными головками, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ PH10(M/MQ/T) PLUS с датчиком TP200 PH10(M/MQ/T) PLUS с датчиком SP25M PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60 REVO-2 с датчиками RSP2, RSP3 | ±(4,1+L/333) ±(3,7+L/333) ±(3,5+L/333) ±(18,5+L/333) ±(22,5+L/333) ±(38,5+L/333) ±(50,5+L/333) ±(3,5+L/333) | ±(4,6+L/250) ±(4,2+L/250) ±(4,0+L/250) ±(19,0+L/333) ±(23,0+L/333) ±(39,0+L/333) ±(51,0+L/333) ±(4,0+L/250) | ||||
| Пределы допускаемой абсолютной погрешности измерительных головок MPEp, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ PH10(M/MQ/T) PLUS с датчиком TP200 PH10(M/MQ/T) PLUS с датчиком SP25M PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60 REVO-2 с датчиками RSP2, RSP3 | ±4,1 ±3,7 ±3,5 ±18,5 ±22,5 ±38,5 ±50,5 ±3,5 | ±4,6 ±4,2 ±4,0 ±19,0 ±23,0 ±39,0 ±51,0 ±4,0 | ||||
Примечания:
1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм
Продолжение таблицы 6
| Наименование характеристики | Значение | ||||
| Типоразмер | 16-35-15 | 20-30-15 | 20-35-15 | 20-40-15 | 20-50-15 |
| Пределы допускаемой абсолютной погрешности сканирования измерительных головок МРЕтнр/т, мкм: PH10(M/MQ/T) PLUS с датчиком SP25M REVO-2 с датчиками RSP2, RSP3 | ±5,3 ±5,3 | ±5,5 ±5,5 | |||
| Время сканирования, с | 72 | ||||
| Примечания: 1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 % 2. L - измеряемая длина в мм | |||||
Таблица 7 - Метрологические характеристики машин координатно-измерительных, мод. MCB
| Наименование характеристики | Значение | |||||||
| Типоразмер | 4-5-4 | 5-6-4 | 5-7-5 | 6-8-6 | 7-10-7 | 8-10-6 | 8-15-6 | |
| Диапазон измерений, мм | X | 400 | 500 | 500 | 600 | 700 | 800 | 800 |
| Y | 500 | 600 | 700 | 800 | 1000 | 1000 | 1500 | |
| Z | 400 | 400 | 500 | 600 | 700 | 600 | 600 | |
| Пределы допускаемой абсолютной объемной погрешности MPEe с измерительными головками, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ PH10(M/MQ/T) PLUS с датчиком TP200 PH10(M/MQ/T) PLUS с датчиком SP25M PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60 | ±(1,8+L/333) ±(1,4+L/333) ±(1,2+L/333) - - - - | ±(1,9+L/300) ±(1,5+L/300) ±(1,3+L/300) - - - - | ±(1,9+L/333) ±(1,5+L/333) ±(1,3+L/333) ±(15,3+L/333) ±(18,3+L/333) ±(34,3+L/333) ±(45,3+L/333) | ±(2,1+L/350) ±(1,7+L/350) ±(1,5+L/350) ±(15,5+L/350) ±(18,5+L/350) ±(34,5+L/350) ±(45,5+L/350) | ±(2,0+L/333) ±(1,6+L/333) ±(1,4+L/333) ±(15,4+L/333) ±(18,4+L/333) ±(34,4+L/333) ±(45,4+L/333) | |||
Примечания:
1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм
Продолжение таблицы 7
| Наименование характеристики | Значение | ||||
| Типоразмер | 4—5—4 5—6—4 | 5—7—5 | 6—8—6 | 7—10—7 | 8—10—6 8—15—6 |
| Пределы допускаемой абсолютной погрешности измерительных головок MPEp, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС—ИГ с датчиком МС-ДТИ PH10(M/MQ/T) PLUS с датчиком TP200 PH10(M/MQ/T) PLUS с датчиком SP25M PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60 | ±1,8 ±1,4 ±1,2 — — — — | ±1,9 ±1,5 ±1,3 — — — — | ±1,9 ±1,5 ±1,3 ±15,3 ±18,3 ±34,3 ±45,3 | ±2,1 ±1,7 ±1,5 ±15,5 ±18,5 ±34,5 ±45,5 | ±2,0 ±1,6 ±1,4 ±15,4 ±18,4 ±34,4 ±45,4 |
| Пределы допускаемой абсолютной погрешности сканирования измерительных головок МРЕтнр/т, мкм: PH10(M/MQ/T) PLUS с датчиком SP25M | ±2,2 | ±2,3 | ±2,3 | ±2,1 | ±2,4 |
| Время сканирования, с | 72 | ||||
| Примечания: 1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 % 2. L - измеряемая длина в мм | |||||
Таблица 8 - Метрологические характеристики машин координатно-измерительных, мод. MCB
| Наименование характеристики | Значение | |||
| Типоразмер | 8-10-7 | 8-15-7 | 9-12-8 | |
| X | 800 | 800 | 900 | |
| Диапазон измерений, мм | Y | 1000 | 1500 | 1200 |
| Z | 700 | 700 | 800 | |
| Пределы допускаемой абсолютной объемной погрешности MPEe с измерительными | ||||
| головками, мкм: | ||||
| PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ | ±(2,1+L/350) | ±(2,0+L/333) | ||
| PH10(M/MQ/T) PLUS с датчиком TP200 | ±(1,7+L/350) | ±(1,6+L/333) | ||
| PH10(M/MQ/T) PLUS с датчиком SP25M | ±(1,6+L/350) | ±(1,4+L/333) | ||
| PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 | ±(15,6+L/350) | ±(15,4+L/333) | ||
| PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 | ±(18,6+L/350) | ±(18,4+L/333) | ||
| PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 | ±(34,6+L/350) | ±(34,4+L/333) | ||
| PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60 | ±(45,6+L/350) | ±(45,4+L/333) | ||
| REVO-2 с датчиками RSP2, RSP3 | ±(1,6+L/350) | ±(1,4+L/333) | ||
| Пределы допускаемой абсолютной погрешности измерительных головок MPEp, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ | ±2,1 | ±2,0 | ||
| PH10(M/MQ/T) PLUS с датчиком TP200 | ±1,7 | ±1,6 | ||
| PH10(M/MQ/T) PLUS с датчиком SP25M | ±1,6 | ±1,4 | ||
| PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 | ±15,6 | ±15,4 | ||
| PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 | ±18,6 | ±18,4 | ||
| PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 | ±34,6 | ±34,4 | ||
| PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60 | ±45,6 | ±45,4 | ||
| REVO-2 с датчиками RSP2, RSP3 | ±1,6 | ±1,4 | ||
| Пределы допускаемой абсолютной погрешности сканирования измерительных головок | ||||
| МРЕтнр/т, мкм: | ||||
| PH10(M/MQ/T) PLUS с датчиком SP25M | ±2,1 | ±2,4 | ||
| REVO-2 с датчиками RSP2, RSP3 | ±2,1 | ±2,4 | ||
| Время сканирования, с | 72 | |||
Примечания:
1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм
Таблица 9 - Метрологические характеристики машин координатно-измерительных, мод. MCB
| Наименование характеристики | Значение | |||||||
| Типоразмер | 10-12-8 | 10-15-8 | 10-20-8 | 10-25-8 | 12-15-10 | 12-20-10 | 12-25-10 | |
| Диапазон измерений, мм | X | 1000 | 1000 | 1000 | 1000 | 1200 | 1200 | 1200 |
| Y | 1200 | 1500 | 2000 | 2500 | 1500 | 2000 | 2500 | |
| Z | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | |
| Пределы допускаемой абсолютной объемной погрешности MPEe с измерительными головками, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ PH10(M/MQ/T) PLUS с датчиком TP200 PH10(M/MQ/T) PLUS с датчиком SP25M PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60 REVO-2 с датчиками RSP2, RSP3 | ±(2,1+L/333) ±(1,7+L/333) ±(1,5+L/333) ±(15,5+L/333) ±(18,5+L/333) ±(34,5+L/333) ±(45,5+L/333) ±(1,5+L/333) | ±(2,5+L/333) ±(2,1+L/333) ±(1,9+L/333) ±(15,9+L/333) ±(18,9+L/333) ±(34,9+L/333) ±(45,9+L/333) ±(1,9+L/333) | ||||||
| Пределы допускаемой абсолютной погрешности измерительных головок MPEp, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ PH10(M/MQ/T) PLUS с датчиком TP200 PH10(M/MQ/T) PLUS с датчиком SP25M PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60 REVO-2 с датчиками RSP2, RSP3 | ±2,1 ±1,7 ±1,5 ±15,5 ±18,5 ±34,5 ±45,5 ±1,5 | ±2,5 ±2,1 ±1,9 ±15,9 ±18,9 ±34,9 ±45,9 ±1,9 | ||||||
Примечания:
1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм
Продолжение таблицы 9
| Наименование характеристики | Значение | ||||||
| Типоразмер | 10-12-8 | 10-15-8 | 10-20-8 | 10-25-8 | 12-15-10 | 12-20-10 | 12-25-10 |
| Пределы допускаемой абсолютной погрешности сканирования измерительных головок МРЕтнр/т, мкм: PH10(M/MQ/T) PLUS с датчиком SP25M REVO-2 с датчиками RSP2, RSP3 | ±2,5 ±2,5 | ±3,3 ±3,3 | |||||
| Время сканирования, с | 72 | ||||||
| Примечания: 1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 % 2. L - измеряемая длина в мм | |||||||
Таблица 10 - Метрологические характеристики машин координатно-измерительных, мод. MCB
| Наименование характеристики | Значение | |||||||
| Типоразмер | 15-20-10 | 15-20-12 | 15-25-12 | 15-30-12 | 15-35-12 | 15-25-15 | 15-30-15 | |
| Диапазон измерений, мм | X | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| Y | 2000 | 2000 | 2500 | 3000 | 3500 | 2500 | 3000 | |
| Z | 1000 | 1200 | 1200 | 1200 | 1200 | 1500 | 1500 | |
| Пределы допускаемой абсолютной объемной погрешности MPEe с измерительными головками, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ PH10(M/MQ/T) PLUS с датчиком TP200 PH10(M/MQ/T) PLUS с датчиком SP25M PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60 REVO-2 с датчиками RSP2, RSP3 | ±(3,1+L/333) ±(2,7+L/333) ±(2,5+L/333) ±(16,5+L/333) ±(19,5+L/333) ±(35,5+L/333) ±(46,5+L/333) ±(2,5+L/333) | ±(3,5+L/333) ±(3,1+L/333) ±(2,9+L/333) ±(16,9+L/333) ±(19,9+L/333) ±(35,9+L/333) ±(46,9+L/333) ±(2,9+L/333) | ±(3,8+L/333) ±(3,4+L/333) ±(3,2+L/333) ±(17,2+L/333) ±(20,2+L/333) ±(36,2+L/333) ±(47,2+L/333) ±(3,2+L/333) | |||||
Примечания:
1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм
Продолжение таблицы 10
| Наименование характеристики | Значение | ||||||
| Типоразмер | 15-20-10 | 15-20-12 | 15-25-12 | 15-30-12 | 15-35-12 | 15-25-15 | 15-30-15 |
| Пределы допускаемой абсолютной погрешности измерительных головок MPEp, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ PH10(M/MQ/T) PLUS с датчиком TP200 PH10(M/MQ/T) PLUS с датчиком SP25M PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60 REVO-2 с датчиками RSP2, RSP3 | ±3,1 ±2,7 ±2,5 ±16,5 ±19,5 ±35,5 ±46,5 ±2,5 | ±3,5 ±3,1 ±2,9 ±16,9 ±19,9 ±35,9 ±46,9 ±2,9 | ±3,5 ±3,1 ±2,9 ±16,9 ±19,9 ±35,9 ±46,9 ±2,9 | ||||
| Пределы допускаемой абсолютной погрешности сканирования измерительных головок МРЕтнр/т, мкм: PH10(M/MQ/T) PLUS с датчиком SP25M REVO-2 с датчиками RSP2, RSP3 | ±4,0 ±4,0 | ±4,4 ±4,4 | ±4,7 ±4,7 | ||||
| Время сканирования, с | 72 | ||||||
| Примечания: 1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 % 2. L - измеряемая длина в мм | |||||||
Таблица 11 - Метрологические характеристики машин координатно-измерительных, мод. MCB
| Наименование характеристики | Значение | |||||
| Типоразмер | 16-35-15 | 20-30-15 | 20-35-15 | 20-40-15 | 20-50-15 | |
| Диапазон измерений, мм | X | 1600 | 2000 | 2000 | 2000 | 2000 |
| Y | 3500 | 3000 | 3500 | 4000 | 5000 | |
| Z | 1500 | 1500 | 1500 | 1500 | 1500 | |
| Пределы допускаемой абсолютной объемной погрешности MPEe с измерительными головками, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ PH10(M/MQ/T) PLUS с датчиком TP200 PH10(M/MQ/T) PLUS с датчиком SP25M PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60 REVO-2 с датчиками RSP2, RSP3 | ±(3,8+L/333) ±(3,4+L/333) ±(3,2+L/333) ±(17,2+L/333) ±(20,2+L/333) ±(36,2+L/333) ±(47,2+L/333) ±(3,2+L/333) | ±(4,1+L/250) ±(3,7+L/250) ±(3,5+L/250) ±(17,5+L/250) ±(20,5+L/250) ±(36,5+L/250) ±(47,5+L/250) ±(3,5+L/250) | ||||
| Пределы допускаемой абсолютной погрешности измерительных головок MPEp, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ PH10(M/MQ/T) PLUS с датчиком TP200 PH10(M/MQ/T) PLUS с датчиком SP25M PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60 REVO-2 с датчиками RSP2, RSP3 | ±3,8 ±3,4 ±3,2 ±17,2 ±20,2 ±36,2 ±47,2 ±3,2 | ±4,1 ±3,7 ±3,5 ±17,5 ±20,5 ±36,5 ±47,5 ±3,5 | ||||
Примечания:
1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм
Продолжение таблицы 11
| Наименование характеристики | Значение | ||||
| Типоразмер | 16-35-15 | 20-30-15 | 20-35-15 | 20-40-15 | 20-50-15 |
| Пределы допускаемой абсолютной погрешности сканирования измерительных головок MPEthp/т, мкм: PH10(M/MQ/T) PLUS с датчиком SP25M REVO-2 с датчиками RSP2, RSP3 | ±4,7 ±4,7 | ±5,2 ±5,2 | |||
| Время сканирования, с | 72 | ||||
| Примечания: 1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 % 2. L - измеряемая длина в мм | |||||
Таблица 12 - Основные технические характеристики
| Модель и типоразмер | Габаритные размеры, мм, не более | Масса, кг, не более | Максимальная масса измеряемой детали, кг | ||||
| Длина | Ширина | Высота | Траверса и пиноль портала из гранита | Траверса и пиноль портала из керамики | Траверса и пиноль портала из алюминиевого сплава | ||
| МС-4-5-4 | 1240 | 1000 | 2240 | 826 | 867 | 590 | 500 |
| МС-5-6-4 | 1340 | 1100 | 2240 | 1008 | 1058 | 720 | 500 |
| МС-5-7-5 | 1543 | 1066 | 2474 | 1250 | 970 | 840 | 300 |
| МС-6-8-6 | 1650 | 1200 | 2660 | 1372 | 1441 | 980 | 700 |
| МС-7-10-7 | 1850 | 1300 | 2905 | 1590 | 1670 | 1135 | 900 |
| МС-8-10-6 | 1850 | 1400 | 2660 | 1806 | 1896 | 1290 | 1000 |
| МС-8-15-6 | 2350 | 1400 | 2660 | 2268 | 2381 | 1620 | 1000 |
| МС-8-10-7 | 1850 | 1400 | 2905 | 1896 | 1986 | 1380 | 1000 |
| МС-8-15-7 | 2350 | 1400 | 2905 | 2102 | 2185 | 1510 | 1000 |
| МС-9-12-8 | 2370 | 1590 | 3150 | 3122 | 3278 | 2230 | 1500 |
| МС-10-12-8 | 2370 | 1690 | 3150 | 3486 | 3660 | 2490 | 1800 |
| МС-10-15-8 | 2670 | 1690 | 3150 | 3990 | 4190 | 2850 | 1800 |
| МС-10-20-8 | 3270 | 1690 | 3150 | 4816 | 5057 | 3440 | 1800 |
| МС-10-25-8 | 3870 | 1690 | 3150 | 5726 | 6012 | 4090 | 1800 |
| МС-12-15-10 | 2750 | 1890 | 3330 | 4718 | 4954 | 3370 | 2000 |
| МС-12-20-10 | 3350 | 1890 | 3330 | 5530 | 5807 | 3950 | 2000 |
| МС-12-25-10 | 3850 | 1890 | 3330 | 6454 | 6777 | 4610 | 2000 |
| МС-15-20-10 | 3350 | 2190 | 3330 | 7364 | 7732 | 5260 | 2000 |
| МС-15-20-12 | 3350 | 2260 | 3870 | 7532 | 7909 | 5380 | 3000 |
| МС-15-25-12 | 3850 | 2260 | 3870 | 9478 | 9952 | 6770 | 3000 |
| МС-15-30-12 | 3910 | 2260 | 3890 | 11424 | 11995 | 8160 | 3000 |
| МС-15-35-12 | 4410 | 2260 | 3890 | 12950 | 13598 | 9250 | 4000 |
| МС-15-25-15 | 3980 | 2260 | 4520 | 9800 | 10290 | 7000 | 3000 |
| МС-15-30-15 | 4040 | 2260 | 4520 | 11886 | 12480 | 8490 | 3000 |
| МС-16-35-15 | 4540 | 2360 | 4520 | 14014 | 14715 | 10010 | 3000 |
| МС-20-30-15 | 4240 | 2760 | 4520 | 15750 | 16538 | 11250 | 3000 |
| МС-20-35-15 | 4820 | 2760 | 4520 | 20370 | 21389 | 14550 | 4000 |
| МС-20-40-15 | 5350 | 2760 | 4520 | 24640 | 25872 | 17600 | 4500 |
| МС-20-50-15 | 6350 | 2760 | 4520 | 29820 | 31311 | 21300 | 5000 |
| МСВ-4-5-4 | 1240 | 1000 | 2240 | 826 | 867 | 590 | 500 |
| МСВ-5-6-4 | 1340 | 1100 | 2240 | 1008 | 1058 | 720 | 500 |
| МСВ-5-7-5 | 1543 | 1066 | 2474 | 920 | 970 | 840 | 300 |
| МСВ-6-8-6 | 1650 | 1200 | 2660 | 1372 | 1441 | 980 | 700 |
| МСВ-7-10-7 | 1850 | 1300 | 2905 | 1590 | 1670 | 1135 | 900 |
| МСВ-8-10-6 | 1850 | 1400 | 2660 | 1806 | 1896 | 1290 | 1000 |
| МСВ-8-15-6 | 2350 | 1400 | 2660 | 2268 | 2381 | 1620 | 1000 |
| МСВ-8-10-7 | 1850 | 1400 | 2905 | 1896 | 1986 | 1380 | 1000 |
| МСВ-8-15-7 | 2350 | 1400 | 2905 | 2102 | 2185 | 1510 | 1000 |
| МСВ-9-12-8 | 2370 | 1590 | 3150 | 3122 | 3278 | 2230 | 1500 |
| МСВ-10-12-8 | 2370 | 1690 | 3150 | 3486 | 3660 | 2490 | 1800 |
| МСВ-10-15-8 | 2670 | 1690 | 3150 | 3990 | 4190 | 2850 | 1800 |
| МСВ-10-20-8 | 3270 | 1690 | 3150 | 4816 | 5057 | 3440 | 1800 |
| МСВ-10-25-8 | 3870 | 1690 | 3150 | 5726 | 6012 | 4090 | 1800 |
| МСВ-12-15-10 | 2750 | 1890 | 3330 | 4718 | 4954 | 3370 | 2000 |
| МСВ-12-20-10 | 3350 | 1890 | 3330 | 5530 | 5807 | 3950 | 2000 |
| МСВ-12-25-10 | 3850 | 1890 | 3330 | 6454 | 6777 | 4610 | 2000 |
| МСВ-15-20-10 | 3350 | 2190 | 3330 | 7364 | 7732 | 5260 | 2000 |
| МСВ-15-20-12 | 3350 | 2260 | 3870 | 7532 | 7909 | 5380 | 3000 |
| МСВ-15-25-12 | 3850 | 2260 | 3870 | 9478 | 9952 | 6770 | 3000 |
| МСВ-15-30-12 | 3910 | 2260 | 3890 | 11424 | 11995 | 8160 | 3000 |
| МСВ-15-35-12 | 4410 | 2260 | 3890 | 12950 | 13598 | 9250 | 4000 |
| МСВ-15-25-15 | 3980 | 2260 | 4520 | 9800 | 10290 | 7000 | 3000 |
| МСВ-15-30-15 | 4040 | 2260 | 4520 | 11886 | 12480 | 8490 | 3000 |
| МСВ-16-35-15 | 4540 | 2360 | 4520 | 14014 | 14715 | 10010 | 3000 |
| МСВ-20-30-15 | 4240 | 2760 | 4520 | 15750 | 16538 | 11250 | 3000 |
| МСВ-20-35-15 | 4820 | 2760 | 4520 | 20370 | 21389 | 14550 | 4000 |
| МСВ-20-40-15 | 5350 | 2760 | 4520 | 24640 | 25872 | 17600 | 4500 |
| МСВ-20-50-15 | 6350 | 2760 | 4520 | 29820 | 31311 | 21300 | 5000 |
Таблица 13 - Основные технические характеристики лазерных сканеров
| Наименование характеристики | Значение | |||
| Модель | МС-СЛ20 | МС-СЛ30 | МС-СЛ50 | МС-СЛ60 |
| Минимальное расстояние до измеряемого объекта, мм | 100 | 100 | 95 | 90 |
| Максимальное расстояние до измеряемого объекта, мм | 125 | 135 | 165 | 175 |
| Габаритные размеры (Длина х Ширина х В ысота), мм, не более | 155х122х51 | |||
| Масса, г, не более | 330 | 345 | ||
Таблица 14 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - допускаемое изменение температуры, °С, не более, в течение: 1 ч 24 ч - относительная влажность воздуха, без конденсата, %, не более | от +15 до +35 1,0 2,0 70 |
| Напряжение питания переменного тока, В | 230±23 |
| Частота переменного тока, Гц | 50/60 |
наносится типографским способом на маркировочную табличку, расположенную на КИМ и на титульный лист руководства по эксплуатации.
Таблица 15 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатно-измерительная | МС | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| Программное обеспечение на электронном носителе | - | 1 шт. |
| Комплект щупов и принадлежностей | - | 1 шт. |
| Комплект калибровочной сферы | - | 1 шт. |
| Сканер лазерный | - | По заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе 8 «Ежедневное использование и техническое обслуживание» «Машины координатно-измерительные МС. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
ТУ 26.51.66-007-26348798-2023 «Машины координатно-измерительные МС. Технические условия».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 06.11.2024 |
