| Номер в госреестре | 92422-24 |
| Наименование СИ | Ваттметры поглощаемой мощности |
| Обозначение типа СИ | PLNR-WG |
| Изготовитель | Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 21.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ваттметры поглощаемой мощности PLNR-WG (далее - ваттметры) предназначены для измерений средней мощности синусоидальных СВЧ сигналов и среднего значения мощности импульсно-модулированных СВЧ сигналов.
Принцип действия ваттметров основан на преобразовании энергии СВЧ колебаний в тепловой вид и измерении образуемой на выходе чувствительного элемента термоэлектродвижущей силы, пропорциональной подведённой к нему мощности СВЧ с помощью аналого-цифрового преобразователя.
Конструктивно ваттметры выполнены в металлическом корпусе с входным СВЧ разъёмом на передней панели и интерфейсным разъёмом на задней панели.
К настоящему типу средств измерений относятся ваттметры следующих модификаций: PLNR-WG-53, PLNR-WG-78, которые отличаются диапазоном рабочих частот и типом волноводного фланца.
Для предотвращения несанкционированного доступа ваттметры имеют защитные пломбы винтов крепления изготовителя, расположенные на задней панели, разрушающиеся при вскрытии корпуса.

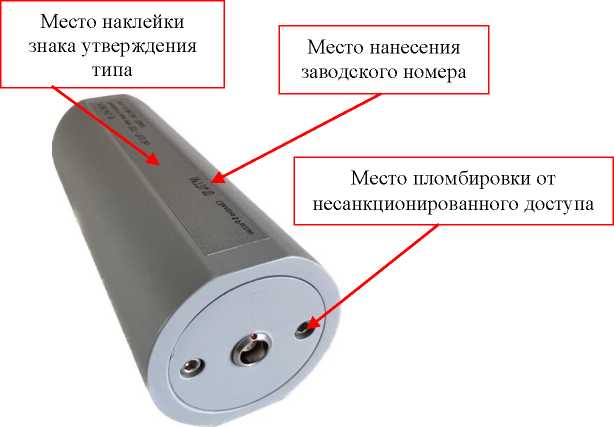

Общий вид ваттметров, место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа, знака поверки, место нанесения заводского номера представлены на рисунках 1 и 2. Заводской номер, идентифицирующий каждый экземпляр ваттметра, наносится фотохимическим методом или гравированием на информационную табличку, размещаемую на корпусе.
Место наклейки знака поверки
Рисунок 1 - Общий вид ваттметра
Рисунок 2 - Общий вид ваттметра сзади (слева) и спереди (справа)
Программное обеспечение (далее - ПО) выполняет функции: управление работой ваттметров. ПО не может быть использовано отдельно от измерительно-вычислительной платформы ваттметров. Метрологически значимая часть ПО и измеренные данные не имеют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014. Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PowerViewer.exe |
| Номер версии (идентификационный номер) ПО | не ниже Version 1.0 |
Таблица 2 - Метрологические характеристики модулей
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон рабочих частот, ГГ ц PLNR-WG-53 PLNR-WG-78 | от 50,00 до 53,00 от 53,57 до 78,33 |
| Диапазон измерений поглощаемой мощности, Вт | от 1 • 10-6 до 2 •IO-1 |
| КСВН входа, не более (КСВН- коэффициент стоячей волны по напряжению) | 1,4 |
| Пределы допускаемой относительной погрешности измерений поглощаемой мощности (без учета погрешности рассогласования), % | ± [6+0,1 (Рк/Px - 1)]* |
| * Рк - конечное значение установленного предела измерений мощности Рх - показания ваттметра, Вт |
Таблица 3 - Технические характеристики ваттметров
| Тип волноводных фланцев по ГОСТ 13317-89: PLNR-WG-53 PLNR-WG-78 | 5,2х2,6 3,6х1,8 |
| Масса, кг, не более | 0,2 |
| Габаритные размеры (длина х высота х ширина), мм, не более | 120x45x25 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, при температуре +25 °С, % атмосферное давление, кПа | от + 15 до + 25 до 80 от 84,0 до 106,7 |
наносится на маркировочную табличку фотохимическим методом для последующего крепления на боковой панели ваттметра и типографским способом на титульные листы эксплуатационной документации.
Таблица 4 - Комплектность средства измерений
| п/п | Наименование | Обозначение | Количество, шт. |
| 1 | Ваттметр поглощаемой мощности | PLNR-WG-53 | по заказу |
| 2 | Ваттметр поглощаемой мощности | PLNR-WG-78 | по заказу |
| 3 | Ящик укладочный 1) | - | 1 |
| 4 | Кабель соединительный | - | 1 |
| п/п | Наименование | Обозначение | Количество, шт. |
| 5 | Кабель поверочный1) | - | 1 |
| 6 | Комплект программного обеспечения 2) | - | 1 |
| 7 | Руководство по эксплуатации | ПЛНР.713177.037РЭ | 1 |
| 8 | Паспорт | ПЛНР.713177.037ПС | 1 |
| 1) - поставляется по согласованию с заказчиком; 2) - на внешнем носителе. | |||
приведены в части 4 «Порядок работы» ПЛНР.713177.037РЭ «Ваттметры поглощаемой мощности PLNR-WG. Руководство по эксплуатации».
Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ПЛНР.713177.037ТУ Технические условия. Ваттметры поглощаемой мощности PLNR-WG.
