| Номер в госреестре | 92427-24 |
| Наименование СИ | Модули |
| Обозначение типа СИ | SGM |
| Изготовитель | "Harbin Guanghan Gas Turbine Co., Ltd.", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 21.06.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули SGM (далее - Модули) предназначены для измерений аналоговых сигналов, поступающих от датчиков с унифицированным выходом по току, а также от датчиков частоты вращения.
Принцип действия модулей основан на измерении и обработке сигналов, поступающих от датчиков и сравнении полученных значений с установленными уровнями срабатывания (уставками).
Модули SGM выпускаются в следующих модификациях:
- измерительные модули SGM633 предназначенные для измерения выходных сигналов от датчиков частоты вращения и имеющие 12 входных измерительных каналов.
- измерительные модули SGM410, предназначенные для измерений выходных сигналов датчиков с унифицированным выходом по току и имеющие 16 входных измерительных каналов.
Модули SGM работают в составе контроллеров SGM201.
Измерительные модули представляют собой автономные электронные блоки с блоком контактов на задней панели для подключения к шасси контроллера. Подключение к датчику осуществляется через клеммник контроллера.
Модификация и заводской номер модулей, представленные в цифровом формате, наносятся боковую панель методом наклейки.
Нанесение знака поверки на модули не предусмотрено.
Пломбирование модулей не предусмотрено.

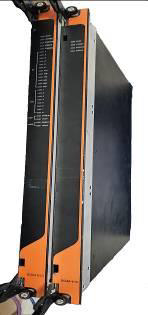

Общий вид модулей SGM, место нанесения модификации и заводского номера приведены на рисунке 1

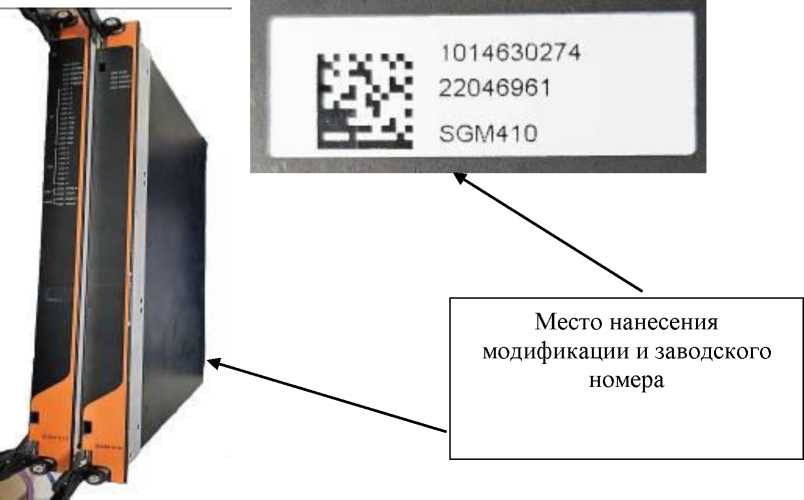

Рисунок 1 - Общий вид модулей SGM с указанием мест нанесения модификации и заводского номера
Программное обеспечение (ПО) модулей SGM служит для обработки и визуализации информации. GM
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Таблица 1 - Идентификационные данные ПО модулей SGM
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | GTG&SIS_AT_654 SP2 |
| Номер версии (идентификационный номер) | не ниже 654 SP2 |
| Цифровой идентификатор | 1.0 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 2 - Метрологические характеристики модулей SGM
| Наименование характеристики | Значение |
| Модуль SGM633 | |
| Диапазон измерений частоты входного сигнала, Гц | от 0,5 до 32000 |
| Диапазон измерений напряжения входного сигнала (пик), В | от 0,5 до 50 |
| Пределы допускаемой относительной погрешности измерений частоты входного сигнала, % | ±5 |
| Модуль SGM410 | |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведенной погрешности измерений силы постоянного тока, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C | ±0,022 |
Таблица 3 - Основные технические характеристики модулей SGM
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +20 до +25 |
| Напряжение питания постоянного тока, В | 24 (-15%- +20%) |
| Условия эксплуатации, °С | от -10 до +60 |
| Габаритные размеры, мм, не более (длинахвысотахширина) | 440x295x25 |
| Масса, кг, не более | 2 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Модуль | SGM | 1 шт. | |
| Контроллер | SGM201 | 1 шт. | по заказу |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
приведены в разделе 6 «Методы измерений» Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия на Модули SGM.
