| Номер в госреестре | 92432-24 |
| Наименование СИ | Счетчики воды интеллектуальные турбинные |
| Обозначение типа СИ | НАРТИС-СВИ |
| Изготовитель | Общество с ограниченной ответственностью "Завод НАРТИС" (ООО "Завод НАРТИС"), г. Череповец, Вологодская обл. |
| Год регистрации | 2024 |
| Срок свидетельства | 21.06.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды интеллектуальные турбинные НАРТИС-СВИ предназначены для измерений объема питьевой воды в системах холодного водоснабжения.
Счетчики состоят из проточной части, в которой расположена турбина, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика, проходит через сетчатый фильтр, поступает на турбину и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты турбины в значение объема на индикаторном устройстве. Счетчики конструктивно защищены от воздействия внешних магнитных полей.
Индикаторное устройство счетчиков имеет ролики с цифрами и стрелочные шкалы, для указания значений измеренного объема, а также сигнальную звездочку.
Сигнальная звездочка предназначена для повышения разрешающей способности счетчиков при снятии показаний.
Корпус счетчиков имеет входные и выходные патрубки с фланцами для подключения к трубопроводу.
Принцип работы счетчиков основан на измерении числа оборотов турбины, вращающейся под действием потока протекающей воды. Количество оборотов турбины пропорционально объему воды, протекающей через счетчик.
Счетчик может использоваться автономно, а также в составе информационных измерительных систем и информационно-вычислительных комплексов контроля и учета энергоресурсов.
Структура условного обозначения счетчиков:
| НАРТИС-СВИ | Х Х | Х | - | Х | Х | Х | Х Х |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
Таблица 1 - Структура условного обозначения счетчиков
| Позиция | Описание |
| 1 | Обозначение счетчика |
| 2 | Диаметр условного прохода: 50 - 50 мм 65 - 65 мм 80 - 80 мм 100 - 100 мм 125 - 125 мм 150 - 150 мм 200 - 200 мм 250 - 250 мм |
| 3 | Класс точности в соответствии с ГОСТ Р 50193.1-92: В - класс точности В С - класс точности С |
| 4 | Основной интерфейс: G - GSM/GPRS, LTE N - NB-IoT И - импульсный выход R - интерфейс RS-485 М - M-Bus W - WMBus L - интерфейс LoRa |
| 5 | Тип соединения: Ф - фланцевое |
| 6 | Клапан: К - клапан в составе счетчика Нет символа - клапан отсутствует |
| 7 | Модификация компонентной базы (не влияет на метрологические характеристики): п - номер модификации (состав компонентов указан в ПС) нет символа - состав компонентов не указывается |
Знак поверки в виде оттиска поверительного клейма наносится на одну пломбу, установленную на корпус и крышку индикаторного устройства.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки на индикаторное устройство.

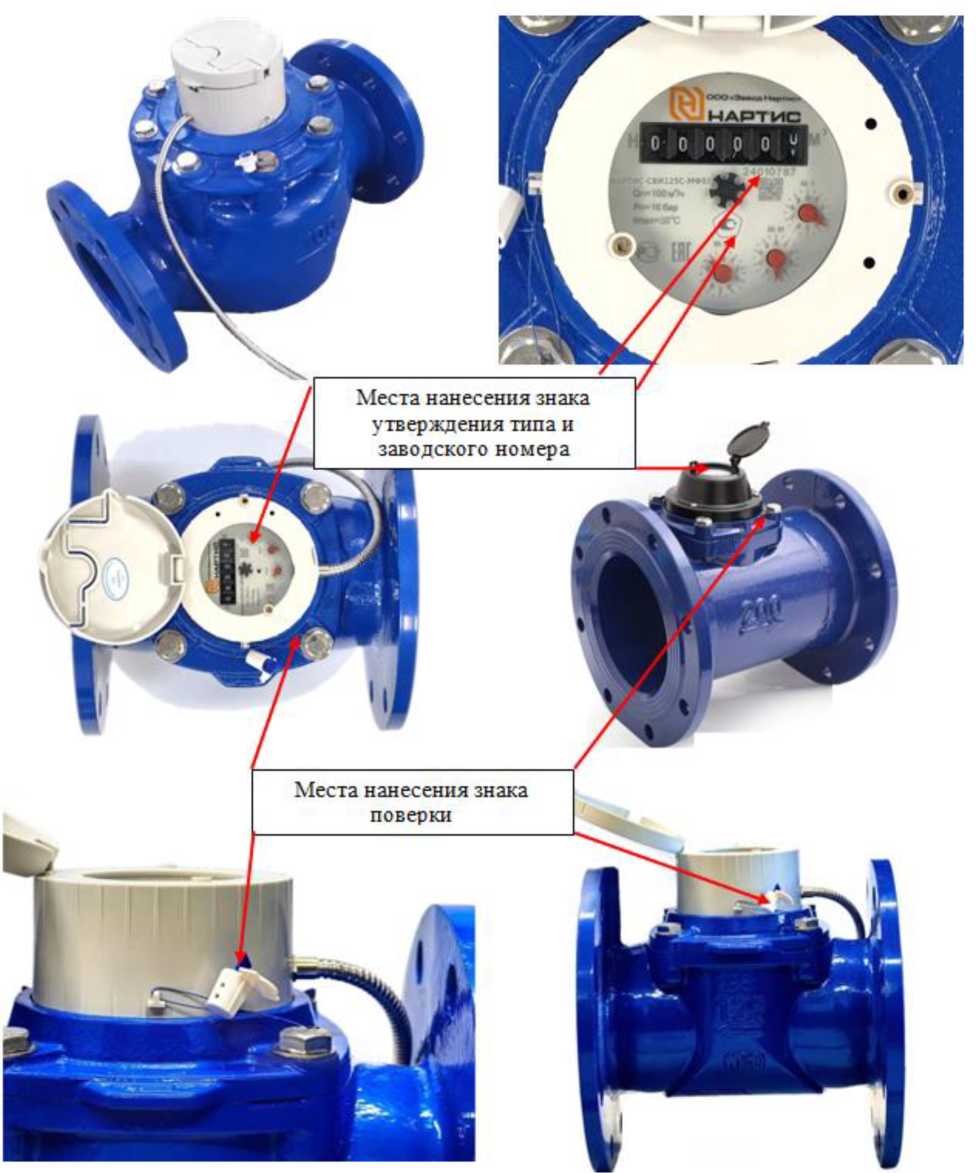

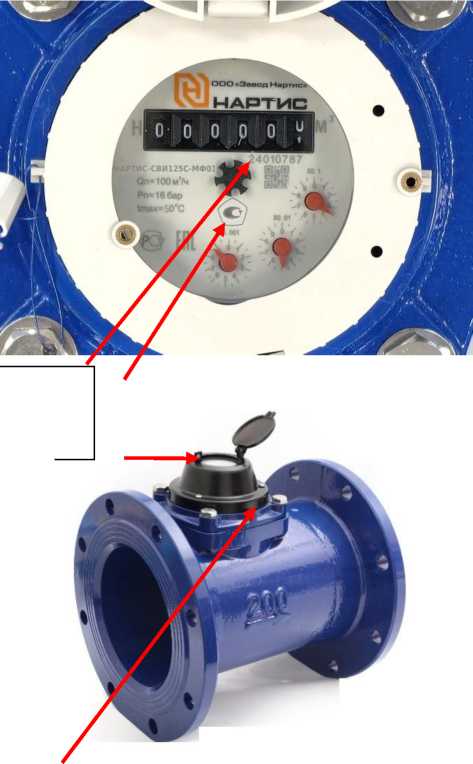

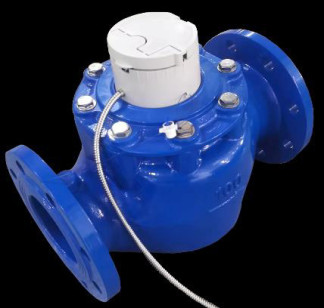

Общий вид средства измерений с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа представлены на рисунке 1.

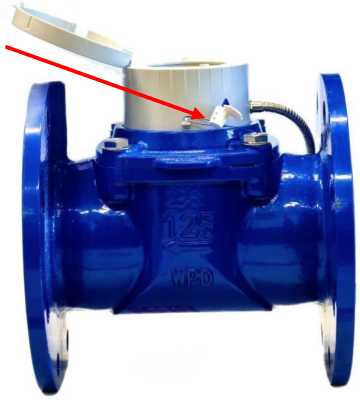

Места нанесения знака утверждения типа и заводского номера
Места нанесения знака поверки
Рисунок 1 - Общий вид средства измерений с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа
Встроенное программное обеспечение счетчиков НАРТИС-СВИ (далее - ПО) производит считывание показаний со счетного механизма, а также формирует ответы на запросы, поступающие по интерфейсам связи. ПО разделяется на метрологически значимое и незначимое. Метрологически значимое ПО отвечает за измерительные функции счетчиков, а метрологически незначимое ПО - за интерфейс.
Настройка и считывание данных со счетчиков производится с помощью специализированного ПО «Nartis Tools». Изменение метрологически незначимой части ПО без вскрытия корпуса и повреждения пломбы невозможно. Идентификационные данные метрологически значимого ПО приведены в таблице.
ПО не доступно для пользователя.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 2 - Идентификационное данные автономного программного обеспечения
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | FWM_NARTIS-WMT |
| Номер версии (идентификационный номер) ПО | не ниже 1.ХХ |
| Цифровой идентификатор ПО (контрольная сумма) | |
| Примечание - Номер версии состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. | |
Таблица 3 - Метрологические характеристики счетчиков класса точности В
| Наименование характеристики | Значение | |||||||
| Диаметр условного прохода (DN), мм | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| Наибольший расход Qb^, м3/ч | 30 | 50 | 80 | 120 | 200 | 300 | 500 | 800 |
| Номинальный расход Qh, м3/ч | 15 | 25 | 40 | 60 | 100 | 150 | 250 | 400 |
| Переходный расход Qn, м3/ч | 3 | 5 | 8 | 12 | 20 | 30 | 50 | 80 |
| Наименьший расход Qнаим, м3/ч | 0,45 | 0,75 | 1,2 | 1,8 | 3 | 4,5 | 7,5 | 12 |
| Порог чувствительности, м3/ч | 0,2 | 0,25 | 0,25 | 0,3 | 1 | 1,3 | 1,6 | 3 |
| Пределы допускаемой относительной погрешности счетчика, %, в диапазоне расходов - от Рнаим до Q,, включ. - св. Q,, до Рнаиб | ±5 ±2 | |||||||
Таблица 4 - Метрологические характеристики счетчиков класса точности С
| Наименование характеристики | Значение | |||||||
| Диаметр условного прохода (DN), мм | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| Наибольший расход Рнаиб, м3/ч | 30 | 50 | 80 | 120 | 200 | 300 | 500 | 800 |
| 551) | 601} | 1201) | 1601} | 3001} | 12001) | |||
| 501} | 601} | 1201) | 1601} | 4501) | 12001) | |||
| Номинальный расход Qh, м3/ч | 15 | 25 | 40 | 60 | 100 | 150 | 250 | 400 |
| 351} | 401) | 631} | 1001} | 2001) | 8001) | |||
| 351} | 401) | 601} | 1001} | 2501) | 8001) | |||
Продолжение таблицы 4
| Наименование характеристики | Значение | |||||||
| Переходный расход Qn, м3/ч | 0,225 | 0,375 | 0,6 | 0,9 | 1,5 | 2,25 | 3,75 | 6 |
| 0,2251) | 0,3751) | 0,451) | 0,451) | 1,21) | 61) | |||
| 0,321) | 0,3751) | 0,51) | 0,61) | 1,41) | 41) | |||
| Наименьший расход Qнаим, м3/ч | 0,09 | 0,15 | 0,24 | 0,36 | 0,6 | 0,9 | 1,5 | 2,4 |
| 0,081) | 0,121) | 0,151) | 0,21) | 0,41) | 41) | |||
| 0,21) | 0,241) | 0,31) | 0,31) | 0,81) | 21) | |||
| Порог чувствительности, м3/ч | 0,04 | 0,04 | 0,06 | 0,07 | 0,18 | 0,25 | 0,4 | 1 |
| 0,051) | 0,071) | 0,11) | 0,111) | 0,31) | 1,51) | |||
| 0,051) | 0,071) | 0,11) | 0,111) | 0,31) | 1,51) | |||
| Пределы допускаемой относительной погрешности счетчика, %, в диапазоне расходов — от Рнаим до Q,, включ. — св. Qп до Qi ,аиб | ±5 ±2 | |||||||
| 1)по заказу | ||||||||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр условного прохода (DN), мм | 50 65 80 100 125 150 200 250 |
| Максимальное рабочее давление, МПа | 1,6 |
| Потеря давления при Qнаиб, МПа, не более | 0,1 |
| Емкость счетного механизма, м3 | 9999 |
| Цена деления счетного механизма, м3 | 0,01 |
| Габаритные размеры, мм, не более | |
| - высота | 247 208 263 300 210 360 440 640 |
| - ширина | 185 185 200 260 250 285 340 520 |
| - длина | 300 300 370 400 250 500 500 600 |
| Масса, кг, не более | 15 14 21 32 50 65 80 90 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP68 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +50 |
| - температура измеряемой среды, °С | от 0 до +50 |
наносится на лицевую панель индикаторного устройства счетчика фотохимическим методом и на титульный лист паспорта типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик воды интеллектуальный турбинный | НАРТИС-СВИ | 1 шт. |
| Паспорт | НРДЛ.405544.003ПС | 1 экз. |
| Руководство по эксплуатации | НРДЛ.405544.003РЭ | 1 экз. |
| Коробка (потребительская упаковка) | _ | 1 шт. |
приведены в п. 3 «Использование по назначению» руководства по эксплуатации НРДЛ.405544.003РЭ.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (часть 1);
ГОСТ 14167-83 «Счетчики холодной воды турбинные. Технические условия»;
ГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования»;
ГОСТ Р 50193.2-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Требования к установке»;
ГОСТ Р 50193.3-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний»;
НРДЛ.405544.003ТУ «Счетчики воды интеллектуальные турбинные НАРТИС-СВИ. Технические условия».
