| Номер в госреестре | 92435-24 |
| Наименование СИ | Антенны измерительные магнитные |
| Обозначение типа СИ | П6-73 |
| Изготовитель | Общество с ограниченной ответственностью "Производственно-коммерческая фирма Цифровые приборы" (ООО "ПКФ Цифровые приборы"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 21.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны измерительные магнитные П6-73 (далее - антенны П6-73) предназначены для преобразования напряженности переменного магнитного поля в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра, осциллографом и пр.) для измерений напряженности магнитного поля (далее - НМП).
Принцип действия антенн П6-73 основан на преобразовании наведенной под действием магнитного поля на рамке антенны П6-73 ЭДС в сигнал, пропорциональный НМП, дальнейшего усиления сигнала и передачи его в коаксиальный тракт с волновым сопротивлением 50 Ом.
Конструктивно антенна П6-73 состоит из первичного преобразователя в виде спиралевидной рамки, экранированной двумя пластинами, усилителя, расположенного в рукоятке, и выходного разъема.
К выходному разъему подсоединяется кабель удлинительный.
Питание антенны П6-73 осуществляется от блока питания ОКТАФОН-М, который может входить в комплект поставки, а также от микрофонных входов измерителей ЭКОФИЗИКА, Экофизика-110А, Октава-110А, Октава-110А ЭКО.

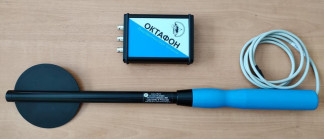

Общий вид антенны П6-73 представлен на рисунке 1.
Элементы антенны П6-73, влияющие на их метрологические характеристики, защищены от несанкционированного доступа. Дополнительных мер по защите не требуется.

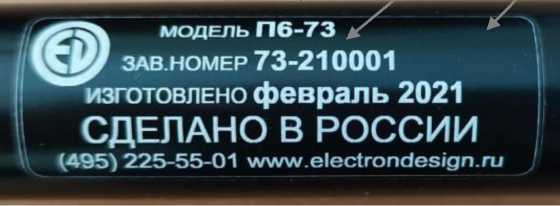

Места нанесения знака утверждения типа и заводского номера в виде 2 (двух) цифр тире 6 (шесть) цифр на маркировочный ярлык, изготовленный методом струйной печати на полиэстеровой пленке, представлены на рисунке 1.
Возможное место нанесения знака поверки представлено на рисунке 1.

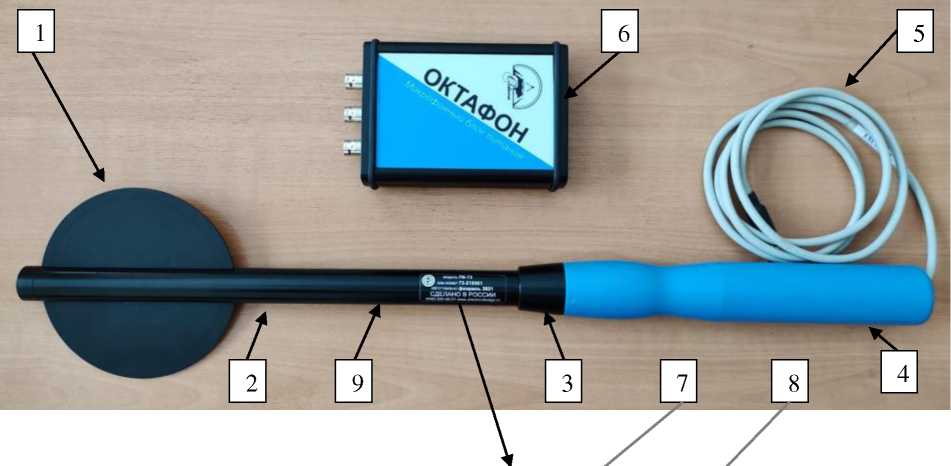

1 - первичный преобразователь
2 - штанга
3 - переходник
4 - рукоятка
5 - кабель удлинительный
6 - блок питания ОКТАФОН-М
7 - место нанесения заводского номера
8 - место нанесения знака утверждения типа
9 - место нанесения знака поверки
Рисунок 1 - Внешний вид антенны П6-73 с местами нанесения знака утверждения типа, знака поверки и заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот /, кГц | от 0,005 до 400 включ. |
| Диапазон изменения коэффициента калибровки, дБ (1 Ом’^м’1) | от 30 до 90 включ. |
Продолжение таблицы 1
| Наименование характеристики | Значение |
| Пределы допускаемой погрешности коэффициента калибровки, дБ | |
| - в диапазоне частот от 0,005 до 0,02 кГц включ. при измерении НМП до 3000 А^м-1 включ. | ±2,0 |
| - в диапазоне частот св. 0,020 до 0,075 кГц включ. при измерении НМП до 12000 А^м-1 включ. | ±1,2 |
| - в диапазоне частот св. 0,075 до 1,00 кГц включ. при измерении НМП до 1000 А^м-1 включ. | ±1,5 |
| - в диапазоне частот св. 1,0 до 10,0 кГц включ. при измерении НМП до 500 А^м-1 включ. | ±1,5 |
| - в диапазоне частот св. 10,0 до 100,0 кГц включ. при измерении НМП до 100 А^м-1 включ. | ±1,5 |
| - в диапазоне частот св. 100,0 до 400,0 кГц включ. при измерении НМП до 3 А^м-1 включ. | ±2,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип выходного ВЧ соединителя | Switchcraft TA5FL |
| Максимальное среднеквадратическое значение напряжения на выходе антенны на частоте 0,075 кГц, В, не менее | 10 |
| Спектральная плотность собственных шумов (среднеквадратическое значение, на частоте 1 кГц), нВ / у[Гц , не более | 100 |
| Напряжение биполярного питания от источника постоянного тока блока питания ОКТАФОН-М, В | ±18,0 |
| Время непрерывной работы при питании от блока питания ОКТАФОН-М с полностью заряженными аккумуляторами, ч, не менее | 6 |
| Масса (без кабеля), кг, не более | 0,260 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 510 110 34 |
| Рабочие условия применения: - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт.ст.) - относительная влажность окружающего воздуха, % | от +5 до +40 от 84,0 до 106,7 (от 630 до 800) от 30 до 80 |
наносится на титульный лист документов ПКДУ.411171.072 ПС «Антенна измерительная магнитная П6-73 Паспорт» и ПКДУ.411171.072 РЭ «Антенна измерительная магнитная П6-73 Руководство по эксплуатации» типографским способом и на маркировочный ярлык на корпусе антенны П6-73, изготовленный методом струйной печати на полиэстеровой пленке, в виде наклейки.
Таблица 4 - Комплектность антенны П6-73
| Наименование | Обозначение | Количество |
| Антенна измерительная магнитная П6-73 | ПКДУ.411171.072 | 1 шт. |
| Кабель удлинительный* | ПКДУ.411100.001.021 | 1 шт. |
| Тренога* | ПКДУ.411171.012 | 1 шт. |
| Блок питания ОКТАФОН-М* | ПКДУ.411532.001.02 | 1 шт. |
| Кейс* | ПКДУ.411918.001 | 1 шт. |
| Руководство по эксплуатации | ПКДУ.411171.072РЭ | 1 экз. |
| Паспорт | ПКДУ.411171.072ПС | 1 экз. |
| * Поставляется по отдельному заказу | ||
приведены в разделе 6 «Проведение измерений» документа ПКДУ.411171.072РЭ «Антенна измерительная магнитная П6-73. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2019 г. № 3469 «Об утверждении Государственной поверочной схемы для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц»;
ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»;
ПКДУ.411171.072ТУ «Антенны измерительные магнитные П6-73. Технические условия».
