| Номер в госреестре | 92436-24 |
| Наименование СИ | Милливольтметры |
| Обозначение типа СИ | VERDO MF2100 |
| Изготовитель | Changzhou Tonghui Electronic Co. Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 21.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Милливольтметры VERDO MF2100 (далее - милливольтметры) предназначены для измерений напряжения переменного тока.
Принцип действия милливольтметров основан на преобразовании измеряемого переменного высокочастотного напряжения в напряжение постоянного тока, которое усиливается в измерительном блоке, а затем выводится на экран в абсолютных или относительных значениях. Управление и контроль над режимами работы милливольтметра осуществляет встроенный микроконтроллер. Установка параметров производится с помощью кнопок на лицевой панели.
Конструктивно милливольтметры выполнены в виде настольного лабораторного прибора с питанием от сети переменного тока.
На передней панели милливольтметров расположены: двустрочный дисплей, два измерительных входных разъема, кнопка включения питания, кнопки выбора предела измерений, кнопки выбора единиц измерений, кнопки управления режимами измерений и настройками. На задней панели милливольтметров расположены разъем питания от сети переменного тока, интерфейс дистанционного управления, предохранитель, переключатель напряжения питания.
Милливольтметры по умолчанию измеряют среднеквадратическое значение напряжения по двум измерительным каналам. Дополнительно, в милливольтметрах имеется возможность выбора отображения результата измерений в следующих единицах: Впик-пик (уровень напряжения от пика до пика), дБВ (уровень напряжения относительно 1 В), дБм (уровень мощности относительно 1 мВт), а также Вт (мощность).
Милливольтметры выпускаются в модификациях VERDO MF2101 и VERDO MF2102, отличающихся диапазоном частот измеряемого напряжения переменного тока.
Заводской номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.
Общий вид милливольтметров с указанием места нанесения знака утверждения типа представлен на рисунке 1. Общий вид милливольтметров с указанием места нанесения заводского номера представлен на рисунке 2. Пломбирование мест настройки (регулировки) милливольтметров не предусмотрено. Нанесение знака поверки на милливольтметры в обязательном порядке не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера

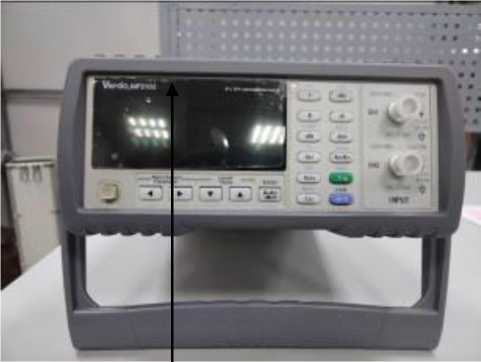

Рисунок 1 - Общий вид милливольтметров с указанием места нанесения знака утверждения типа (вид спереди)

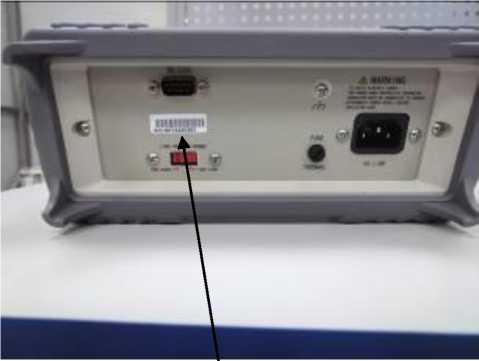

Рисунок 2 - Общий вид милливольтметров с указанием места нанесения заводского номера (вид сзади)
Программное обеспечение (далее - ПО) милливольтметров является встроенным.
Конструкция милливольтметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики милливольтметров нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО милливольтметров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение | |
| VERDO MF2101 | VERDO MF2102 | |
| Идентификационное наименование ПО | MF2101 | MF2102 |
| Номер версии (идентификационный номер ПО), не ниже | 1.8 | 1.0 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Количество измерительных каналов | 2 | |||||
| Диапазон частот измеряемого напряжения переменного тока, Гц: - для модификации VERDO MF2101 - для модификации VERDO MF2102 | от 5 1) до 3-106 от 5 1) до 5-106 | |||||
| Входное сопротивление/емкость | 10 МОм / 30 пФ | |||||
| Верхние пределы диапазонов измерений напряжения переменного тока 2)3), В | 0,003 | 0,03 | 0,3 | 3,0 | 30 | 300 |
| Разрешение, мВ | 0,0001 | 0,001 | 0,01 | 0,1 | 1 | 10 |
| Диапазоны частоты входного сигнала для значений входного напряжения: - до 3 В включ. - св. 3 до 10 В включ. - св. 10 до 30 В включ. - св. 30 до 100 В включ. - св. 100 до 200 В включ. - св. 200 до 300 В включ.5) | от 10 Гц до 5 МГц4) от 10 Гц до 1 МГц от 10 Гц до 700 кГц от 10 Гц до 200 кГц от 10 Гц до 100 кГц от 40 Гц до 100 кГц | |||||
| Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока в диапазоне частот, В: от 10 до 20 Гц включ. св. 20 Гц до 2 МГц включ. св. 2 до 3 МГц включ. св. 3 до 5 МГ ц включ. 7) | ±(0,04/Ux5) +0,005^пр 6)) ±(0,02-^+0,005-^,) ±(0,03-^+0,005-^,) ±(0,04^их+0,005^ипр) | |||||
| 1) Милливольтметр имеет функциональную возможность измерений напряжения переменного тока с частотой от 5 Гц, но погрешность измерений напряжения переменного тока с частотой ниже 10 Гц не нормируется. 2) Среднеквадратическое значение. 3) Переключаемые или автовыбор. 4) Для модификации VERDO MF2101 верхний предел диапазона частоты входного сигнала 3 МГц. 5) Ux - измеренное значение напряжения переменного тока, В. 6) ипр - значение верхнего предела диапазона измерений напряжения переменного тока, В. 7) Только для модификации VERDO MF2102. | ||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50 |
| Потребляемая мощность, В^А, не более | 20 |
| Габаритные размеры (высотахглубинахширина), мм, не более | 100x315x225 |
| Масса, кг, не более | 2,5 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +18 до +28 от 30 до 80 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы, лет | 6 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус прибора любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Милливольтметр | VERDO MF2100 | 1 шт. |
| Руководство пользователя | - | 1 экз. |
| Сетевой кабель | - | 1 шт. |
| Измерительный кабель | - | 1 шт. |
| Пробник напряжения 1:10 | - | 1 шт. |
| Предохранитель | - | 2 шт. |
приведены в разделе 3 «Основные измерения» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
«Милливольтметры VERDO MF2100. Стандарт предприятия».
