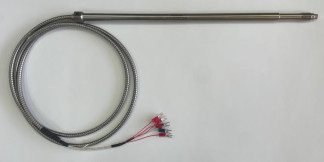

Термопреобразователи сопротивления MTT, 92440-24

Термопреобразователь сопротивления MTTx - х - х - х - х - х - х - х - х - х

1 2 3 4 5 6 7 8 9 10

1. Количество ЧЭ и схема соединения внутренних проводов с ЧЭ

RTD

1 ЧЭ, 2-х проводная схема соединения внутренних проводов

RTD1

1 ЧЭ, 3-х проводная схема соединения внутренних проводов

RTD7

1 ЧЭ, 4-х проводная схема соединения внутренних проводов

RTD2

2 ЧЭ, 2-х проводная схема соединения внутренних проводов

RTD10

2 ЧЭ, 3-х проводная схема соединения внутренних проводов

RTD11

2 ЧЭ, 4-х проводная схема соединения внутренних проводов

2. Тип присоединения

1/2-22UNF

1/2

M14X1.5

M14

M16X1.5

M16

M18X1.B

M18

3. Длина монтажной части ТС

3

76 мм

4

102 мм

6

152 мм

8

203 мм

0

228 мм

12

318 мм

Xmm

Длина монтажной части в мм

4. Длина кабеля с удлинительными проводами

4

102 мм

6

152 мм

18

460 мм

30

760 мм

Xmm

Длина присоединительных проводов в мм

5. Вид защитной оболочки для удлинительных проводов

FN

Отсутствует

FY

Гофрированная оболочка

FT

Оболочка из нержавеющей стали

6. Тип наконечника зонда

L

Ромбовидный

T

Эллиптический

Rx

Цилиндрический (диаметр в мм)

1 - ------—

C

Конический

F

Плоский

_____/

7. Длина зонда

Lx

Длина в мм

L0

Стандартный плоский зонд

8. Материал зонда

-

SUS304

3L

SUS316

C2

Hastelloy-C276

9. Тип электрического соединения

W

Прямой вывод (Y-образная клемма)

W1

Прямой вывод (круглая клемма)

P

Коммутационная панель

T

Разъем M16-7PIN

B

Съемный блокировочный разъем

10. Тип жесткого винта

FI

Стандартный крепежный винт

HD

Стандартный подвижный винт

Cx

Крепежный винт с удлиненной резьбой (длина резьбы x в мм)

YH

Подвижный винт с канавкой для полного выхода резца

YF

Крепежный винт с канавкой для полного выхода резца

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -50 до +400

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009

Pt100

Класс допуска ТС по ГОСТ 6651-2009

А(1), В

Температурный коэффициент а, °С-1

0,00385

Допуск по ГОСТ 6651-2009, °С: - для класса А - для класса В

±(0,15+0,002^t|)(2) ±(0,3+0,005^t|)(2)

Примечания:

(1) - для класса допуска «А» не допускается использование 2-х проводной схемы соединения проводов;

(2) - |t| - абсолютное значение температуры (без учета знака), °С.

Наименование характеристики

Значение

Электрическое сопротивление изоляции (при напряжении 100 В и температуре окружающей среды от +15 до +25 °С), МОм, не менее

100

Диаметр монтажной части, мм

от 7,8 до 12,7

Длина монтажной части(1), мм

76; 102; 152; 203;228;

318

Длина кабеля с удлинительными проводами, мм(1)

102; 152; 460; 760

Масса, кг, не более

3

Рабочие условия эксплуатации:

- температура окружающего воздуха,°С - относительная влажность, %, не более

от -40 до +80 90

Средняя наработка до отказа, ч, не менее

30000

Средний срок службы, лет, не менее

8

Примечание:

(1) - и более, по специальному заказу.

Наименование

Обозначение

Количество

Термопреобразователь сопротивления

MTT

1 шт.

Руководство по эксплуатации (на русском языке)

-

1 экз.

Примечания:

(1) - исполнение в соответствии с заказом;

(2) - по дополнительному заказу.
