| Номер в госреестре | 92451-24 |
| Наименование СИ | Анализаторы химических источников тока |
| Обозначение типа СИ | АСК75 |
| Изготовитель | Общество с ограниченной ответственностью "ЯРОСТАНМАШ" (ООО "ЯРОСТАНМАШ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 24.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы химических источников тока АСК75 (далее - анализаторы) предназначены для воспроизведений и измерений напряжения и силы постоянного тока для испытаний аккумуляторов различных электрохимических систем, суперконденсаторов (ионисторов), гальванических элементов, солнечных батарей, топливных элементов, редокс-батарей, электрохимических ячеек и любых других источников и накопителей электрической энергии.
Принцип действия анализаторов основан на воспроизведении и изменении напряжения, силы тока, мощности или сопротивления при тестировании различных химических источников тока (ХИТ) путем формирования регулируемых и стабилизированных значений напряжения, силы тока, мощности и сопротивления, которые не зависят от процессов, происходящих в тестируемом ХИТ.
Анализаторы технически представляют собой электронные устройства, состоящие из двух (модификация АСК75.10.20.2) или двенадцати (модификация АСК75.10.20.12) идентичных зарядно-разрядных модулей и общего модуля контроля и управления. Обмен данными между модулями осуществляется по гальванически изолированной шине данных. Каждый модуль заряда-разряда содержит программируемый источник питания и программируемую электронную нагрузку, управляемые микроконтроллером. Каждый канал анализатора может независимо от других каналов функционировать в режиме воспроизведения по заданному закону во времени зарядного (разрядного) напряжения, силы зарядного (разрядного) тока, зарядной (разрядной) мощности и разрядного сопротивления, с одновременным измерением напряжения на ХИТ и силы тока (заряда или разряда) через ХИТ. Регулировка выходных значений напряжения, силы тока, мощности и сопротивления осуществляется на основе сигналов обратной связи, поступающих непосредственно с клемм тестируемого ХИТ. Сигналы обратной связи обрабатываются микроконтроллером, который формирует управляющие сигналы для встроенного программируемого источника питания и встроенной программируемой электронной нагрузки.
Анализаторы выпускаются в двух модификациях, имеющих идентичные характеристики каналов, и отличающиеся только числом каналов:
АСК75.10.20.2 - на два канала;
АСК75.10.20.12 - на двенадцать каналов.
Каждый канал анализатора снабжен внешним датчиком температуры, используемым для контроля температуры ХИТ и выполнения защитных функций.
Управление анализаторами, их конфигурирование, запуск теста ХИТ, наблюдение за ходом тестирования, получение и вывод результатов измерений осуществляется через интерфейс связи Ethernet с помощью программного обеспечения Ym128, поставляемого вместе с приборами на электронном носителе.
Программное обеспечение Ym128 должно быть установлено на персональном компьютере Пользователя перед началом работы с анализатором.
Конструктивно анализаторы выполнены в виде моноблока в металлическом корпусе для настольного или стоечного размещения.
Для модификации АСК75.10.20.2 на передней панели расположен тумблер - индикатор включения питания, гнезда для подключения тестируемых ХИТ, светодиодные индикаторы, слот для установки карты памяти для сохранения результатов измерений, а также разъемы Ethernet и USB для связи с персональным компьютером. На задней панели прибора расположен вентилятор охлаждения, разъем питания 220 В и винт заземления.
Для модификации АСК75.10.20.12 на передней панели расположены гнезда для подключения тестируемых ХИТ, светодиодные индикаторы, слот для установки карты памяти для сохранения результатов измерений, а также разъемы Ethernet и USB для связи с персональным компьютером. На задней панели прибора расположены вентиляторы охлаждения, разъем питания 220 В, тумблер - индикатор включения питания и винт заземления.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, наносится арабскими цифрами на нижней панели анализаторов в виде полимерной наклейки.
Пломбировка анализаторов от несанкционированного доступа осуществляется путем нанесения защитной наклейки с уникальным номером на боковую часть корпуса с правой стороны.
Знак поверки наносится на анализаторы в соответствии с рисунками 1 и 2.
Общий вид анализаторов и место нанесения заводского номера приведены на рисунках 1 и 2.
Место пломбирования и нанесения знака поверки
Место нанесения заводского номера

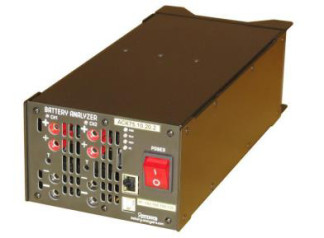

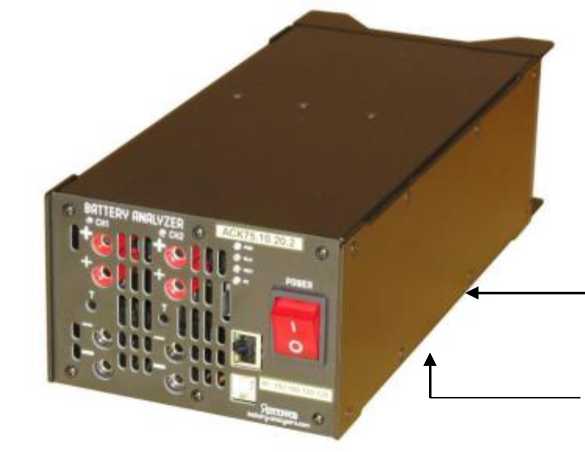

Рисунок 1 - Общий вид анализаторов модификации АСК75.10.20.2 с указанием мест пломбирования, нанесения знака поверки и места нанесения заводского номера
заводского номера
Место пломбирования и нанесения знака поверки

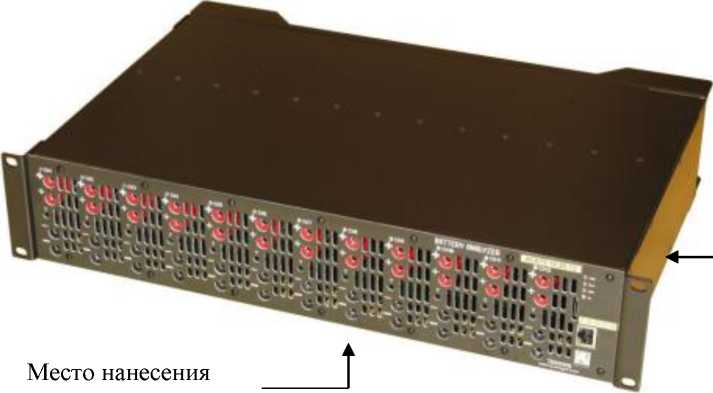

Рисунок 2 - Общий вид анализаторов модификации АСК75.10.20.12 с указанием мест пломбирования, нанесения знака поверки и места нанесения заводского номера
Анализаторы имеют встроенное программное обеспечение (микропрограмму микроконтроллеров), неизменяемое и не считываемое. Конструкция анализаторов обеспечивает исключение доступа к встроенному ПО и измерительной информации (программная блокировка микроконтроллеров прибора от считывания и изменения, исключающая любые вмешательства в код микропрограммы без полной потери работоспособности прибора).
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Управление настройками, параметрами и режимами работы приборов, получение и вывод результатов измерений на дисплей ПК и в файлы результатов осуществляется посредством внешнего программного обеспечения Ym128, поставляемого вместе с анализатором на электронном носителе.
Внешнее программное обеспечение Ym128 не является метрологически значимым.
Идентификационные данные внешнего программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Ym128 |
| Номер версии (идентификационный номер) ПО | Не ниже V8.3.107 |
| Цифровой идентификатор ПО | - |
Основные метрологические и технические характеристики анализаторов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики анализаторов
| Характеристика | Значение |
| Диапазон воспроизведений и измерений силы постоянного тока, А | от -0,1 до +0,1 от -0,5 до +0,5 от -2,0 до +2,0 от -10,0 до +10,0 |
| Пределы допускаемой абсолютной погрешности воспроизведений и измерений силы постоянного тока, А: - в диапазоне от -0,1 до +0,1 - в диапазоне от -0,5 до +0,5 - в диапазоне от -2,0 до +2,0 - в диапазоне от -10,0 до +10,0 | ±0,0005 ±0,0025 ±0,01 ±0,05 |
| Диапазон воспроизведений и измерений напряжения постоянного тока, В | от 1 до 20 |
| Пределы допускаемой абсолютной погрешности воспроизведений и измерений напряжения постоянного тока, В | ±0,05 |
| Пределы допускаемой абсолютной погрешности воспроизведений интервалов времени, с | ±0,0014зад±0,2 tзад - заданное значение интервала времени, с |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, с | ±0,0014изм±0,2 1изм - измеренное значение интервала времени, с |
Таблица 3 - Технические характеристики анализаторов
| Характеристика | Значение |
| Количество одновременно анализируемых ХИТ - АСК75.10.20.2 - АСК75.10.20.12 | от 1 до 2 от 1 до 12 |
| Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50/60 |
| Потребляемая мощность, Вт (В-А), не более - АСК75.10.20.2 - АСК75.10.20.12 | 170 (300) 920 (1600) |
| Габаритные размеры (высотахширинахглубина), мм, не более - АСК75.10.20.2 - АСК75.10.20.12 | 88х135х310 88x482x312 |
| Масса, кг, не более - АСК75.10.20.2 - АСК75.10.20.12 | 2,8 8,8 |
| Условия эксплуатации: - температура окружающей среды, 0С - относительная влажность воздуха, % - атмосферное давление, кПа | от +18 до +28 от 20 до 80 от 84 до 107 |
| Средний срок службы, лет, не менее | 5 |
наносится на нижнюю панель анализатора в виде полимерной наклейки, а также на титульный лист руководства по эксплуатации и формуляра типографским способом.
Комплект поставки анализаторов приведен в таблице 4.
Таблица 4 - Комплект поставки
| Наименование | Количество | Примечание |
| Анализатор химических источников тока | 1 шт. | |
| Провода соединительные с зажимами «крокодил» | 2 компл. (АСК 75.10.20.2) 12 компл. (АСК 75.10.20.12) | Длина 0,6 м |
| Датчик температуры ХИТ | 2 шт. (АСК 75.10.20.2) 12 шт. (АСК 75.10.20.12) | Длина 0,6 м |
| Сетевой шнур питания 220 В с заземлением | 1 шт. | Длина 1,8 м |
| Кабель интерфейсный Ethernet | 1 шт. | Длина 1,8 м |
| Руководство по эксплуатации 022ЯРСТ.0000-0 РЭ | 1 шт. | |
| Формуляр 022ЯРСТ.0000-0 ФО | 1 шт. | |
| Программное обеспечение Ym128 на носителе | 1 шт. | |
| Тара упаковочная | 1 шт. | |
| Методика поверки | 1 шт. | Опционально |
приведены в разделе 8 руководства по эксплуатации «Анализаторы химических источников тока АСК75. Руководство по эксплуатации. 022ЯРСТ.0000-0 РЭ».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1-10-16 - 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 13 октября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 4032-004-63711239-2022 «Анализаторы химических источников тока АСК75. Технические условия».
